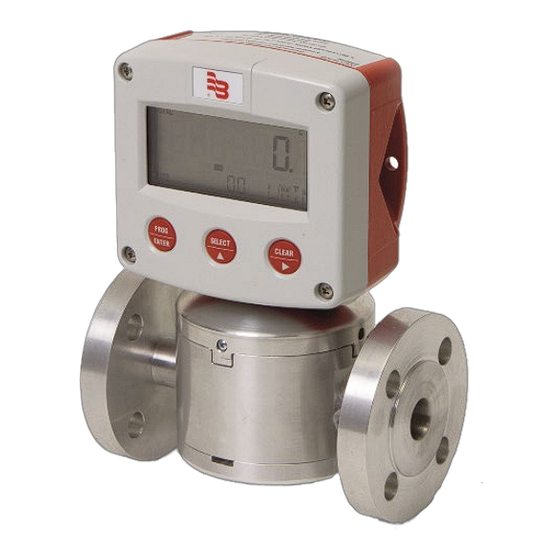

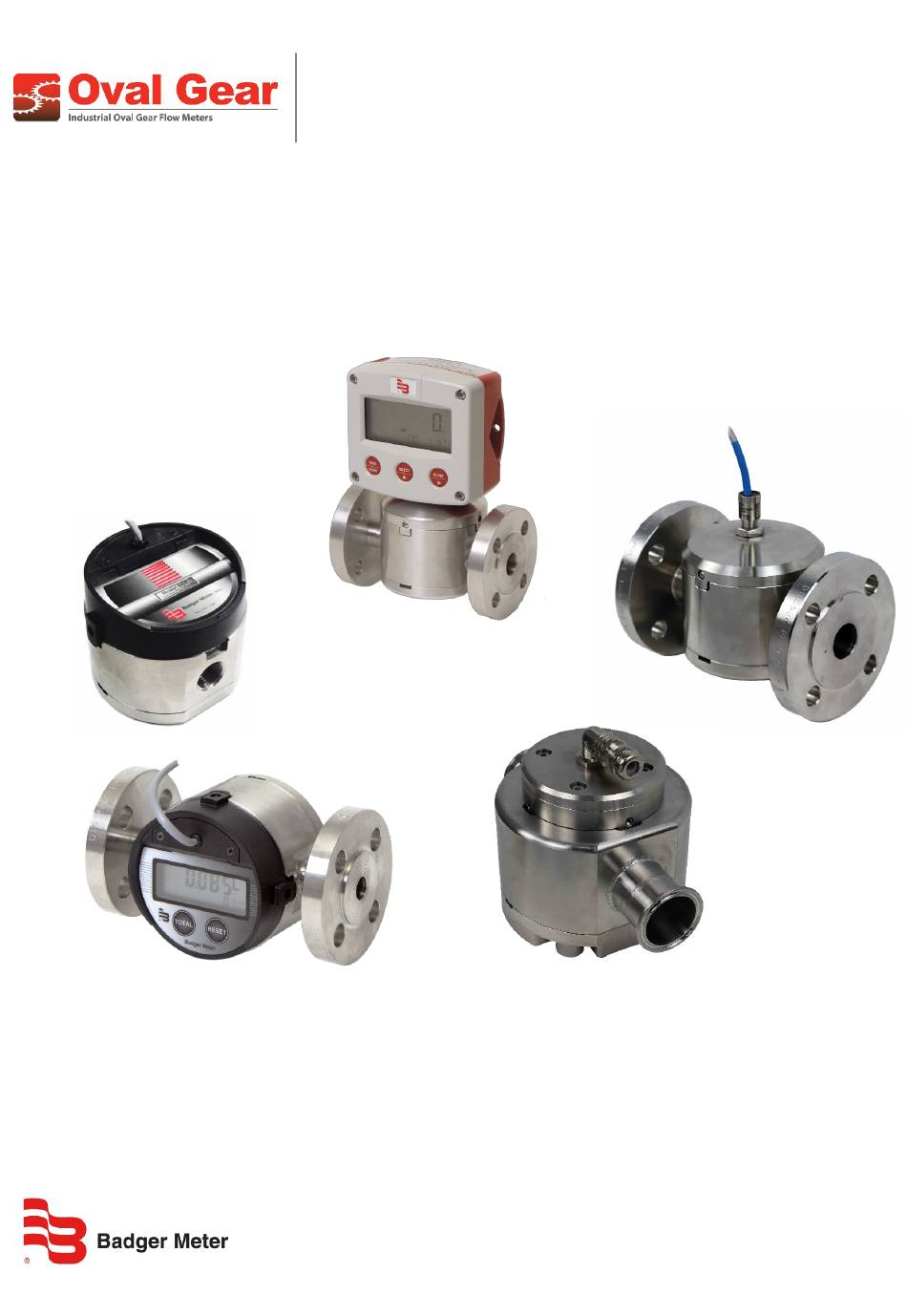

- Seite 1 Ovalradzähler Baureihe IOG LM OG-I und Register ILR 7XX und ILR7XXT Bedienungsanleitung OG_IOG_BA_01_0999 (März 2020)
- Seite 2 Ovalradzähler Baureihe IOG Seite II OG_IOG_BA_01_0999 März 2020...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung INHALT 1. Grundlegende Sicherheitshinweise ....................................1 2. Zähler auspacken und prüfen ......................................2 3. Produktidentifikation ..........................................2 4. Zählereinbau ............................................. 4 5. Empfohlene Filtergrößen ........................................4 6. Zählerfunktion ............................................5 7. Registerfunktion ............................................8 Normaler Betrieb ........................................8 Status ............................................8 Totalisatoren .......................................... - Seite 4 Ovalradzähler Baureihe IOG 10.4 Hall-Impulsgeber ......................................20 10.5 NPN und PNP Sensor für explosionsgefährdete Bereiche ......................21 10.6 Namur Sensor für explosionsgefährdete Bereiche ........................... 22 10.7 Impulsgeber (für ¼" und ∕") ..................................23 11. Ersatzteile .............................................. 24 Retoure / Unbedenklichkeitserklärung .................................... 24 Seite IV OG_IOG_BA_01_0999 März 2020...
-
Seite 5: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise 1. GRUNDLEGENDE SICHERHEITSHINWEISE Die Geräte sind nach dem Stand der Technik betriebssicher gebaut und geprüft. Sie haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Der Hersteller haftet nicht für Schäden, die aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch folgen. Die Montage, Elektroinstallation, Inbetriebnahme und Wartung des Messgerätes darf ausschließlich durch geeignetes Fachpersonal erfolgen. -
Seite 6: Batterieentsorgung
Zähler auspacken und prüfen RoHs Unsere Geräte sind RoHs-konform. Batterieentsorgung Die in unseren Geräten enthaltenen Batterien müssen fachgerecht, gemäß §12 der BattV sowie gemäß nationalem Recht der einzelnen Länder nach der EU-Verordnung 2006/66/EG, entsorgt werden. Voraussetzungen für den Einsatz in explosionsgefährdeten Bereichen: •... -
Seite 7: Haftungsausschluss
Produktidentifikation Haftungsausschluss Es wird davon ausgegangen, dass der Kunde/Käufer die Informationen in dieser Bedienungsanleitung gelesen und verstanden hat, die erwähnten Sicherheitshinweise befolgt und die Bedienungsanleitung aufbewahrt, um bei Bedarf auch zukünftig darauf zurückgreifen zu können. Missbräuchliche Verwendung, falsche Handhabung und/oder unzureichende Wartung können die Leistung und/oder Sicherheit negativ beeinflussen oder gefährden. -
Seite 8: Zählereinbau
Zählereinbau 4. ZÄHLEREINBAU NACHFOLGENDE INFO LESEN UND VERSTEHEN, BEVOR SIE MIT DEM ZÄHLEREINBAU FORTFAHREN. ZÄHLEREINBAU NUR DURCH QUALIFIZIERTES PERSONAL. • Ein Netzsieb oder Filter so nah wie möglich am Zählereinlass montieren. Diese verhindern eine Beeinträchtigung der Zählerleistung durch Schmutz und andere Stoffe, die die Flüssigkeit verunreinigen. Die Siebe müssen regelmäßig gereinigt werden, denn durch verstopfte Siebe wird die Zählerleistung ebenfalls beeinträchtigt. -
Seite 9: Zählerfunktion
Zählerfunktion 6. ZÄHLERFUNKTION Die Flüssigkeit tritt an der Eingangsöffnung ein und fließt durch die Zählerkammer. In der Kammer werden die Rädchen durch das Fluid angetrieben, bevor es durch die Ausgangsöffnung austritt. Jede Rotation setzt eine ganz spezielle Menge an Fluid frei. - Seite 10 Zählerfunktion Seite 6 OG_IOG_BA_01_0999 März 2020...
- Seite 11 Zählerfunktion Abbildung 2: Druckverlust vs. Durchflussrate März 2020 OG_IOG_BA_01_0999 Seite 7...
-
Seite 12: Registerfunktion
Registerfunktion 7. REGISTERFUNKTION Nachfolgend werden die Registerfunktion und Programmiereinstellungen für folgende Register der IOG Baureihe beschrieben: Standard (ILR 700 / 701 / 701T), mit Impulsausgang und Analogausgang (IRL 750 / 750T). Die Registeranzeige besitzt 2 Zeilen mit 7 Segmentziffern, Status-, Maßeinheiten-, Durchflussmengen- und Batterieanzeige. Funktionen, Einstellungen und Programmierung stehen mit den TOTAL- und RESET-Tasten zur Verfügung. -
Seite 13: Durchflussmenge
Registerfunktion Durchflussmenge „PER MIN“ wird in Verbindung mit der Maßeinheit angezeigt. Alle Durchflussmengen werden in Mengeneinheit pro Minute gerechnet. Batterie Die „LBat“-Anzeige leuchtet auf, wenn die Batterie fast am Ende ihrer Lebensdauer angekommen ist. Leuchtet die Anzeige auf, beträgt die Gesamtleistung der CR123A, 3.0 VDC Lithiumbatterie nur noch 10% und sollte ausgetauscht werden. Im normalen Betrieb hält eine Batterie fünf Jahre. -
Seite 14: Registerprogrammierung
RESET-Taste drücken, um die Stelle zu ändern; Skalierungsfaktor muss zwischen den Werten 0.5000 und 2.0000 liegen. Von Badger Meter wurde der Wert werksseitig in die Mitte auf 1.0000 eingestellt. Sobald die Maßeinheit und der Skalierungsfaktor eingestellt sind, TOTAL-Taste drücken und eine Sekunde lang gedrückt halten, um zur Impulsrate zu gelangen. -
Seite 15: Zählerimpulsrate Ändern
Registerprogrammierung Zählerimpulsrate ändern (für alle Modelle ILR mit Display) Unter Zählerimpulsrate (durch ein „I“ in der oberen Reihe auf der linken Seite gekennzeichnet) versteht man die Anzahl an Impulse pro Maßeinheit, die vom Register erkannt wird. Die Impulsrate schwankt je nach Zählertyp. In der unteren Reihe wird der 5-stellige ganzzahlige Wert der Zählerimpulsrate angezeigt, wohingegen in der oberen Reihe der 2-stellige Dezimalwert der Zählerimpulsrate erscheint. -
Seite 16: Display-Modus Ändern
Registerprogrammierung Display-Modus ändern (für alle Modelle ILR mit Display) Der Display-Modus (durch ein „d“ in der oberen Reihe auf der linken Seite gekennzeichnet) definiert die Informationen, die auf der oberen Zeile des Registers bei normalem Betrieb angezeigt werden. Der Display-Modus kann entweder als Summenanzeige oder für die Durchflussmengenanzeige genutzt werden. -
Seite 17: Programmieren Von Weiteren Parametern: Ilr750, Ilr750T, Ilr701, Ilr701T
Programmieren von weiteren Parametern: ILR750, ILR750T, ILR701, ILR701T 9. PROGRAMMIEREN VON WEITEREN PARAMETERN: ILR750, ILR750T, ILR701, ILR701T Analoge Mindestdurchflussmenge (für Modell, ILR750 und ILR750T) Auf der Anzeige erscheint auf der linken Seite des Displays ein „L“; in diesem Display können Sie die Durchflussmenge, die dem 4mA-Ausgang entspricht, einstellen: BEACHTE: Der Wert für die Mindestdurchflussmenge muss unter dem maximalen Wert für die Durchflussmenge liegen. -
Seite 18: Ausgangsimpulsdauer
Programmieren von weiteren Parametern: ILR750, ILR750T, ILR701, ILR701T Ausgangsimpulsdauer (für Modell ILR750 und ILR750T) Auf der Anzeige erscheint auf der linken Seite des Displays ein „P“; in diesem Display können Sie die Dauer des Ausgangsimpulses einstellen: • “0” für Null Millisekunden (Impulsausgang ist deaktiviert) •... -
Seite 19: Impulsfrequenz
Programmieren von weiteren Parametern: ILR750, ILR750T, ILR701, ILR701T Impulsfrequenz (für Modell ILR750 und ILR750T) Auf der Anzeige erscheint auf der linken Seite des Displays ein „o“; in diesem Display können Sie den Impulsausgang pro Liter oder pro Gallone je nach gewählter Maßeinheit einstellen (0.01 PPL/PPG bis 100 PPL/PPG). Die Zählerimpulsfrequenz wird in Impulsen pro Liter eingestellt, wenn als Maßeinheit Liter gewählt wurde. -
Seite 20: Linearisierung
Programmieren von weiteren Parametern: ILR750, ILR750T, ILR701, ILR701T Linearisierung (für Modell ILR701, ILR701T, ILR750 und ILR750T) Durch 1 - 9 auf der linken Seite der Anzeige angezeigt, gefolgt von einem Bindestrich (-), dieses Fenster erlaubt die Einstellung der Linearisierung (maximal 9 Punkte). Abbildung 14: Linearisierungspunkt 1 (von 9) Drücken Sie die TOTAL-Taste, um eine Ziffer auszuwählen (ausgewählte Ziffern blinken). -
Seite 21: Register Ausgangsspezifikationen Und Verdrahtung
200 VDC/Peak AC DC-Strom max. 0.5A DC/Peak AC Ausgänge Reedschalterausgang ohne Signalaufbereitung ILR 740 Grün Weiß Abbildung 17: Verdrahtung ILR 740 Impulse pro Messeinheit (IOG Serie) Zähler Impulse pro Gallone Impulse pro Liter “ 378,5 “ 236,6 62,5 1“... -
Seite 22: Modell Ilr 741 (Reed Platine)
Register Ausgangsspezifikationen und Verdrahtung 10.2 Modell ILR 741 (Reed platine) Der Schalter, der die Zählergröße auswählt, muss mit der Zählergröße übereinstimmen, um korrekte Durchflussmessungen zu sichern. • Position 1 (oben): ½“, ¾“, 1“ • Position 2 (Mitte): 1 ½“ • Position 3 (unten): 2“, 3“... -
Seite 23: Modell Ilr 750 Und 750 T (Impuls- Und Analogausgang)
Register Ausgangsspezifikationen und Verdrahtung 10.3 Modell ILR 750 und 750 T (Impuls- und Analogausgang) Impuls- und Analogausgang (Model ILR750 und 750T) Registerverdrahtung Externer DC+ gelb Externe Masse braun Impulsausgang weiß Analogausgang grün DC-Eingang 8 bis 24 VDC; 20 bis 40mA Ausgänge Analogausgang 4 bis 20 mA, externe Last 0 Ohm bis 250 Ohm;... -
Seite 24: Hall-Impulsgeber
Register Ausgangsspezifikationen und Verdrahtung 10.4 Hall-Impulsgeber Beispiel: Die Schalter müssen eingestellt werden, wie in der Tabelle unten erläutert. 1 bedeutet “ON” 0 bedeutet “OFF” Siehe Bild 1-0-0-1. GND 1 Boden Kanal 1 (-) VCC1 Stromversorgung +24VDC für den Kanal 1 SIG 1 Signalausgangskanal 1 GND 2... -
Seite 25: Npn Und Pnp Sensor Für Explosionsgefährdete Bereiche
Register Ausgangsspezifikationen und Verdrahtung 10.5 NPN und PNP Sensor für explosionsgefährdete Bereiche Weiß ( Rot (+) Schwarz (-) Technische Daten Schaltfunktion Offener Kollektor NPN oder PNP 3-Draht Ausgangstyp (beide Varianten erhältlich) Versorgungsspannung 5-30 VDC (I ≤ 15 mA) Strom/Leistung 100 mA max (Pmax = 0,66 Watt) Wirksame innere Kapazität Ci ≤... -
Seite 26: Namur Sensor Für Explosionsgefährdete Bereiche
Register Ausgangsspezifikationen und Verdrahtung 10.6 Namur Sensor für explosionsgefährdete Bereiche Technische Daten Schaltfunktion Schließer (NO) Ausgangstyp NAMUR 2-Draht Nennspannung Uo 8,2 V (Ri ca. 1 kΩ) Wirksame innere Kapazität Ci ≤ 15 nF; eine Kabellänge von 10 m ist zu berücksichtigen Wirksame innere Induktivität Li ≤... -
Seite 27: Impulsgeber (Für ¼" Und ∕")
Register Ausgangsspezifikationen und Verdrahtung 10.7 Impulsgeber (für ¼" und ∕") Externe Geräte (Zähler) 1234 1234 Abbildung 21: Verdrahtung ¼“ und ¼“ Low Flow Halleffekt Rate Stromversorgung 5-24V DC Eingang 3.5 mA Impulsausgang Max. 30 mA Ausgang Verdrahtung Gelb Versorgung 5-24 VDC Braun Grün Hall Impulsausgang... -
Seite 28: Ersatzteile
Ersatzteile 11. ERSATZTEILE Artikel-Nr. Pos. Beschreibung 1/2” 3/4” 1” 1“ HF 1-1/2“ 2“ 3“ Aluminiumdeckel 66885-015 66885-013 66885-013 66885-026 66885-028 66885-030 66885-032 inkl. Schrauben Deckel in Edelstahl 66885-016 66885-014 66885-014 66885-027 66885-029 66885-031 66885-033 inkl. Schrauben Rad-Servicekit in Edelstahl 66885-005 66885-007 66885-007 66885-035...
