5.8.2

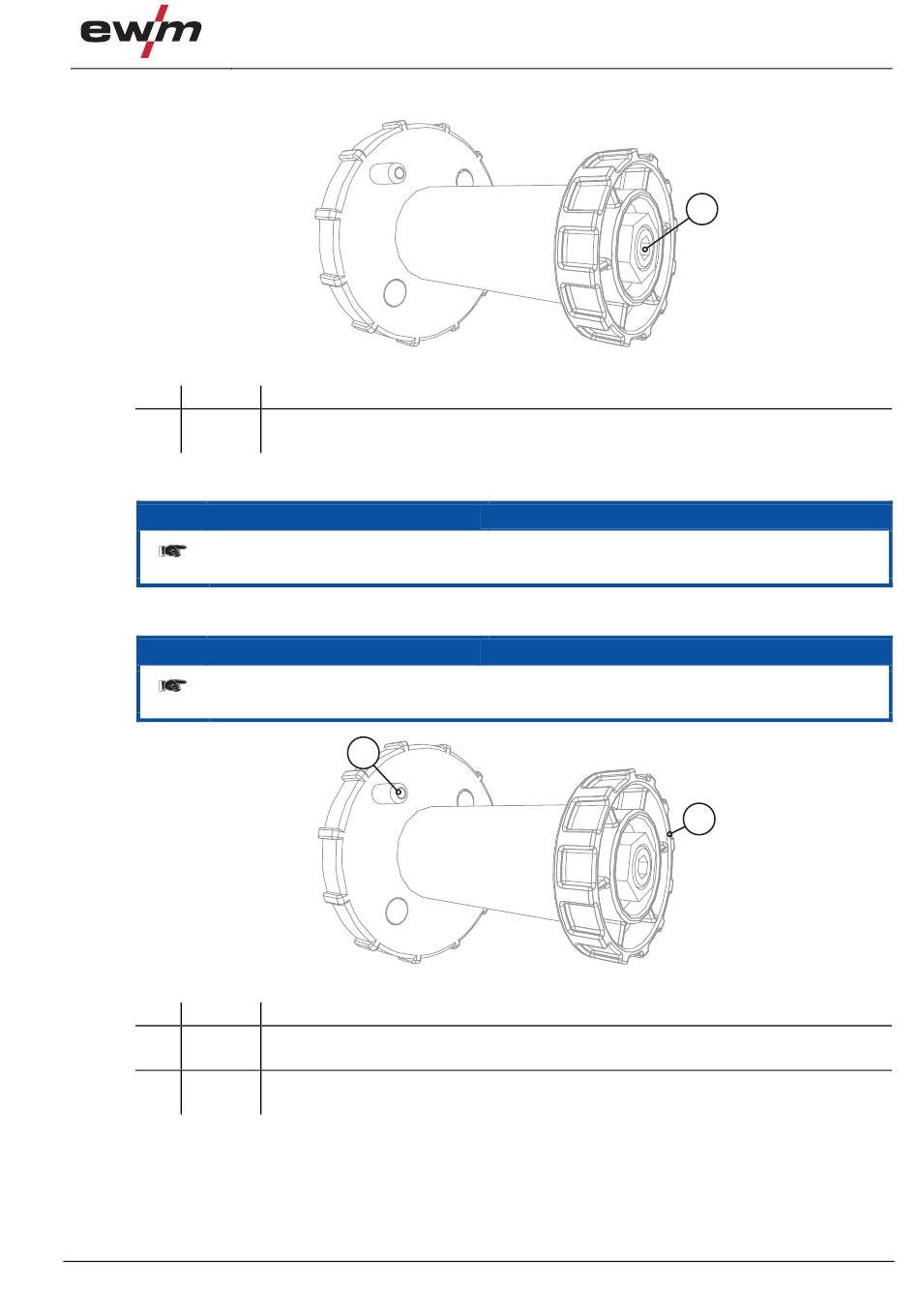

Einstellung Spulenbremse
Pos. Symbol
1
•
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen.
Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht
nachläuft aber im Betrieb nicht blockiert.
5.8.3
Drahtspule einsetzen
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der
genormten Korbspulen (DIN 8559) sind Adapter nötig (siehe Kapitel „Zubehör").
Pos. Symbol
1
2
•
Rändelmutter von Spulendorn lösen.
•
Schweißdrahtspule auf dem Spulendorn so fixieren, dass der Mitnehmerstift in der Spulenbohrung
einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
099-005157-EW500
09.06.2011
Beschreibung
0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
1
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Aufbau und Funktion
Abbildung 5-5
HINWEIS
HINWEIS
Abbildung 5-6
MIG/MAG-Schweißen
1
2
35
