5.10
E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
•
Gerät am Hauptschalter ausschalten.
•
Geeignete Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
•
Elektrodenhalter immer isoliert ablegen!

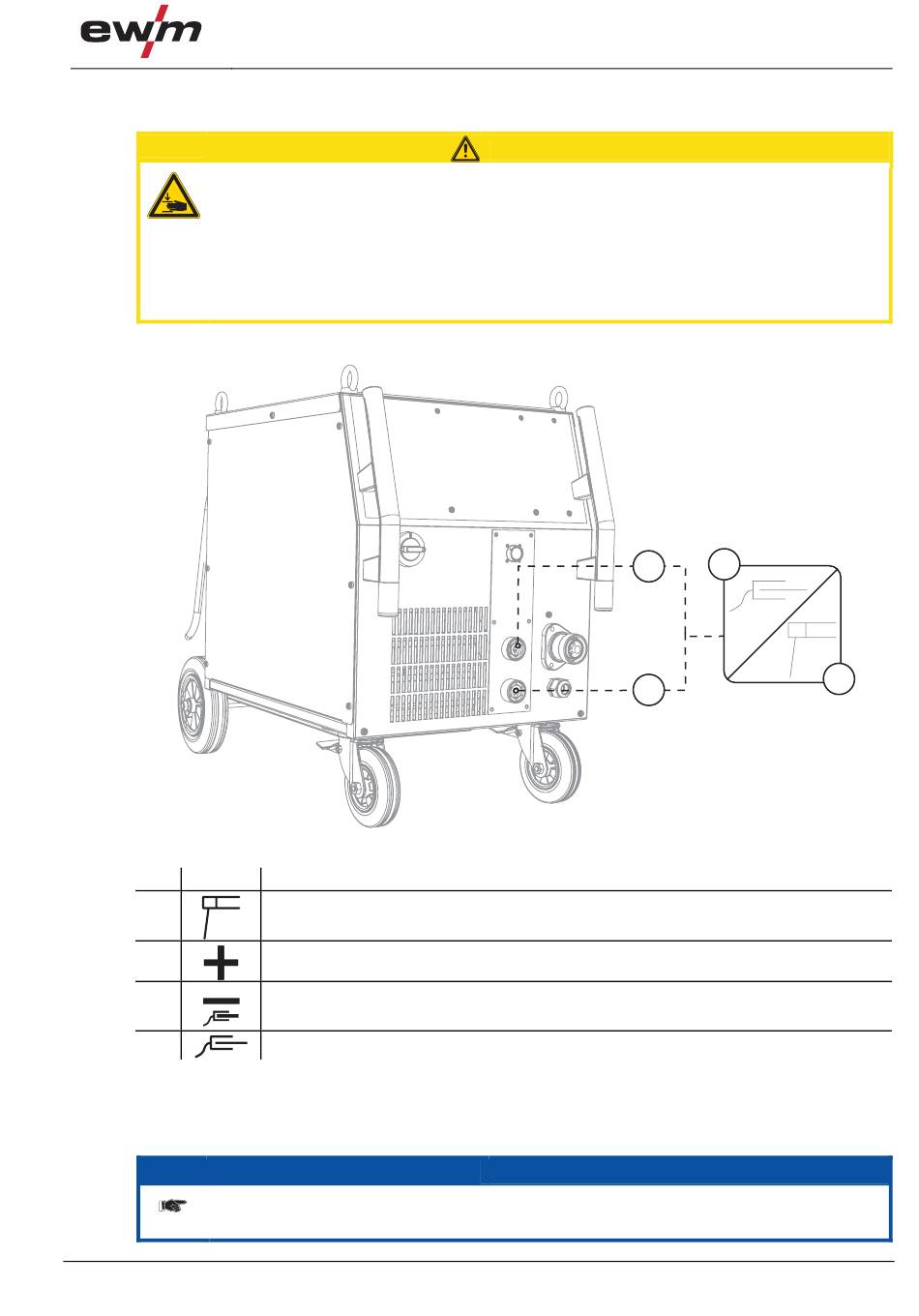

5.10.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
3
4
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
099-005157-EW500
09.06.2011
Beschreibung
0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschlussbuchse, Schweißstrom „-"
Werkstück
Aufbau und Funktion
VORSICHT
Abbildung 5-44
HINWEIS
E-Hand-Schweißen
4
2
3
1
77
