inSTallaTion
7.1
Sicherheitshinweise
hinWeis
schäden am Produkt bei unsachgemäßer installation!
• Elektrische und fluidische Installation darf nur durch autorisiertes Fachpersonal und mit geeignetem
Werkzeug durchgeführt werden!
• Die Installationshinweise des Systems beachten.
hinWeis
schäden am Produkt durch elektrische spannung!
• Vor Beginn der Arbeiten in jedem Fall die angeschlossene Spannungsversorgung abschalten, und diese vor
unbeabsichtigtem Wiedereinschalten schützen!
hinWeis
schäden am Produkt durch die umgebung!
• Das Produkt vor elektromagnetischen Störungen, UV-Bestrahlung und bei Außenanwendung vor Witterungs-
einflüssen schützen.
7.2
Montage des Produkts an der Backplane
Das Produkt wird in die Backplane des Systems Typ 8905 gesteckt.

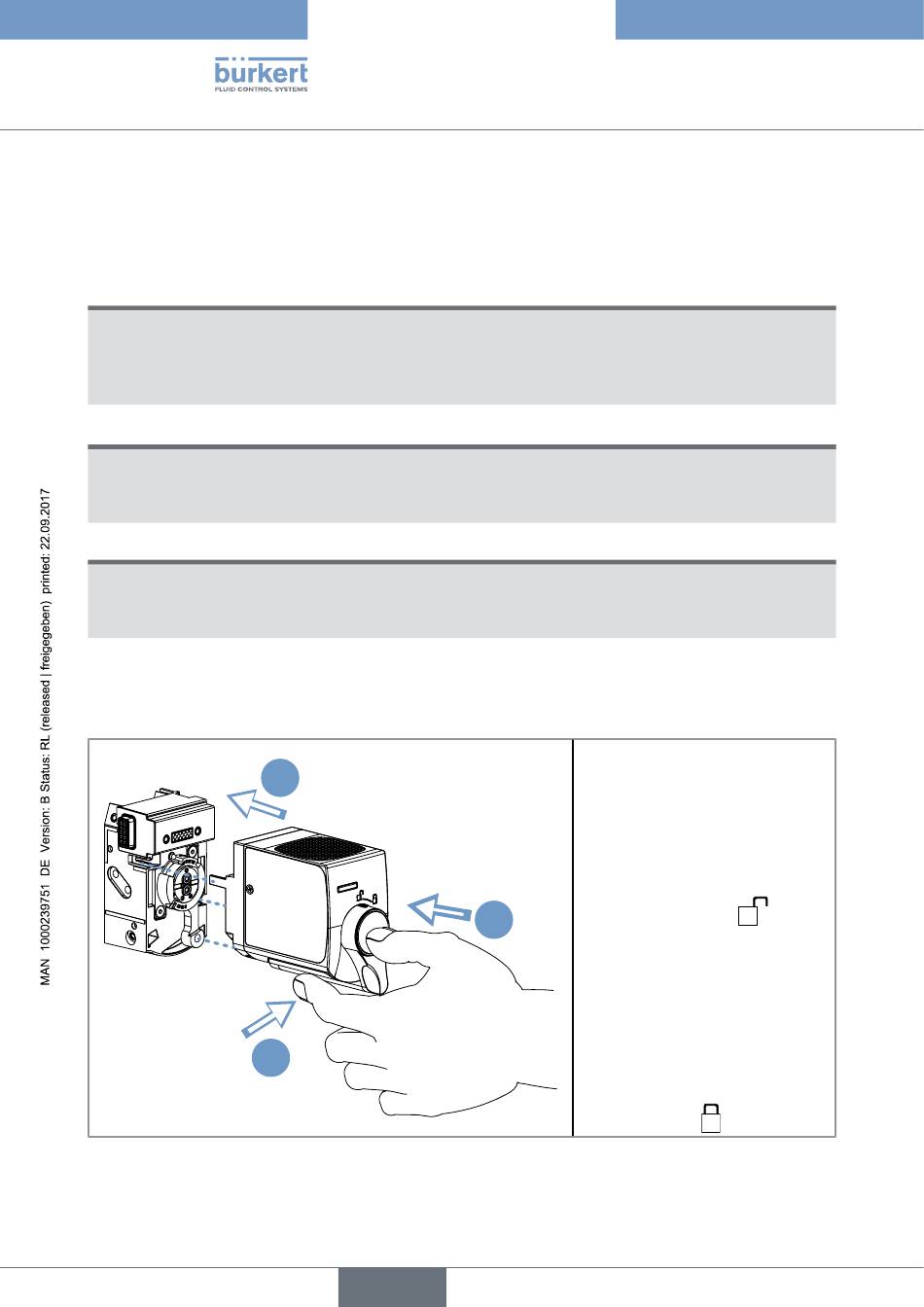

Abb. 2: Montage eines Sensors an der Backplane des Systems
10
4
3
deutsch
Typ MS04
Installation
1. Die Oberfläche der Backplane,
die mit dem Produkt in Berührung
stehen wird, trocknen.
2. Die Oberfläche des Produkts
trocknen.
3. Bei gedrückter Taste den Bajo-
netthebel nach rechts in die
3
entriegelte Position
Den Hebel nicht in die Wartungs-
position drücken.
4. Die beiden Adapterstifte in die
entsprechenden Löcher einführen
und dann das Produkt in die
Backplane stecken.
5. Bei gedrückter Taste den Bajo-
netthebel nach links in die verrie-
gelte Position
drücken.
drücken.
