Ankoppelung
Druckluft-Bremsanlage Verbindungsleitungen anschließen
Voraussetzung
•
Maschine ordnungsgemäß an einem geeigneten Traktor angekuppelt.
•
Traktor vollständig und ausreichend ballastiert.
Durchführung
1
Feststellbremse am Traktor betätigen.
2

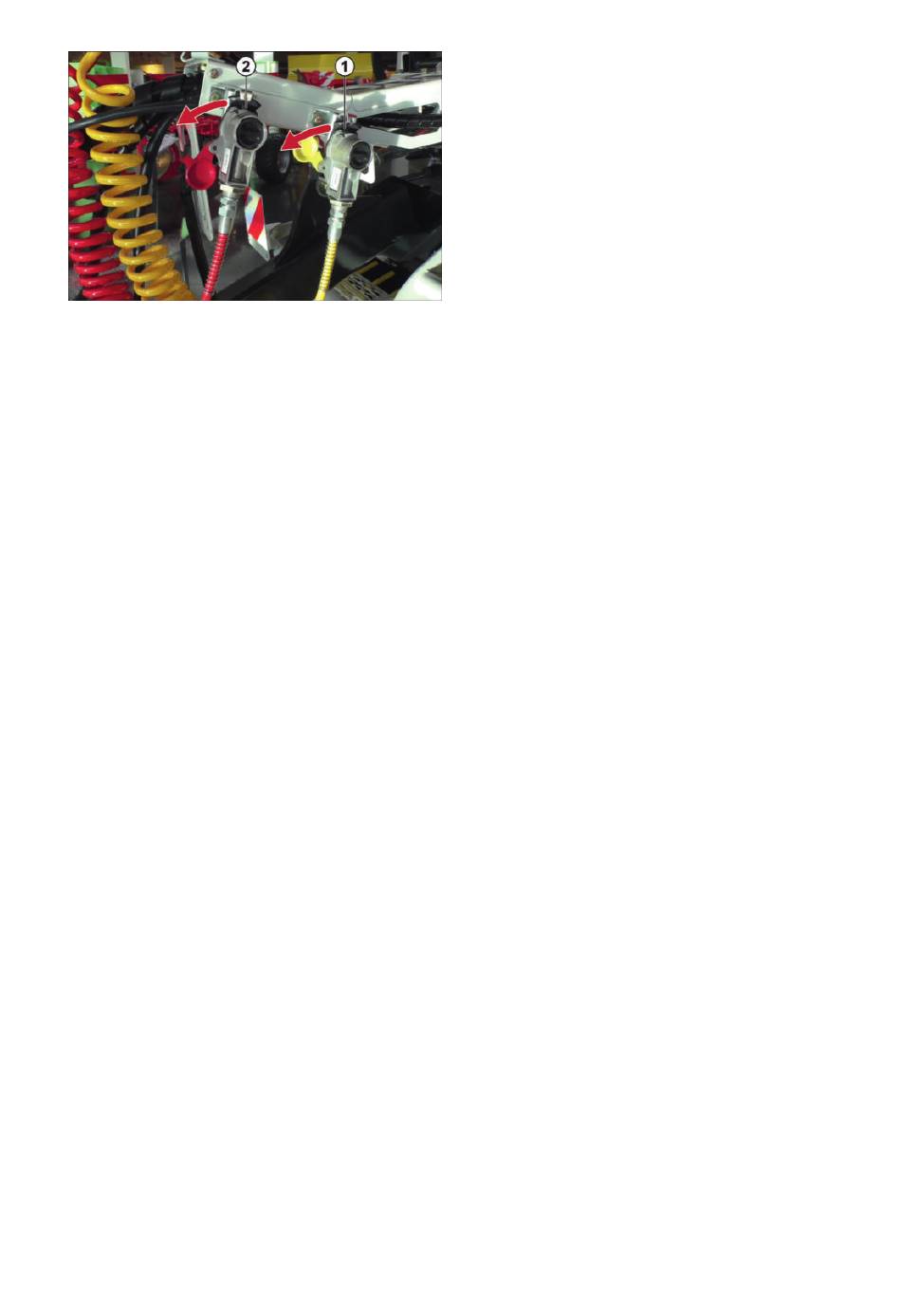

Kupplungsköpfe gelb (Bremsleitung) (1) und rot (Vorratsleitung) (2) leicht anheben und
drehen, um sie vom Kupplungshalter zu lösen.
3
Schutzkappen der Kupplungsköpfe entfernen und Kupplungsköpfe mit einem fusselfrei-
en Tuch bei Bedarf reinigen.
4
Dichtung der Kupplungsköpfe einer Sichtprüfung unterziehen und bei Schäden austau-
schen.
5
Zuerst den gelben Kupplungskopf an der gelben Druckluftkupplung des Traktors andrü-
cken.
•
Den Kupplungskopf drehen, um ihn in der Führung des Kupplungshalters zu verrie-
geln.
6
Dann den roten Kupplungskopf an der roten Druckluftkupplung des Traktors andrücken.
•
Den Kupplungskopf drehen, um ihn in der Führung des Kupplungshalters zu verrie-
geln.
•
Beim Ankuppeln der Vorratsleitung (rot) drückt der vom Traktor kommende Vorrats-
druck den Betätigungsknopf für das Löseventil am Anhänger-Bremsventil automa-
tisch heraus.
7
Die Kupplungsstellen auf richtigen Sitz und Dichtheit kontrollieren.
8
Unterlegkeile entfernen und verstauen.
9
Falls nötig die Feststellbremse (falls vorhanden mittels Handkurbel) lösen.
Kondensat des Druckluftbehälters ablassen
Das Kondensat im Druckluftbehälter entsteht durch Abscheidung von Feuchtigkeit aus der
Druckluft. Eine Entleerung des Kondensats sollte bei jeder Inbetriebnahme durchgeführt wer-
den. Zur Aufnahme des Kondensats kann ein Kunststoffgefäß verwendet werden.
