TEST-Menü - Netzspannung / Sensorspannung
Dieses Menü bietet Überprüfungsmöglichkeiten für die Stromversorgung. Die aktuell gemes-
senen Spannungswerte für die Steuergeräte "Main ECU" und "CAN-IO" werden angezeigt.
Menüstart
► Um das TEST-Menü "Netzspannung / Sensorspannung" anzuzeigen, im TEST-Menü
den Softkey
►
Um auf die Anzeige "CAN-IO" zu wechseln, den Softkey
►
Alternativ dazu mit den Softkeys
vigieren.
8332.de-DE.80Y.0

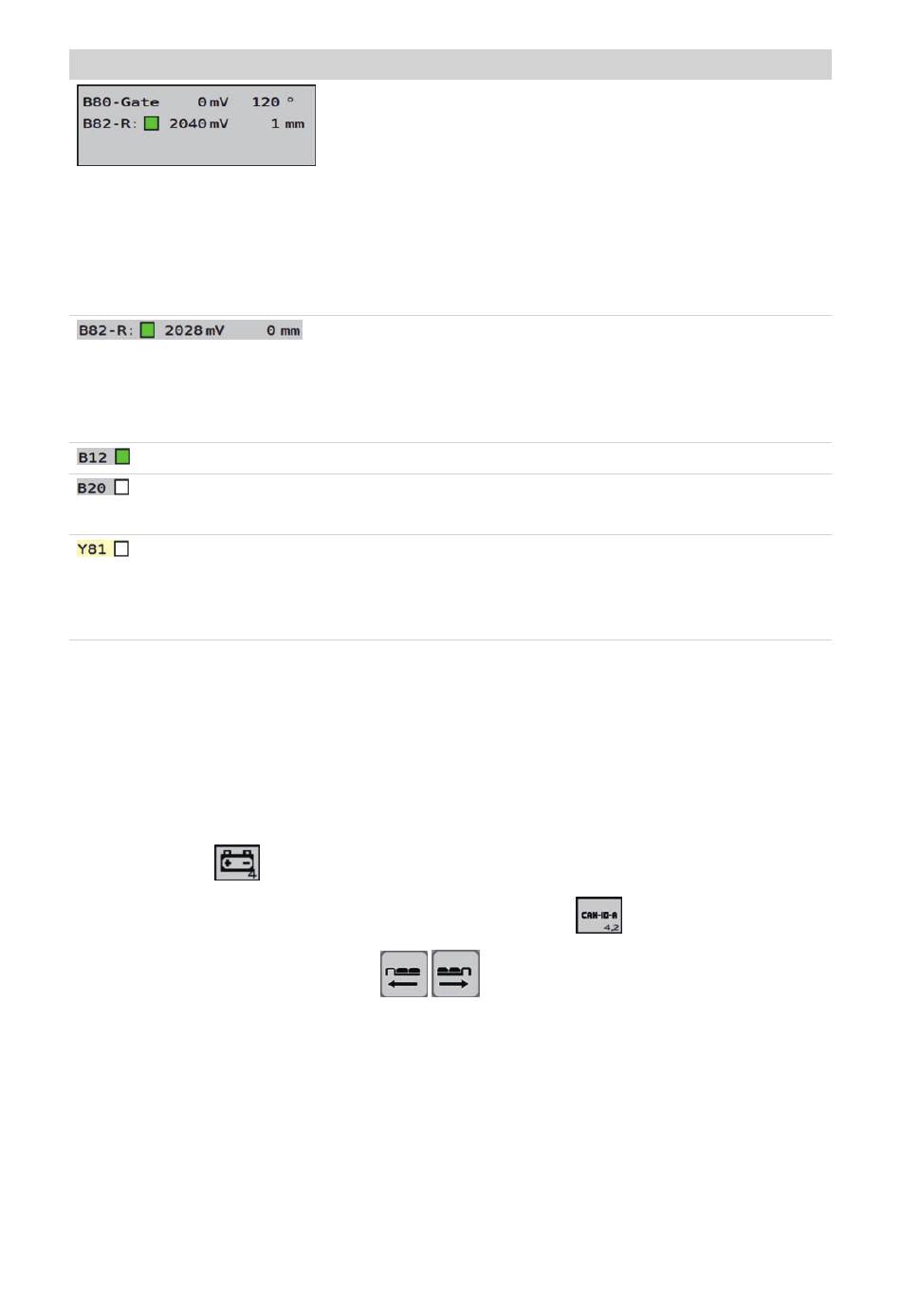

Erklärung
B80-Gate - Sensoren der Heckklappe
Anzeige der Sensorspannung in mV und des Öffnungswin-
kels der Heckklappe in Grad (umgerechneter Wert der Sen-
sorspannung)
B82-R (grün): Rechte Seite der Heckklappe ist geschlos-
sen.
Um die Sensoren der Heckklappe zu testen, die Heckklap-
pe öffnen und schließen. Dabei die Sensoraktivierung prü-
fen.
B82-R: Aktueller Wert der Sensorspannung und der Positi-
on des Heckklappenstössels der rechten Seite der Heck-
klappe
Unterhalb eines Schwellenwerts wird der Status "geöffnet"
angezeigt.
B12 (grün): Einlaufblech ist eingeschwenkt.
B20 (weiß): Messerbalken ist eingeschwenkt.
B20 (grün): Messerbalken ist ausgeschwenkt.
Y81: Ventil für aktive Riemenentspannung.
Das Ventil wird während der Öffnung der Heckklappe ange-
steuert, damit der Ballen die Ballenkammer leichter verlas-
sen kann.
drücken.
Original-Betriebsanleitung IMPRESS 3190 V MASTER / PRO
Bedienung SELECTLINE V
drücken.
nach links oder rechts im Untermenü na-
