4 Technische specificaties

Werkspanning:
Uitgangsstroom:
Gebruikstemperatuur: 0 - 55°C
Relatieve vochtigheid: max. 90% niet condenserend
Afdichting:
IML Spider oplaadsysteemcomponenten. Zie afbeelding 1.
Pos. Artikelnummer
A 0986702000
0986705000
0986710000
B 0986110800
C 0986100100
D 0986100400
E 0986500400
F 0986000800
G 0986602000
H 0986200500
0986201000
0986202000
0986203000
I 0986300300
0986300500
J 0986402000
K 0986310500
UITGANGEN RESISTIEF
GEKOPPELD MET
HOOGSPANNING

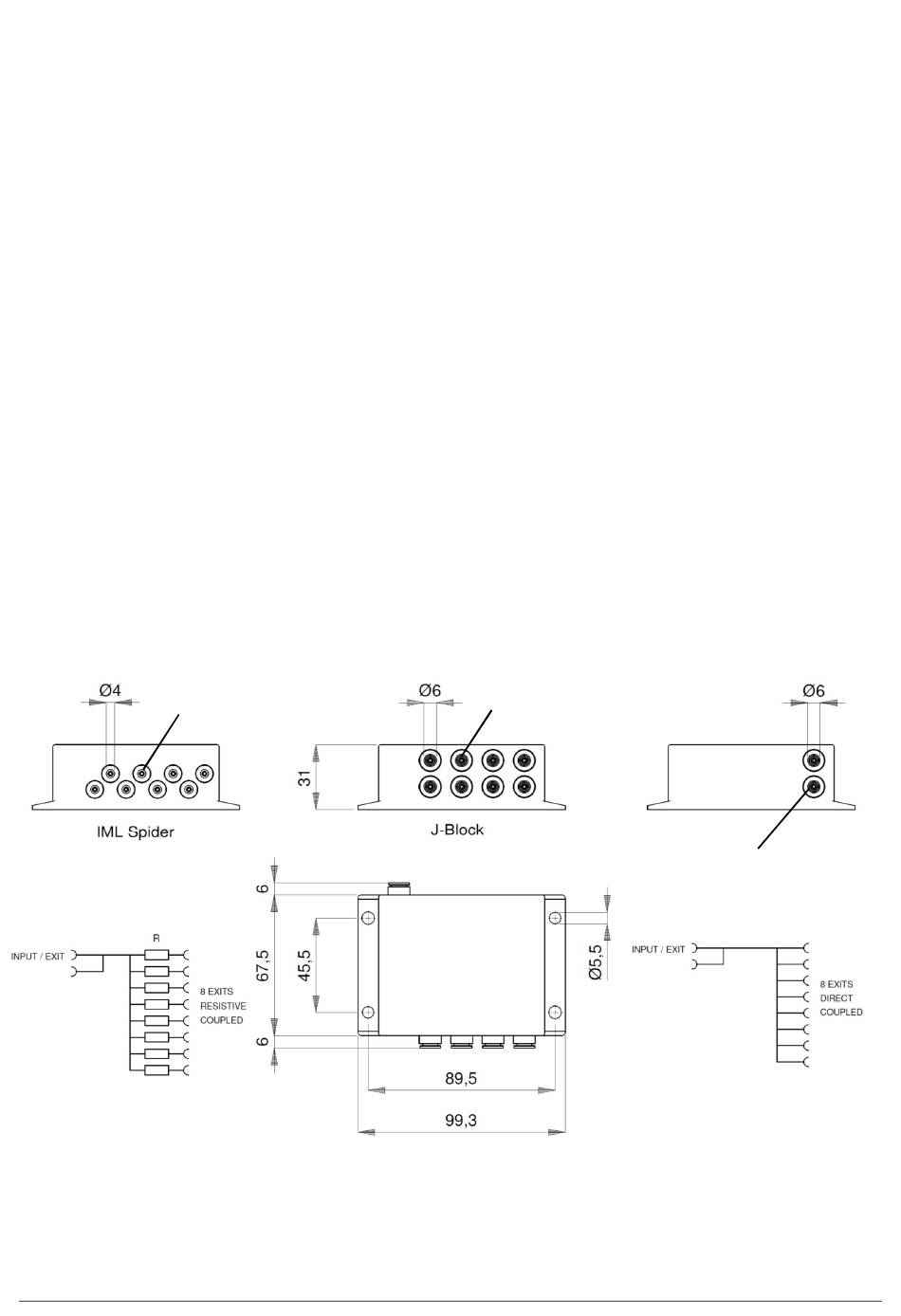

Afbeelding 2, afmetingen IML Spider en Junction Block
- Alle aansluitingen van het Junction Block zijn met elkaar verbonden en kunnen daarom als
in- en uitgang worden gebruikt. De ingangen hebben een ø6 mm-connectorbus.
- De uitgangen van de IML Spider zijn elk gekoppeld via een weerstand.
De resistief gekoppelde uitgangen hebben een ø4 mm-connectorbus.
IMLSpider&JunctionBlock_UM_9752098610_NL_D_GB_F_V1_0
max. 18 kV DC
IML Spider (Head) max. 0,7 mA (
J-Block (Head) max. 5 mA continu
IP-54
Beschrijving
Aansluitkabel CM Lite, lengte 2 m
Aansluitkabel CM Lite, lengte 5 m
Aansluitkabel CM Lite, lengte 10 m
Junction Block 8 posities, gewicht 250 g
Junction Block Head 1 positie
Junction Block Head 4 posities
IML Spider Head 4 posities
IML Spider 8 posities, gewicht 250 g
Aansluitkabel elektrode klant specifiek, lengte 2 m
Verbindingskabel, lengte 0,5 m
Verbindingskabel, lengte 1 m
Verbindingskabel, lengte 2 m
Verbindingskabel, lengte 3 m
IML Spider Elektrode, lengte 0,3 m
IML Spider Elektrode, lengte 0,5 m
Aansluitkabel IML Spider klant specifieke elektrode, lengte 2 m
IML Spider Elektrode custom, lengte maximaal 0,5 m
duty cycle 20%, cycle 5 s)
@
UITGANGEN DIRECT VERBONDEN
MET HOOGSPANNING
INGANG / UITGANG DIRECT
VERBONDEN MET HOOGSPANNING
Connectors
ø6 mm
ø6 mm
ø6 mm
IN ø6 / UIT ø6 mm
ø6 mm
ø6 mm
ø4 mm
IN ø6 / UIT ø4 mm
ø6 mm
ø6 mm
ø6 mm
ø6 mm
ø6 mm
ø4 mm
ø4 mm
ø4 mm
ø4 mm
