- Tous les raccordements du Junction Block sont reliés les uns aux autres et peuvent de ce fait
être utilisés comme entrée et sortie. Les entrées ont un bus connecteur de Ø 6 mm.
- Les sorties d'IML Spider sont chacune reliées par une résistance.
Les sorties résistives ont un bus connecteur de Ø 4 mm.

5 Installation

Avertissement :
-
L'installation électrique et les réparations doivent être réalisées par une personne
compétente au niveau électrotechnique.
-
L'appareil doit être mis hors tension lors de toute activité le concernant.
-
Le générateur de haute tension doit être bien mis à la terre. La mise à la terre est
nécessaire pour un fonctionnement adéquat et sécurisé et prévient l'électrocution en
cas de contact.
-
Les câbles à haute tension ne doivent pas être installés à proximité de longues pièces
métalliques coupantes, ne doivent pas être pincés ou posés sur des angles vifs.
-
Les câbles à haute tension doivent être tenus à l'écart du circuit de basse tension.
-
Les parties métalliques dans les environs des électrodes de chargement, y compris le
bâti de la machine doivent être mises à la terre.
Consultez le manuel du générateur de haute tension utilisé pour l'installation du générateur.
5.1. Contrôle
- Contrôlez si l'appareil n'est pas endommagé et si vous avez reçu le bon modèle.
- Contrôlez si les données du bon de transport correspondent aux données du produit reçu.
En cas de problèmes et/ou d'irrégularités, prenez contact avec Simco-Ion ou avec l'agent de
votre région.
5.2 Généralités
Tous les composants IML Spider sont reliés les uns aux autres avec des raccords rapides.
Faites un raccordement en poussant le connecteur du câble ou de l'électrode aussi loin que
possible dans le raccord rapide.
Cassez un raccordement comme suit :
1 Enfoncez la bague du raccord rapide dans le sens du carter. Vous déverrouillez ainsi le
connecteur.
2 Tirez le connecteur à l'extérieur tout en maintenant la bague enfoncée.
Carter

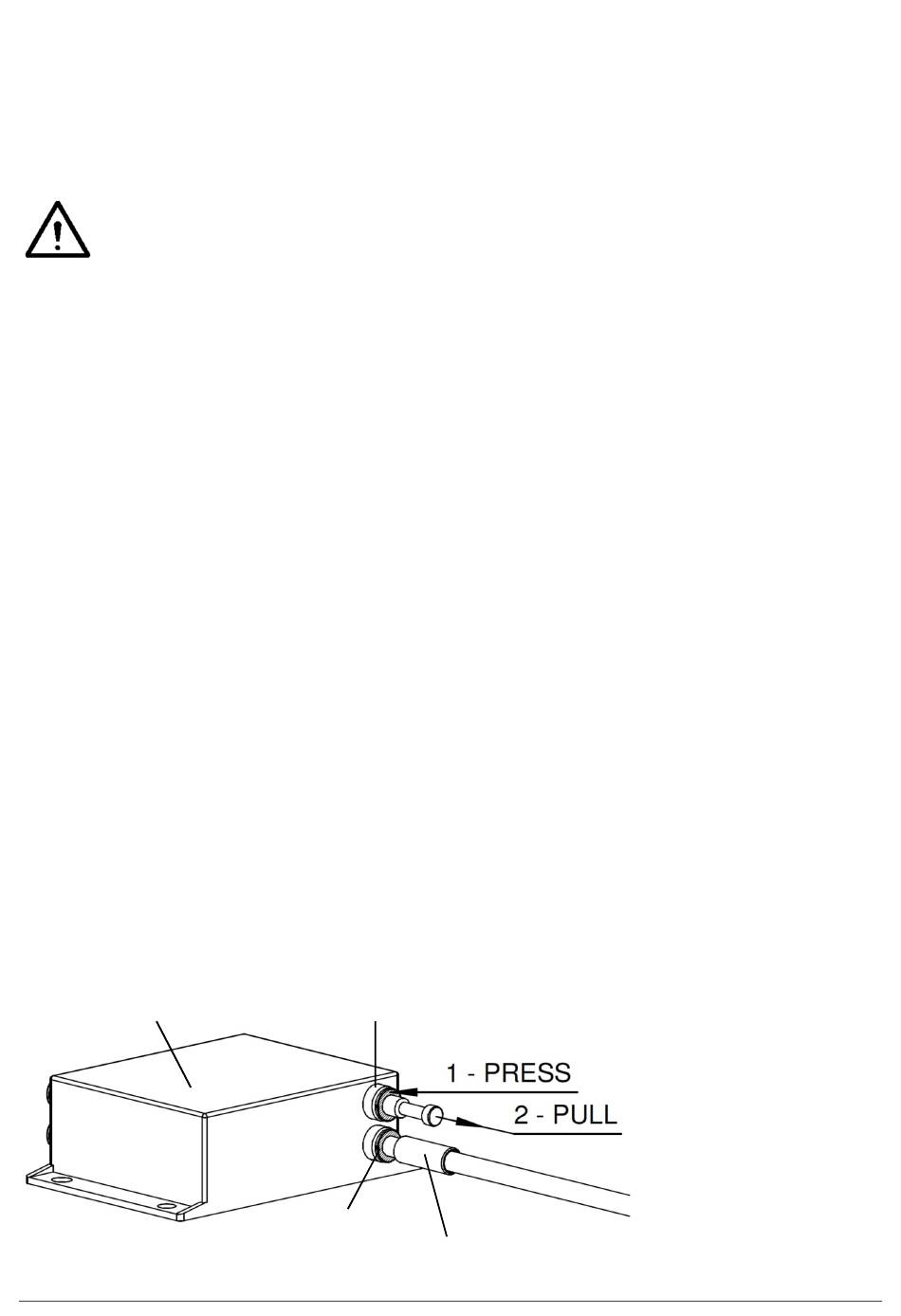

Illustration 3, raccords rapides IML Spider
IMLSpider&JunctionBlock_UM_9752098610_NL_D_GB_F_V1_0
Raccord rapide
Bague
Connecteur
