5.5 IML Spider Elektrode custom inkorten

De IML Spider Elektrode custom (artikelnummer 0986310500) kan door de klant ingekort
worden tot de gewenste lengte. De maximale lengte is 0,5 meter.
Benodigd gereedschap: - Crimptool, Astro Tool Corp. type M22520/1-01,
A
Draad
B
Connector pin
C
!
D
!
E

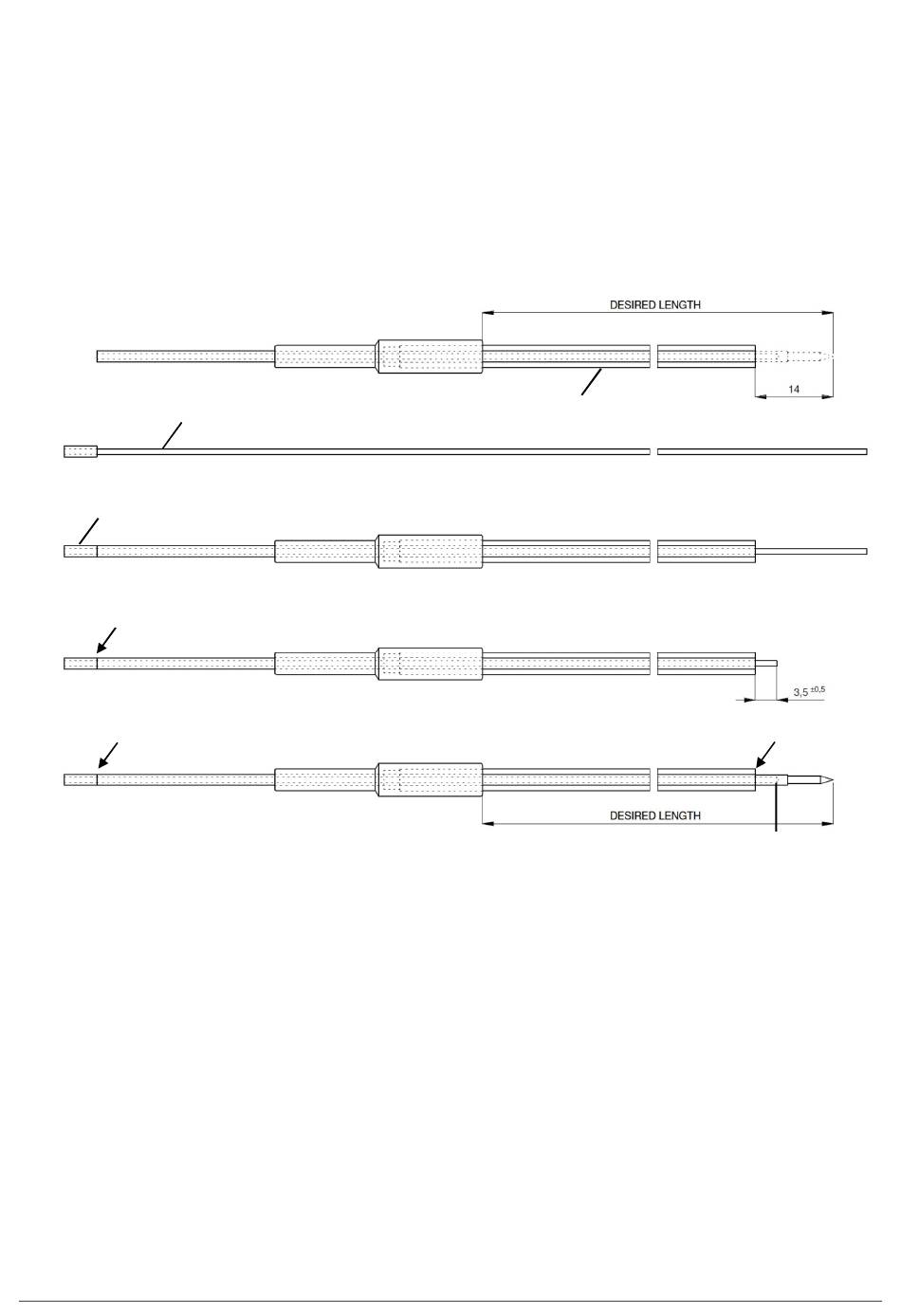

Afbeelding 5, Inkorten IML Spider elektrode
- Bepaal de gewenste elektrodelengte (
- Trek de draad uit de elektrodeslang (A/B).
- Snijd de elektrodeslang af tot de gewenste lengte - 14 mm (A).
- Steek de draad weer in de elektrodeslang (C).
- Duw de connector pin tegen de elektrodeslang (!) en knip de draad af op 3,5 mm buiten
de slang (D).
- Druk de hoogspanningspunt op de draad, tegen de elektrodeslang aan (!) en fixeer het m.b.v.
de crimptool (E).
IMLSpider&JunctionBlock_UM_9752098610_NL_D_GB_F_V1_0
instellen op sel. no. 6/wire size 16
of equivalent
- Scherp mes
- Kniptang
DESIRED LENGTH
Elektrodeslang
).
!
Hoogspanningspunt
