5.4 IML Spider elektroden monteren en aansluiten

- Bevestig de IML Spider elektrode in de IML-dummykern zodat de etiketten goed opgeladen
kunnen worden. De hoogspanningspunt moet rondom ten minste 5 mm vrije ruimte hebben
om goed te kunnen opladen. De nominale afstand van de hoogspanningspunt tot de op te
laden etiketten moet 15 mm zijn. Per dummykern kunnen meerdere elektrodes worden
gebruikt.
- De IML Spider Elektrode kan worden omgebogen om in de gewenste positie te worden
gemonteerd.
- De IML Spider Elektrode kan in de dummykern worden gelijmd of geklemd met een
kunststof schroef.
- Sluit de elektrode aan op een IML Spider-uitgang.

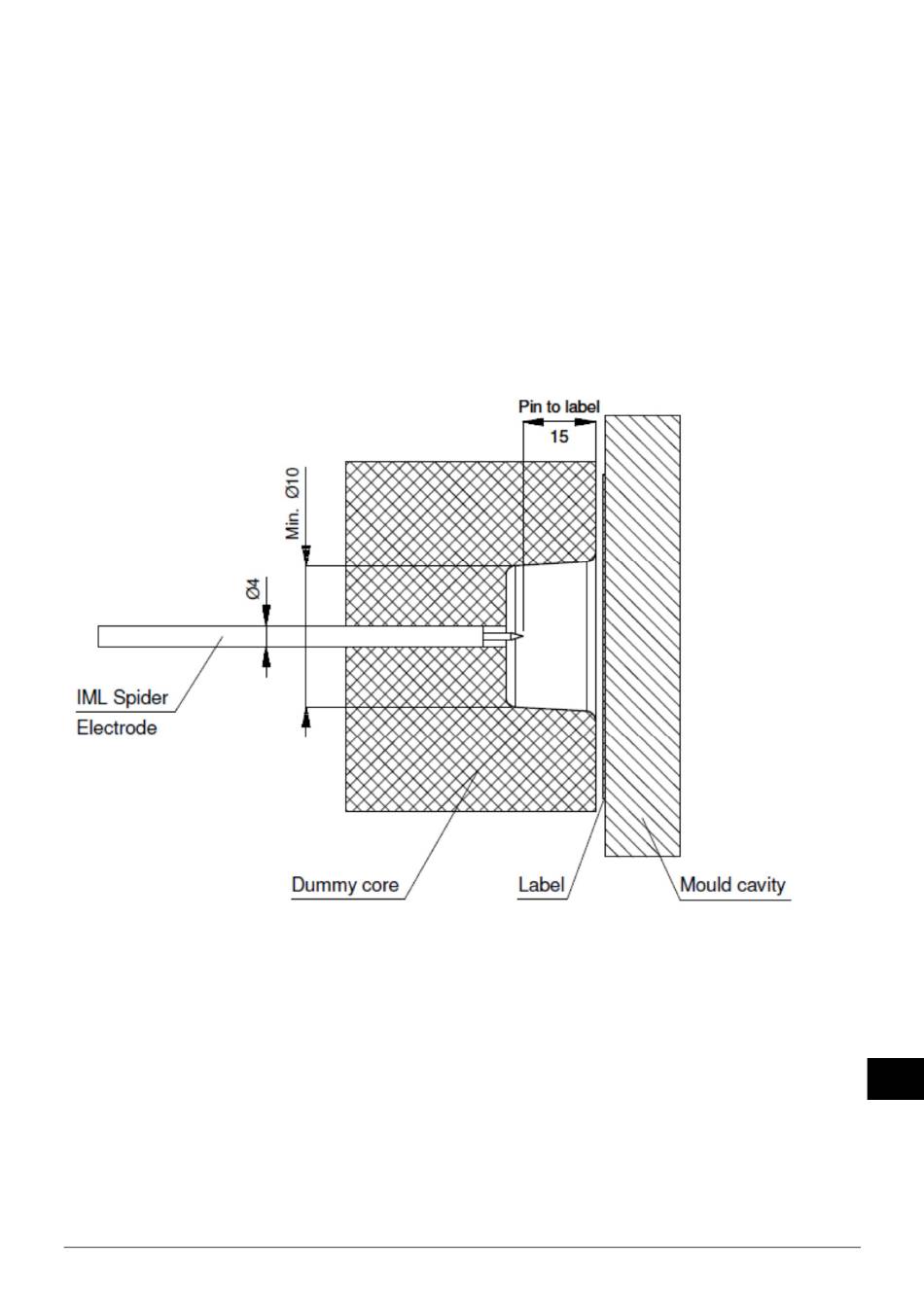

Afbeelding 4, IML Spider elektrode in dummykern
IMLSpider&JunctionBlock_UM_9752098610_NL_D_GB_F_V1_0
NL
9
