5.4 Monter et raccorder des électrodes IML Spider
- Fixez l'électrode IML Spider dans le noyau factice IML pour que les étiquettes puissent être
facilement chargées. Le point de haute tension doit disposer sur le pourtour d'au moins 5 mm
d'espace libre pour pouvoir bien charger. La distance nominale du point de haute tension
jusqu'aux étiquettes à charger doit être de 15 mm. Par noyau factice, plusieurs électrodes
peuvent être utilisées.
- L'électrode IML Spider peut être pliée dans la position souhaitée.
- L'électrode IML Spider peut être collée ou fixée dans le noyau factice avec une vis en
plastique.
- Raccordez l'électrode à une sortie IML Spider.

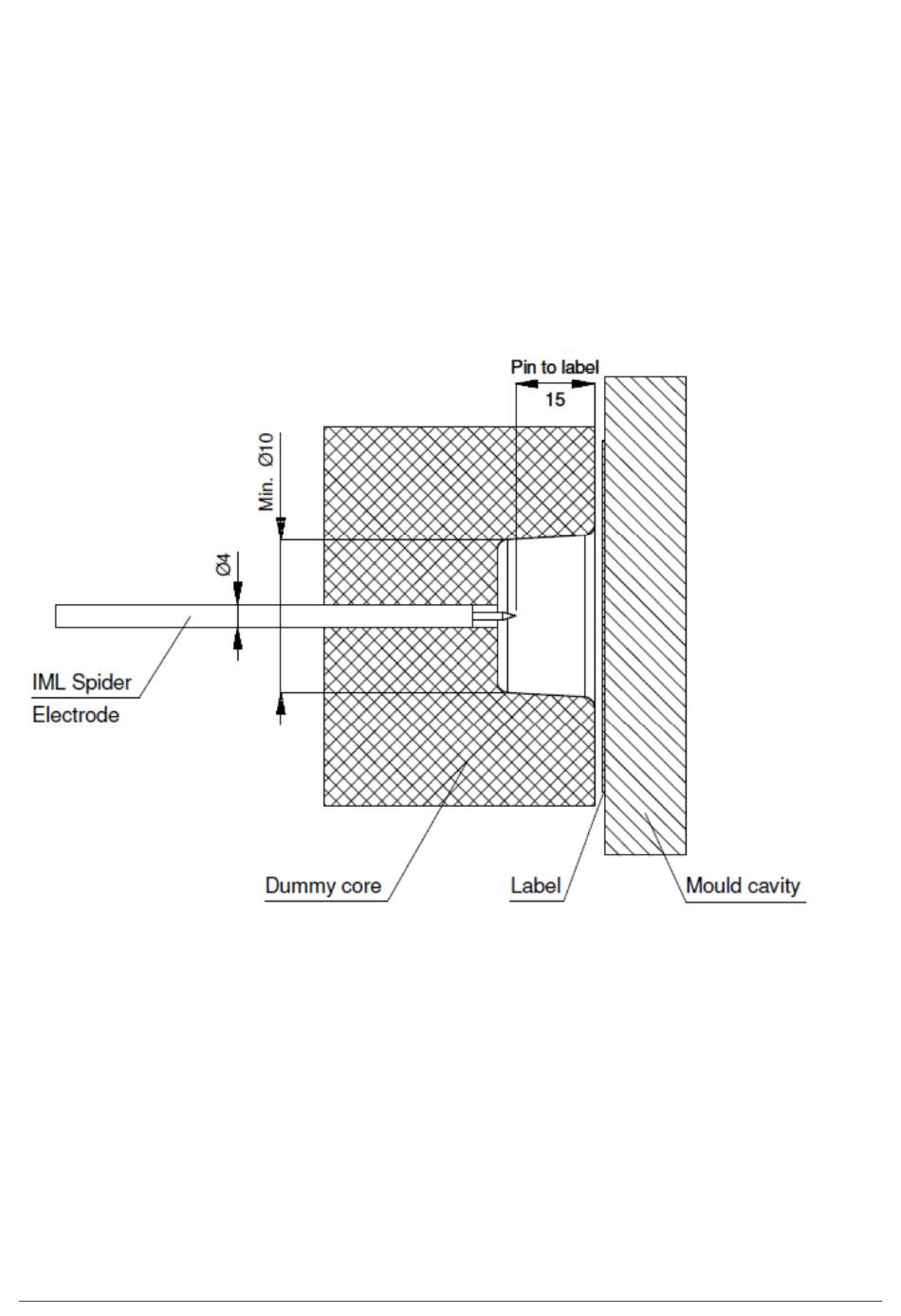

Illustration 4, électrode IML Spider dans le noyau factice
