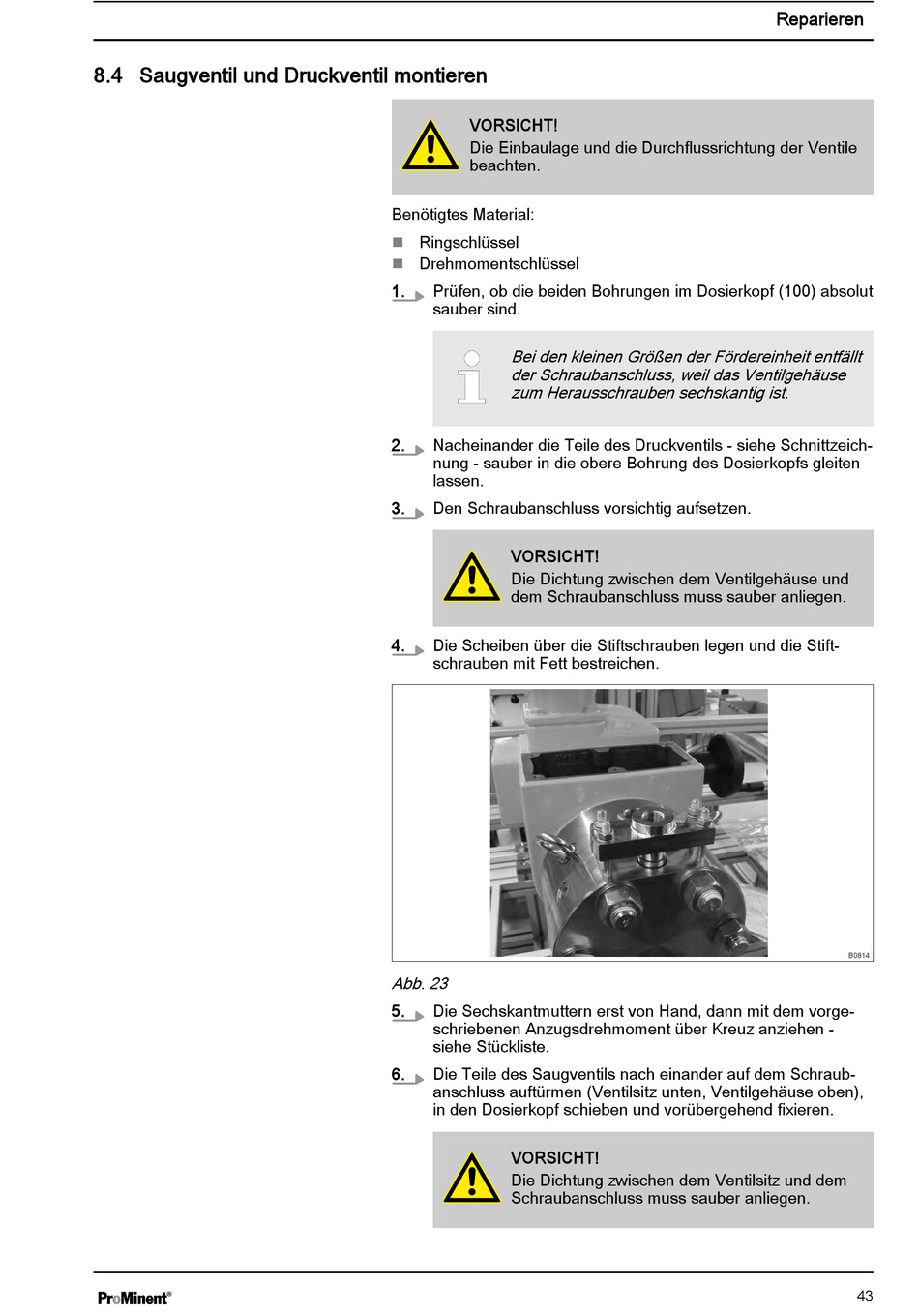

8.4 Saugventil und Druckventil montieren
VORSICHT!
Die Einbaulage und die Durchflussrichtung der Ventile
beachten.
Benötigtes Material:
Ringschlüssel
n
Drehmomentschlüssel
n
1.
Prüfen, ob die beiden Bohrungen im Dosierkopf (100) absolut
sauber sind.
Bei den kleinen Größen der Fördereinheit entfällt
der Schraubanschluss, weil das Ventilgehäuse
zum Herausschrauben sechskantig ist.
2.
Nacheinander die Teile des Druckventils - siehe Schnittzeich‐
nung - sauber in die obere Bohrung des Dosierkopfs gleiten
lassen.
3.
Den Schraubanschluss vorsichtig aufsetzen.
VORSICHT!
Die Dichtung zwischen dem Ventilgehäuse und
dem Schraubanschluss muss sauber anliegen.
4.
Die Scheiben über die Stiftschrauben legen und die Stift‐
schrauben mit Fett bestreichen.
Abb. 23
5.
Die Sechskantmuttern erst von Hand, dann mit dem vorge‐
schriebenen Anzugsdrehmoment über Kreuz anziehen -
siehe Stückliste.
6.
Die Teile des Saugventils nach einander auf dem Schraub‐
anschluss auftürmen (Ventilsitz unten, Ventilgehäuse oben),
in den Dosierkopf schieben und vorübergehend fixieren.
VORSICHT!
Die Dichtung zwischen dem Ventilsitz und dem
Schraubanschluss muss sauber anliegen.
Reparieren
B0814
43
