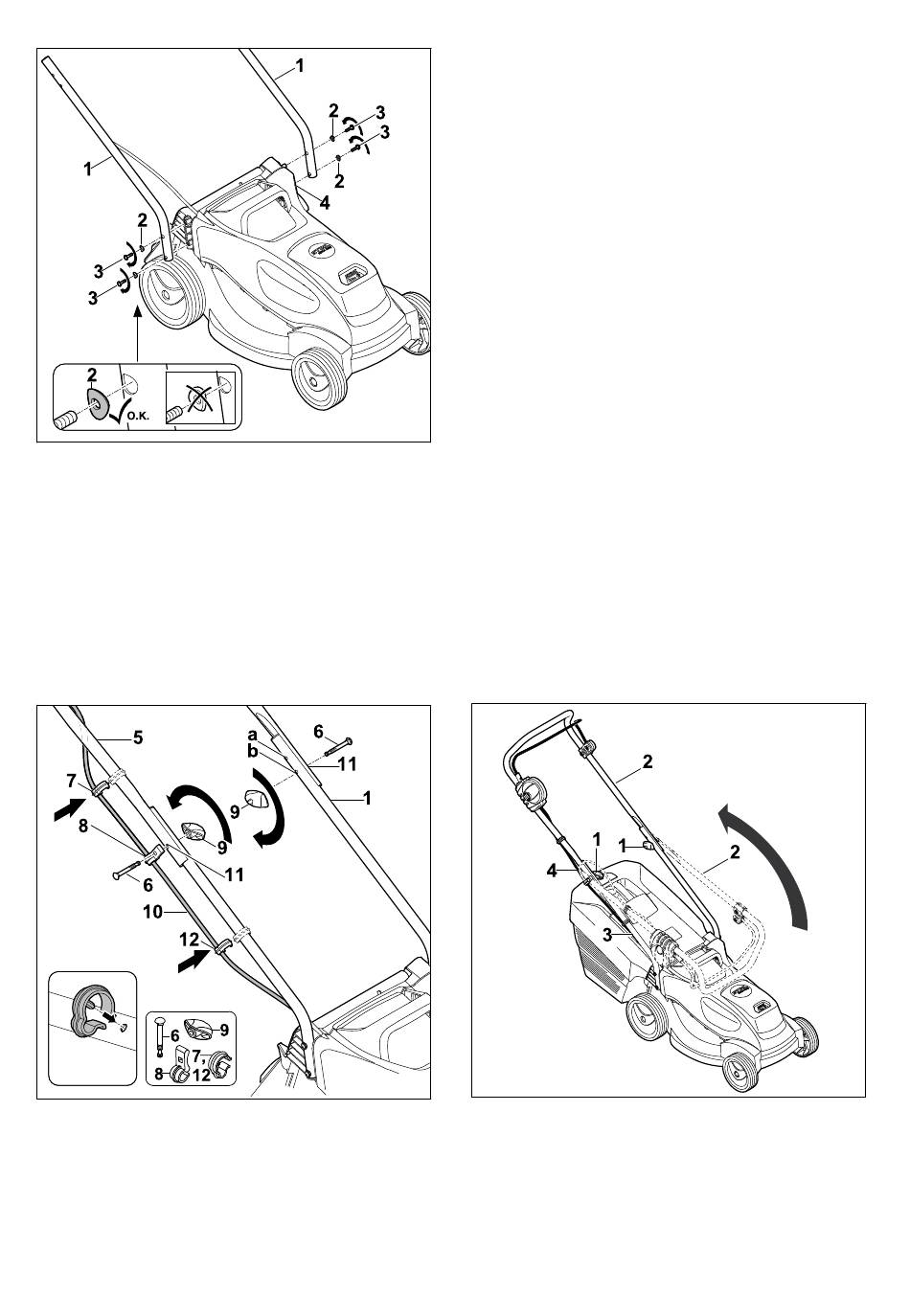

7 Składanie kosiarki
► Przytrzymać dolne części uchwytu kierują‐
cego (1) przy kosiarce w taki sposób, aby
otwory zostały ustawione w jednej linii.
► Wsunąć śruby (3) wraz z podkładkami (2) od
zewnątrz do środka przez otwory w dolnej
części uchwytu kierującego (1) i kosiarce (4),
wkręcić i dokręcić momentem 3 Nm.
Obie dolne części uchwytu kierującego (1)
zostały mocno połączone z kosiarką (4).
► Górną część uchwytu kierującego można
zamontować na 2 wysokościach (a, b).
► Przytrzymać górną część uchwytu kierują‐
cego (5) przy dolnych częściach uchwytu kie‐
rującego (1) w taki sposób, aby otwory zostały
ustawione w jednej linii.
► Włożyć przewód (10) w uchwyt przewodu (8).
► Na stronie, na której znajduje się przewód,
wsunąć śrubę (6) od zewnątrz do środka
0478-131-9868-B
przez otwory (11) w uchwycie przewodu (8),
górnej części uchwytu kierującego (5) i dolnej
części uchwytu kierującego (1).
► Po drugiej stronie wsunąć śrubę (6) od zew‐
nątrz do środka przez otwory (11) w górnej
części uchwytu kierującego (5) i dolnej części
uchwytu kierującego (1).
► Po obu stronach założyć pokrętła (9) na
śruby (6) i wkręcić.
Górna część uchwytu kierującego (5) została
mocno połączona z dolnymi częściami uch‐
wytu kierującego (1).
► Włożyć przewód (10) w uchwyt przewodu (7).
► Wcisnąć uchwyt przewodu (7) na górną część
uchwytu kierującego (5) i doprowadzić do
zablokowania.
► Włożyć przewód (10) w uchwyt przewodu (12).
► Wcisnąć uchwyt przewodu (12) na dolną
część uchwytu kierującego (1) i doprowadzić
do zablokowania.
Nie trzeba ponownie demontować uchwytu kieru‐
jącego.
7.2
Rozkładanie i składanie uch‐
wytu kierującego
7.2.1
Rozkładanie uchwytu kierującego
► Wyłączyć kosiarkę i wyjąć akumulator.
► Ustawić kosiarkę na płaskiej powierzchni.
► Rozłożyć górną część uchwytu kierującego (2)
i przytrzymać ręką. Uważać, aby nie uszkodzić
przewodu (4).
► Dokręcić pokrętła (1).
Uchwyt kierujący (2) jest mocno połączony z
kosiarką.
polski
417
