Installieren der E/A-Platinen

In diesem Abschnitt wird gezeigt, wie man eine Platine in einen Schacht installiert.
1 Schalten Sie das 02R96 aus.

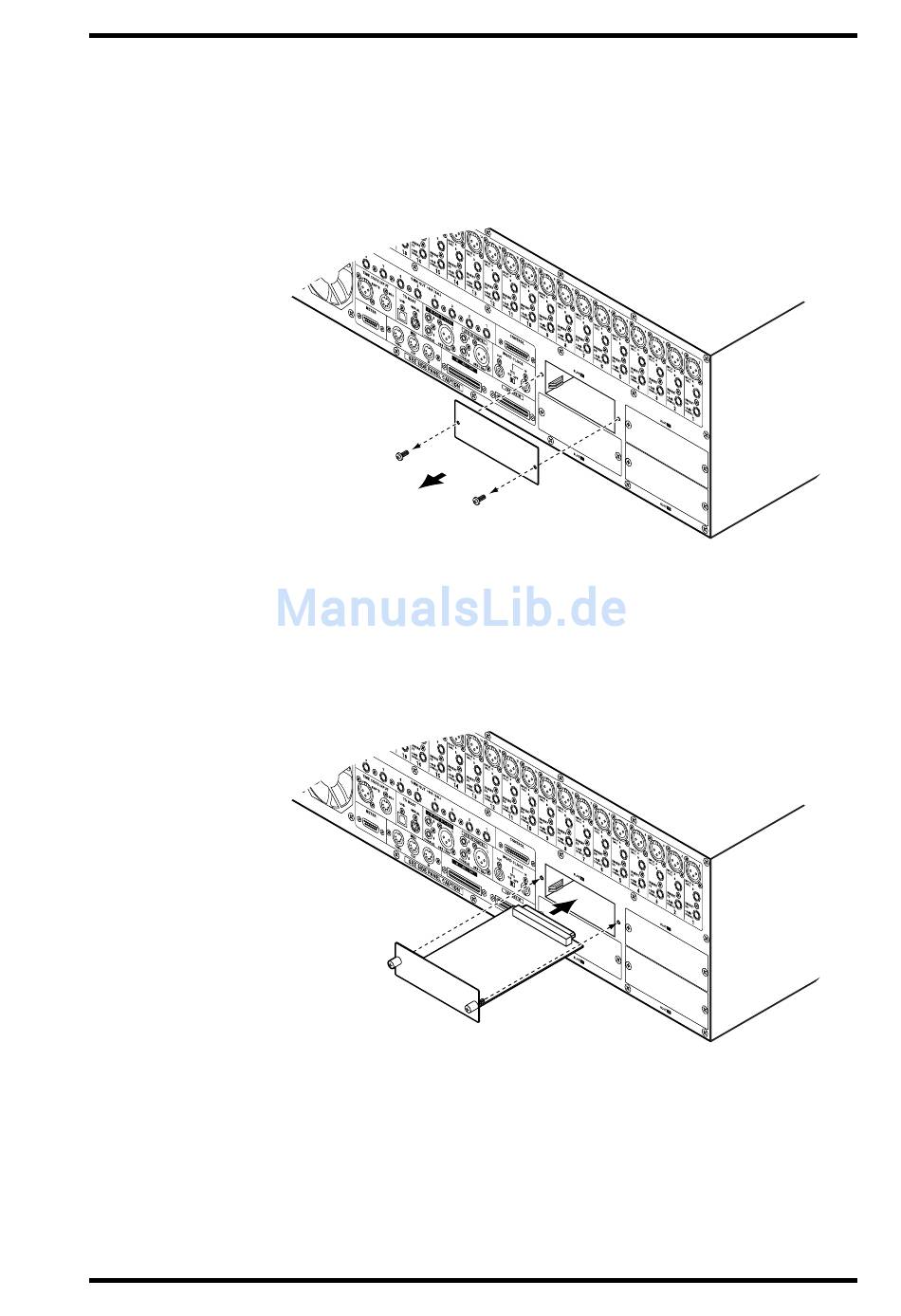

Lösen Sie die beiden Befestigungsschrauben und entfernen Sie die Schacht-
2
blende wie nachstehend gezeigt.
Bewahren Sie die Blende und Befestigungsschrauben an einem sicheren Ort auf.
Sorgen Sie dafür, dass die Platine entlang der beiden Schienen nach innen
3
gleitet und drücken Sie sie vollständig auf den Steckplatz. Um die Verbin-
dung herzustellen, müssen Sie die Platine zuletzt eventuell etwas stärker
drücken.
Arretieren Sie die Platine mit den beiliegenden Daumenschrauben. Diese
4
Schrauben müssen unbedingt festgedreht werden, um die Platine ord-
nungsgemäß zu erden und Funktionsstörungen des 02R96 zu vermeiden.
Auf der „Word Clock Select"-Seite (siehe S. 43) können Sie nachschauen, ob die Platine
erkannt wird.
Über die Schächte (Slots) des 02R96
