Die Fader-Gruppen sind nur im „Fader"-Modus belegt (wenn die Diode des FADER
MODE [FADER]-Tasters leuchtet). Siehe auch „Anwahl des Fader-Modus'" auf Seite 36.
Ausgabe (Routing) der Eingangskanäle
Die Signale der Eingangskanäle können folgendermaßen ausgegeben werden: an einen Bus,
an den Stereo-Bus und/oder an den zugeordneten Direct Out-Signalweg.

Verwendung der SELECTED CHANNEL ROUTING-Taster

Wählen Sie über die LAYER-Taster die benötigten Mische-
1
bene und drücken Sie den [SEL]-Taster des Kanals, dessen
Ausgabe Sie einstellen möchten.
Drücken Sie [1–8], [STEREO] und/oder [DIRECT], um den
2
Kanal an den betreffenden Signalweg anzulegen.
[1–8]: Hiermit ordnen Sie den gewählten Eingangskanal dem betref-
fenden Bus (1–8) zu.
[STEREO]: Hiermit ordnen Sie den gewählten Eingangskanal dem
Stereo-Bus zu.
DIRECT: Mit diesem Taster ordnen Sie dem gewählten Eingangskanal einen Direct Out-
Signalweg zu.
[FOLLOW PAN]: Hiermit bestimmen Sie, ob die Pan-Einstellung des gewählten Ein-
gangskanals vom Bus übernommen wird. Wenn diese Diode nicht leuchtet, liegt das Signal
an beiden Bussen mit demselben Pegel an. Leuchtet die Diode hingegen wohl, so richtet sich
der Kanalpegel im ungeradzahligen/geradzahligen Bus nach der Pan-Einstellung (was z.B.
für Stereo-Anwendungen wichtig ist).
Routing-Seiten
Die Routing-Einstellungen der Eingangskanäle können auf den Routing-Seiten überwacht
werden. Wenn Sie „Auto ROUTING Display" (Seite 201) aktiviert haben, erscheint die
betreffende Seite bei Drücken eines Tasters im SELECTED CHANNEL ROUTING-Feld
automatisch.
Wählen Sie mit dem SELECTED CHANNEL ROUTING [DISPLAY]-Taster eine
1
Routing-Seite.

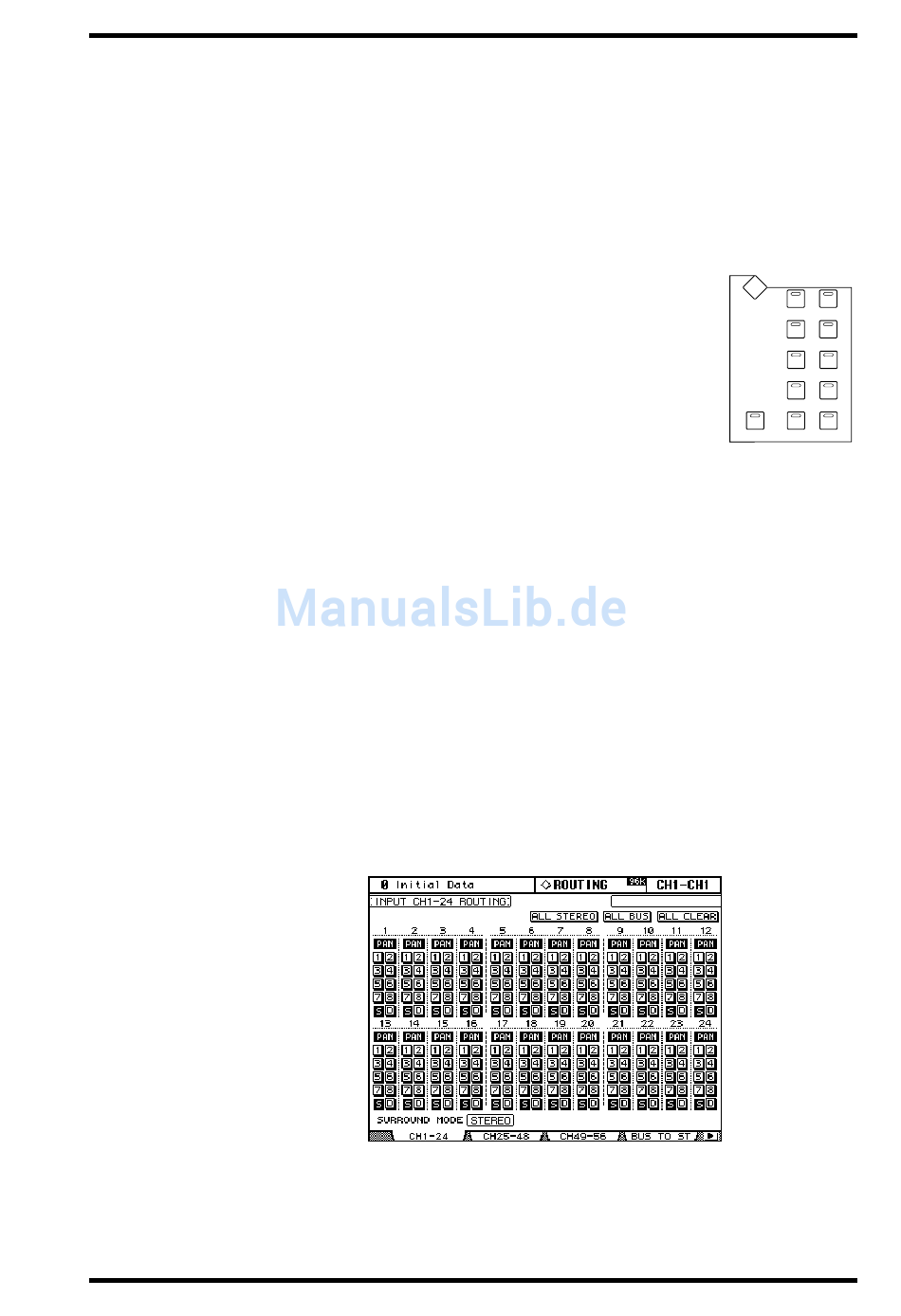

Die Routing-Parameter der 56 Eingangskanäle sind über drei Display-Seiten verteilt. Nach-
stehend sehen Sie die „Input CH 1–24 Routing"-Seite. Die übrigen Seiten sehen genauso aus.
Wählen Sie den benötigten Button mit den Cursor-Tastern oder dem Para-
2
meterrad und schalten Sie den Button mit dem [ENTER]-Taster oder INC/
DEC ein- bzw. aus.
Einen Kanal kann man auch über die LAYER-Taster und seinen [SEL]-Taster wählen.
Ausgabe (Routing) der Eingangskanäle
67
ROUTING
DISPLAY
1 2
3 4
5 6
7 8
FOLLOW PAN STEREO DIRECT
