Yamaha O2R96 Bedienungsanleitung Seite 24

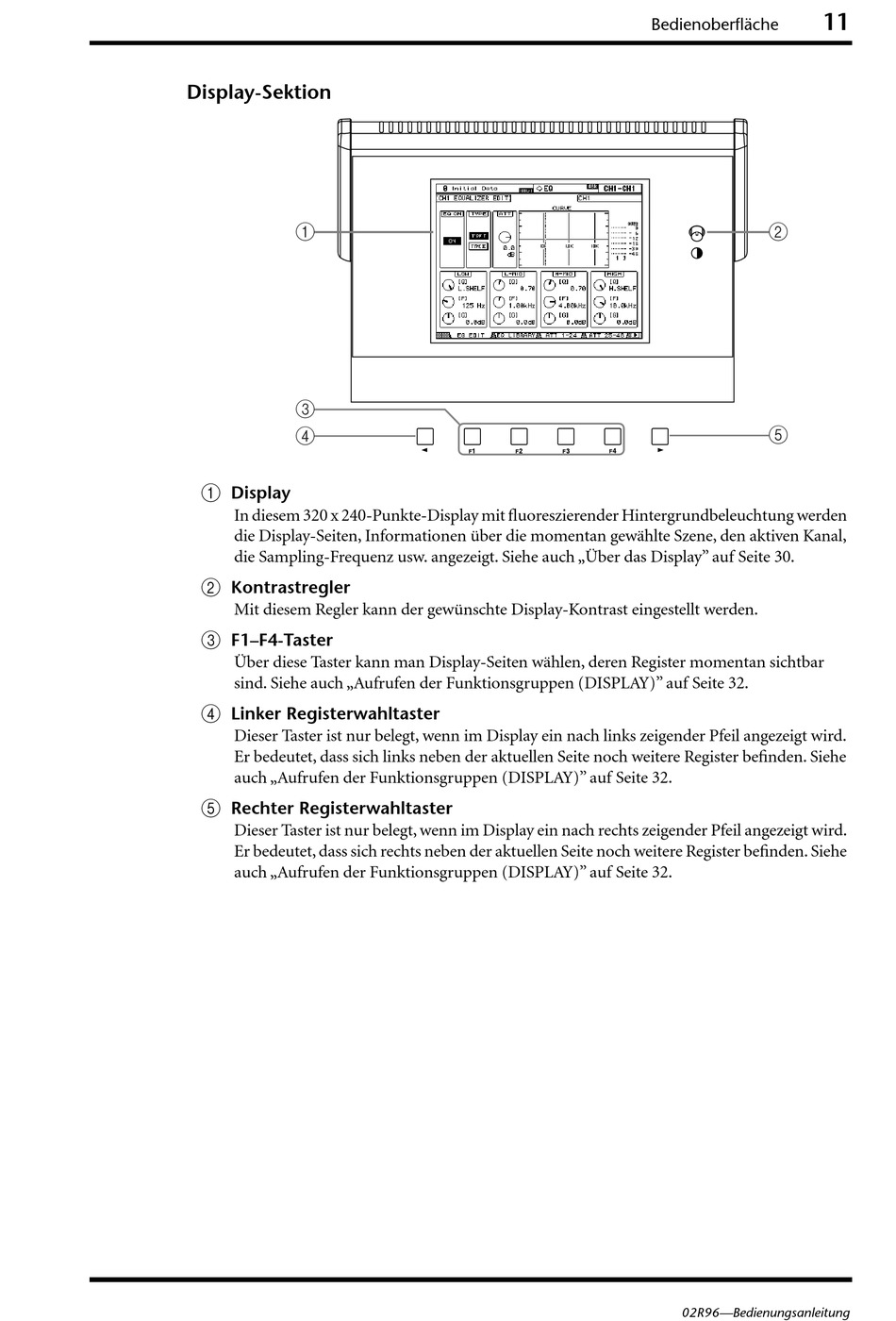

Display-Sektion
1
3
4
A
Display
In diesem 320 x 240-Punkte-Display mit fluoreszierender Hintergrundbeleuchtung werden
die Display-Seiten, Informationen über die momentan gewählte Szene, den aktiven Kanal,
die Sampling-Frequenz usw. angezeigt. Siehe auch „Über das Display" auf Seite 30.
B
Kontrastregler
Mit diesem Regler kann der gewünschte Display-Kontrast eingestellt werden.
C
F1–F4-Taster
Über diese Taster kann man Display-Seiten wählen, deren Register momentan sichtbar
sind. Siehe auch „Aufrufen der Funktionsgruppen (DISPLAY)" auf Seite 32.
D
Linker Registerwahltaster
Dieser Taster ist nur belegt, wenn im Display ein nach links zeigender Pfeil angezeigt wird.
Er bedeutet, dass sich links neben der aktuellen Seite noch weitere Register befinden. Siehe
auch „Aufrufen der Funktionsgruppen (DISPLAY)" auf Seite 32.
E
Rechter Registerwahltaster
Dieser Taster ist nur belegt, wenn im Display ein nach rechts zeigender Pfeil angezeigt wird.
Er bedeutet, dass sich rechts neben der aktuellen Seite noch weitere Register befinden. Siehe
auch „Aufrufen der Funktionsgruppen (DISPLAY)" auf Seite 32.
Bedienoberfläche
2
5
02R96—Bedienungsanleitung
11
