44
Kapitel 5—Digital-Ein-/Ausgänge & Cascade

Abschluss der Wordclock-Signalkette

Über BNC-Kabel verteilte Wordclock-Signale müssen ordnungsgemäß abgeschlossen wer-
den, um Ausfälle und Synchronisationsfehler zu vermeiden. Am besten wählen Sie für jedes
Gerät eine separate Wordclock-Verbindung. Außerdem muss es „terminiert" werden.
Außerdem wird erwähnt, welche Geräte abgeschlossen werden müssen. Der WORD
CLOCK 75Ω ON/OFF-Schalter muss in der Regel auf „ON" gestellt werden. „OFF" eignet
sich nur für Wordclock-Taktgeber mit besonderen Spezifikationen. Nachstehend werden
zwei Arten gezeigt, wie man das Wordclock-Signal verteilen kann.

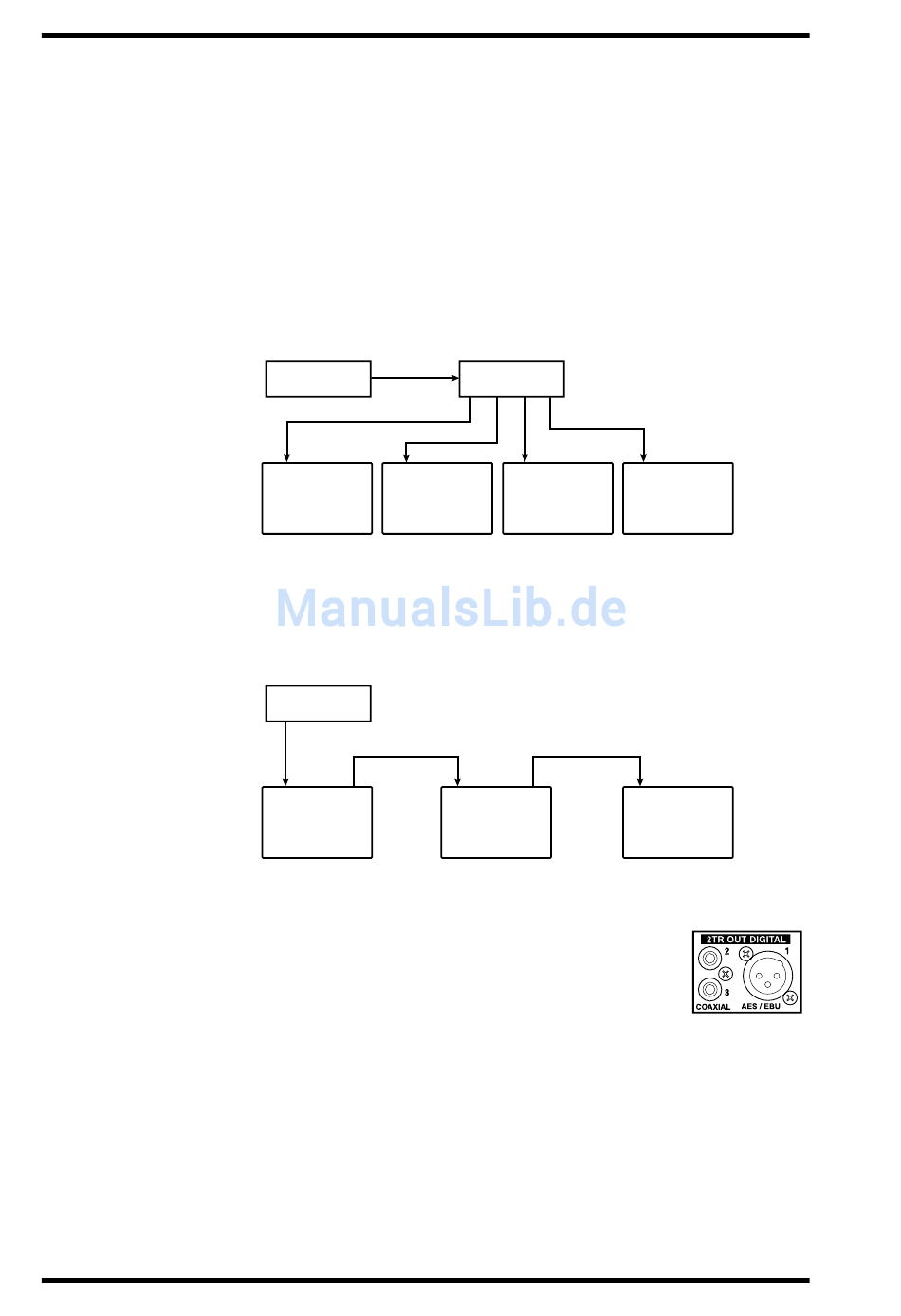

Sternverteilung

In diesem Beispiel wird ein dedizierter Wordclock-Verteiler verwendet, an den die Slaves
angeschlossen werden. Alle angeschlossenen Geräte müssen abgeschlossen werden.
Wordclock-Kette
In diesem Beispiel wird das Wordclock-Signal gemäß dem guten alten Daisy Chain-Prinzip
verteilt. Das heißt, dass das Wordclock-Signal jeweils an das nächste Gerät weitergereicht
wird. Dieses Verfahren eignet sich nicht für größere Anlagen.
2TR DIGITAL-Ausgänge
Das 02R96 bietet drei Digital-Ausgänge mit jeweils zwei Kanälen: 2TR
OUT DIGITAL AES/EBU 1 ist als XLR-3-32-Buchse ausgeführt und
überträgt Digital-Audiodaten im AES/EBU-Format. 2TR OUT DIGI-
TAL COAXIAL 2 und 3 sind als RCA/Cinch-Buchse ausgeführt. Hier
liegt ein Digital-Signal im Consumer-Format (IEC-60958) an. Auf
diese Ausgänge können folgende Signale geroutet werden: Busse, AUX-Wege, Stereo-Bus,
Insert Out-Punkt der Ein- oder Ausgangskanäle oder das CONTROL ROOM-Signal (siehe
S. 57). Schließlich können diese Buchsen auch als Direktausgänge genutzt werden (siehe
S. 57). Beim Hinunterkonvertieren der Auflösung kann auch eine Dither-Funktion verwen-
det werden (siehe S. 49).
02R96—Bedienungsanleitung
WC OUT
Wordclock-
Master
(BNC)
WC IN (BNC) WC IN (BNC)
Gerät A Gerät B
Terminator = AN Terminator = AN
Wordclock-Slave Wordclock-Slave
Wordclock-
Master
WC OUT (BNC)
WC IN WC OUT
(BNC) (BNC)
Gerät A
Terminator = AN
Wordclock-Slave
Wordclock-
Verteilerbox
WC IN (BNC)
Gerät C
Terminator = AN
Wordclock-Slave
WC IN WC OUT
(BNC) (BNC)
Gerät B
Terminator = AN
Wordclock-Slave
WC IN (BNC)
Gerät D
Terminator = AN
Wordclock-Slave
WC IN
(BNC)
Gerät C
Terminator = AN
Wordclock-Slave
