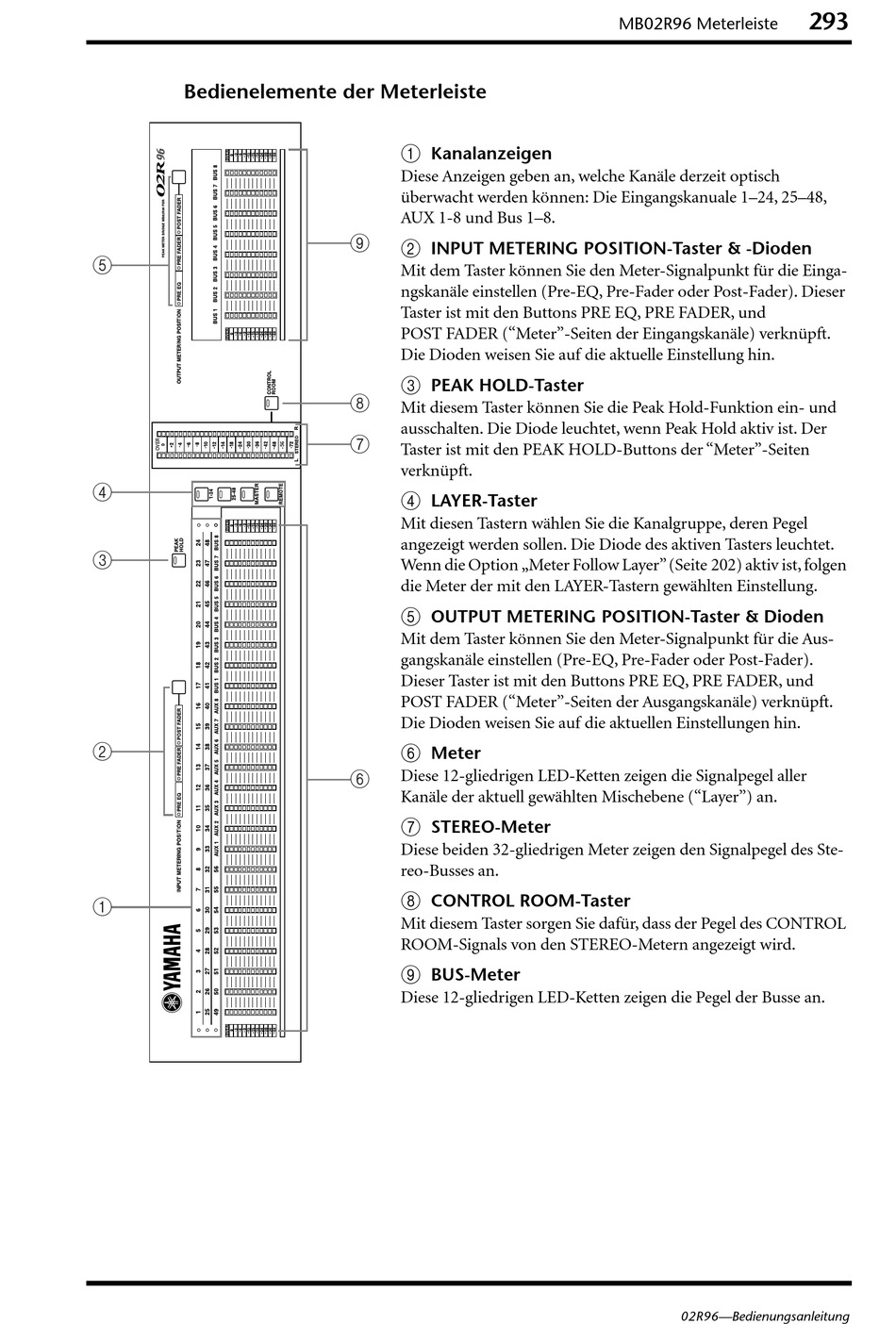

Bedienelemente der Meterleiste
5
4
3
2
1
A
Kanalanzeigen
Diese Anzeigen geben an, welche Kanäle derzeit optisch
überwacht werden können: Die Eingangskanuale 1–24, 25–48,
AUX 1-8 und Bus 1–8.
9
B
INPUT METERING POSITION-Taster & -Dioden
Mit dem Taster können Sie den Meter-Signalpunkt für die Einga-
ngskanäle einstellen (Pre-EQ, Pre-Fader oder Post-Fader). Dieser
Taster ist mit den Buttons PRE EQ, PRE FADER, und
POST FADER ("Meter"-Seiten der Eingangskanäle) verknüpft.
Die Dioden weisen Sie auf die aktuelle Einstellung hin.
C
PEAK HOLD-Taster
8
Mit diesem Taster können Sie die Peak Hold-Funktion ein- und
ausschalten. Die Diode leuchtet, wenn Peak Hold aktiv ist. Der
7
Taster ist mit den PEAK HOLD-Buttons der "Meter"-Seiten
verknüpft.
D
LAYER-Taster
Mit diesen Tastern wählen Sie die Kanalgruppe, deren Pegel
angezeigt werden sollen. Die Diode des aktiven Tasters leuchtet.
Wenn die Option „Meter Follow Layer" (Seite 202) aktiv ist, folgen
die Meter der mit den LAYER-Tastern gewählten Einstellung.
E
OUTPUT METERING POSITION-Taster & Dioden
Mit dem Taster können Sie den Meter-Signalpunkt für die Aus-
gangskanäle einstellen (Pre-EQ, Pre-Fader oder Post-Fader).
Dieser Taster ist mit den Buttons PRE EQ, PRE FADER, und
POST FADER ("Meter"-Seiten der Ausgangskanäle) verknüpft.
Die Dioden weisen Sie auf die aktuellen Einstellungen hin.
F
Meter
Diese 12-gliedrigen LED-Ketten zeigen die Signalpegel aller
6
Kanäle der aktuell gewählten Mischebene ("Layer") an.
G
STEREO-Meter
Diese beiden 32-gliedrigen Meter zeigen den Signalpegel des Ste-
reo-Busses an.
H
CONTROL ROOM-Taster
Mit diesem Taster sorgen Sie dafür, dass der Pegel des CONTROL
ROOM-Signals von den STEREO-Metern angezeigt wird.
I
BUS-Meter
Diese 12-gliedrigen LED-Ketten zeigen die Pegel der Busse an.
