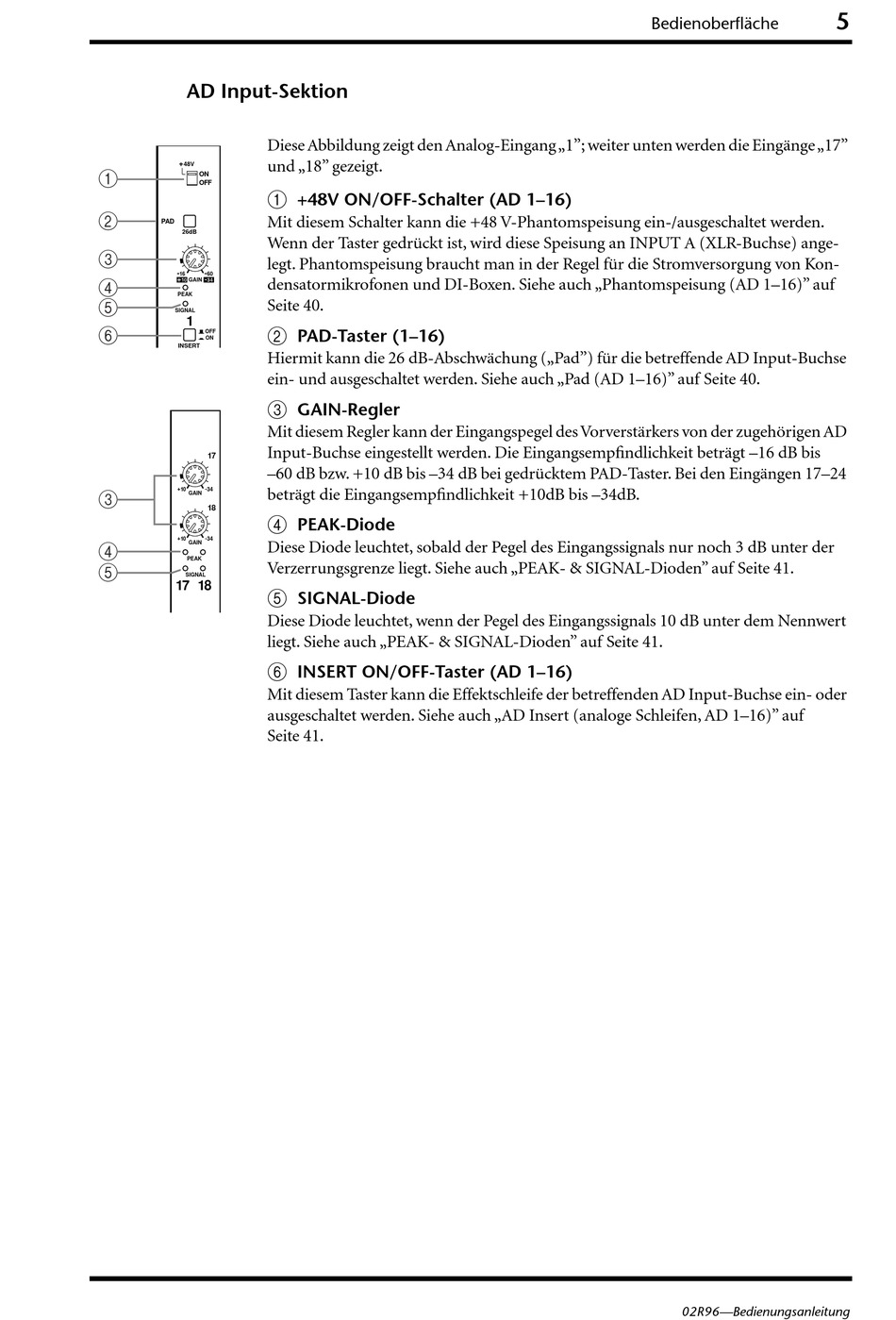

Yamaha O2R96 Bedienungsanleitung Seite 18

AD Input-Sektion
Diese Abbildung zeigt den Analog-Eingang „1"; weiter unten werden die Eingänge „17"
und „18" gezeigt.
+
48V
1
ON
OFF
A
2
Mit diesem Schalter kann die +48 V-Phantomspeisung ein-/ausgeschaltet werden.
PAD
26dB
Wenn der Taster gedrückt ist, wird diese Speisung an INPUT A (XLR-Buchse) ange-
3
legt. Phantomspeisung braucht man in der Regel für die Stromversorgung von Kon-
- -
16 60
densatormikrofonen und DI-Boxen. Siehe auch „Phantomspeisung (AD 1–16)" auf
GAIN
4
PEAK
5 Seite 40.
SIGNAL
1
6 B
OFF
ON
INSERT
Hiermit kann die 26 dB-Abschwächung („Pad") für die betreffende AD Input-Buchse
ein- und ausgeschaltet werden. Siehe auch „Pad (AD 1–16)" auf Seite 40.
C
Mit diesem Regler kann der Eingangspegel des Vorverstärkers von der zugehörigen AD
Input-Buchse eingestellt werden. Die Eingangsempfindlichkeit beträgt –16 dB bis
17
–60 dB bzw. +10 dB bis –34 dB bei gedrücktem PAD-Taster. Bei den Eingängen 17–24
+ 10 34 beträgt die Eingangsempfindlichkeit +10dB bis –34dB.
3 GAIN
18
D
+ 10 34
GAIN Diese Diode leuchtet, sobald der Pegel des Eingangssignals nur noch 3 dB unter der
4
PEAK
Verzerrungsgrenze liegt. Siehe auch „PEAK- & SIGNAL-Dioden" auf Seite 41.
5
SIGNAL
17 18
E
Diese Diode leuchtet, wenn der Pegel des Eingangssignals 10 dB unter dem Nennwert
liegt. Siehe auch „PEAK- & SIGNAL-Dioden" auf Seite 41.
F
Mit diesem Taster kann die Effektschleife der betreffenden AD Input-Buchse ein- oder
ausgeschaltet werden. Siehe auch „AD Insert (analoge Schleifen, AD 1–16)" auf
Seite 41.
+48V ON/OFF-Schalter (AD 1–16)
PAD-Taster (1–16)
GAIN-Regler
PEAK-Diode
SIGNAL-Diode
INSERT ON/OFF-Taster (AD 1–16)
Bedienoberfläche
02R96—Bedienungsanleitung
5
