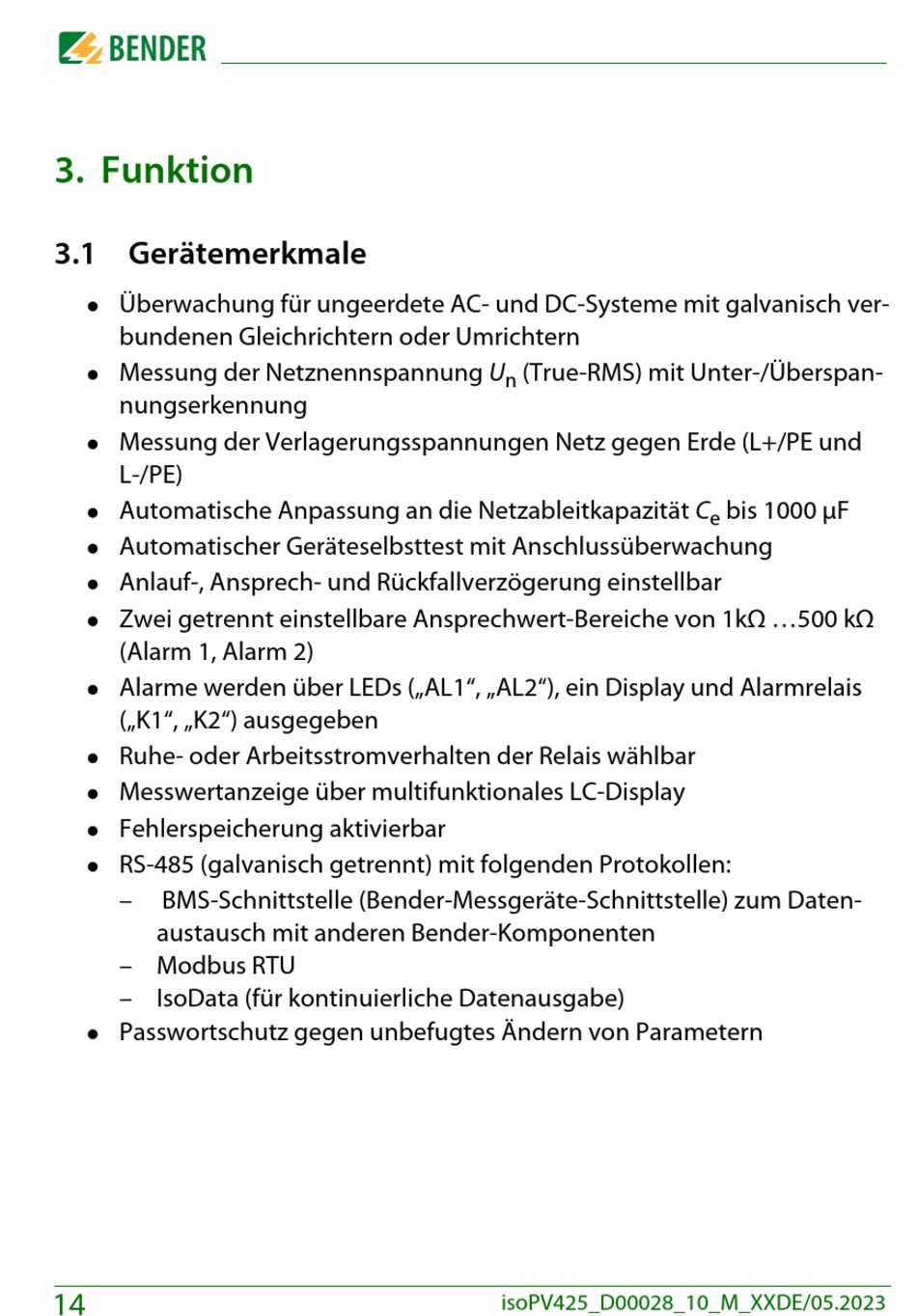

Bender ISOMETER isoPV425 Handbuch Seite 14

3. Funktion
3.1 Gerätemerkmale
Überwachung für ungeerdete AC- und DC-Systeme mit galvanisch ver-
 
bundenen Gleichrichtern oder Umrichtern
Messung der Netznennspannung U
 
nungserkennung
Messung der Verlagerungsspannungen Netz gegen Erde (L+/PE und
 
L-/PE)
Automatische Anpassung an die Netzableitkapazität C
 
Automatischer Geräteselbsttest mit Anschlussüberwachung
 
Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
 
Zwei getrennt einstellbare Ansprechwert-Bereiche von 1kΩ ...500 kΩ
 
(Alarm 1, Alarm 2)
Alarme werden über LEDs („AL1", „AL2"), ein Display und Alarmrelais
 
(„K1", „K2") ausgegeben
Ruhe- oder Arbeitsstromverhalten der Relais wählbar
 
Messwertanzeige über multifunktionales LC-Display
 
Fehlerspeicherung aktivierbar
 
RS-485 (galvanisch getrennt) mit folgenden Protokollen:
 
– BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Daten-
austausch mit anderen Bender-Komponenten
– Modbus RTU
– IsoData (für kontinuierliche Datenausgabe)
Passwortschutz gegen unbefugtes Ändern von Parametern
 
14
(True-RMS) mit Unter-/Überspan-
n
isoPV425_D00028_10_M_XXDE/05.2023
bis 1000 μF
e
