6 Installation
Kommunikationskarte anschließen
6.4.3 Einen Datenlogger über RS485 anschlie-
ßen
6.4.3.1 Einleitung
HINWEIS
Unerwünschte Ströme.
Wenn mehrere Wechselrichter über RS485
miteinander verbunden sind, können bei einigen
Installationsvarianten unerwünschte Ströme
fließen.
► GND und VCC nicht verwenden.
► Wenn die Kabelschirmung zum Schutz
gegen Blitzeinschlag benutzt werden soll,
das Gehäuse nur eines der Wechselrichter
in der RS485-Reihe erden.

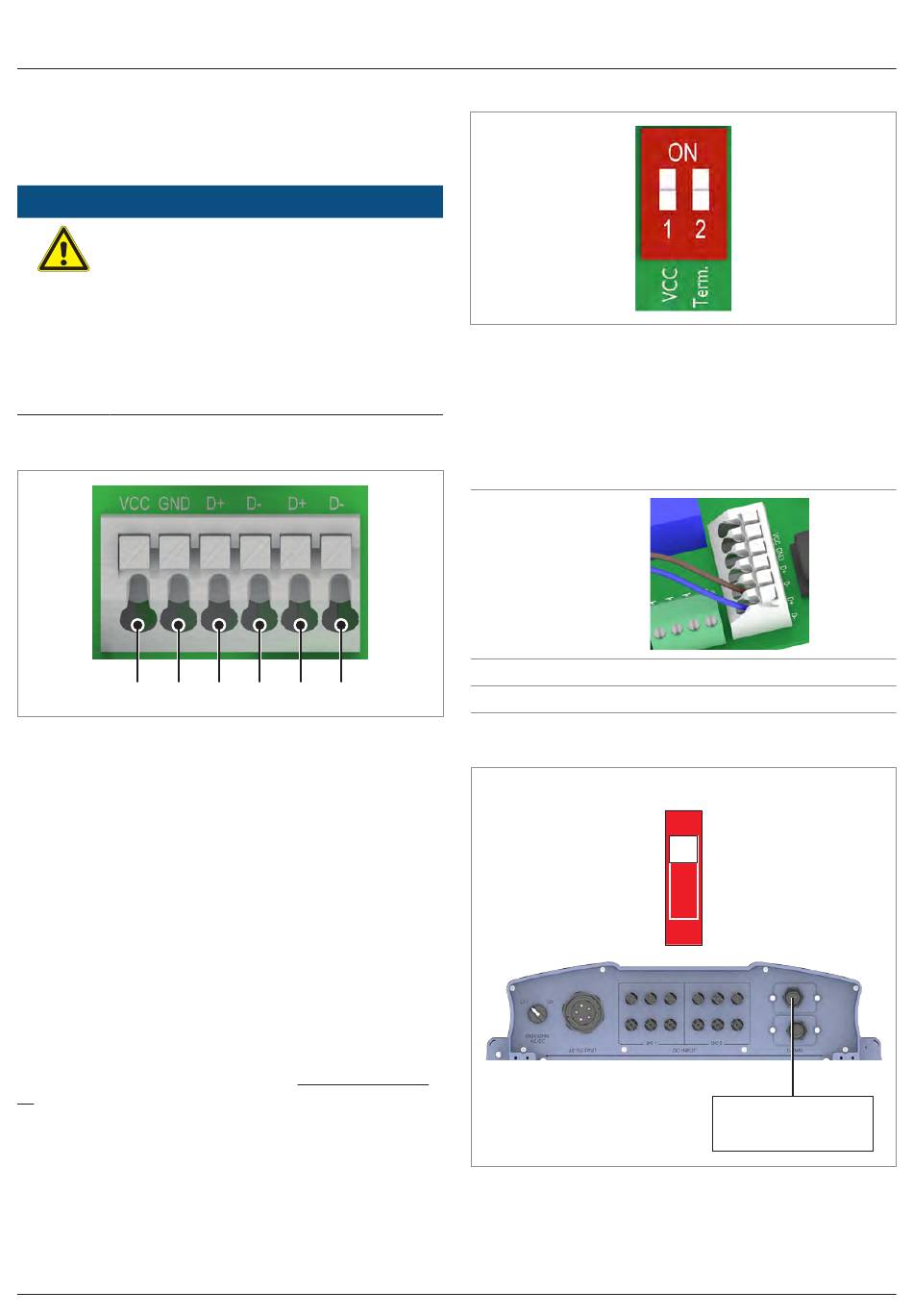

Klemmenbelegung des RS485-Klemmenblocks
1 2
1 VCC (+12 V; 0.5 A)
2 GND
3 DATA+ (RS485)
4 DATA– (RS485)
5 DATA+ (RS485)
6 DATA– (RS485)
Klemmenpaar 3/4 oder 5/6 kann genutzt werden. Das zweite
Klemmenpaar wird nur benötigt, wenn mehrere Wechselrichter
über RS485 miteinander verbunden werden.
Datenformat
Baudrate 9600, 19200, 38400; Standard: 19200
Daten-Bits 8
Stopp-Bit 1
Parität nicht zutreffend
Die Baudrate kann nach der Inbetriebahme am Display des
Wechselrichters eingestellt werden, siehe „8.3.3 Baudrate" S.
81.
52
3 4 5 6
DIP-Schalter für RS485-Abschusswiderstand und VCC
1 VCC (+12 V; 0.5 A)
2 RS485-Abschlusswiderstand
Anschluss des Datenloggers
Der Datenlogger muss MODBUS RTU mit SUNDSPEC-Proto-
koll unterstützen.
Am Wechselrichter werden einzelne Drähte angeschlossen.
DATA+ Klemme 3 oder 5
DATA– Klemme 4 oder 6
Anschlussplan für einen einzelnen Wechselrichter
Abschlusswiderstand = ON (EIN)
Installations- und Betriebsanleitung für Wechselrichter RPI M30A EU V3 DE 2018-09-19
ON
1
RS485
Datenlogger
