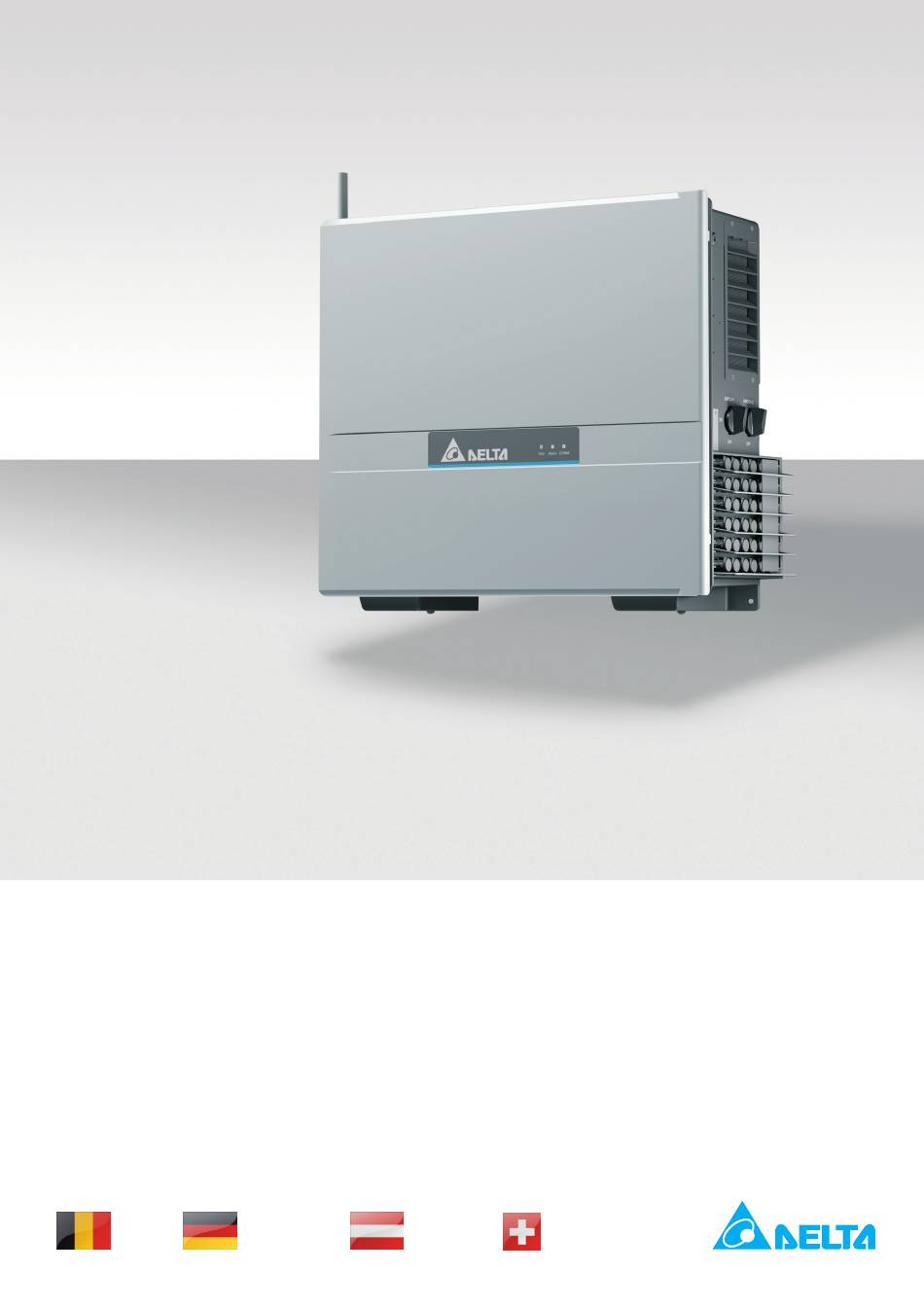

Installationskurzanleitung Solar-Wechselrichter M70A_260 Flex (Delta-Teilenummer RPI703M260000, Produktversion L oder M) Belgien Deutschland Österreich Schweiz...
Seite 2
Wechselrichters geändert haben. Vor Beginn der Ins- tallationsarbeiten deshalb immer unter solarsolutions. delta-emea.com prüfen, ob eine neuere Version dieser Installationskurzanleitung bzw. der ausführlichen Ins- tallations- und Betriebsanleitung verfügbar sind. Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
► Nach Beendigung der Arbeiten die Tür wieder angebrachten Abdeckungen zugänglich. korrekt schließen und festschrauben. Prüfen, ob ● An die RS485-Schnittstellen dürfen nur Geräte nach SELV die Tür dicht abschließt. (EN 60950) angeschlossen werden. Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 4
Lieferumfang MOU-H INV-I INV-Q INV-X Keine beschädigten Komponenten verwenden! Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 5
Lieferumfang Sub-1G DC-P+ SUB-A Amphenol H4 – 4/6 mm DC+ (H4CFC4D●MS) M70A: 18x DC-P– SUB-M Amphenol H4 – 4/6 mm DC– (H4CMC4D●MS) M70A: 18x DC-T SUB-S DC-B Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
0,25 ... 1,5 mm RS485/USB Adapter Sie benötigen einen Windows-PC mit RS485/USB- Zubehör muss separat bestellt werden. Adapter. Auf dem PC muss die Delta Service Softare (DSS) installiert sein. Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Der Wechselrichter hat keine galvanische Trennung. WEEE Der Wechselrichter darf nicht mit dem Hausmüll entsorgt werden. Befolgen Sie immer die Entsorgungsrichtlinien für Elektrogerät in Ihrem Land oder Ihrer Region. Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 8
Abmessungen 144,5 263,4 Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 9
Abmessungen Sub-1G Wi-Fi Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Montage 2020 2021 2022 2023 2024 > 600 > 300 > 300 Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 11
Montage > 300 ... 600 > 300 > 300 > 50 > 300 > 300 Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 12
Montage Ø 6,5 mm M70A: 69 kg 7 mm / 6 Nm 7 mm / 6 Nm Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 13
Montage M6 / 3,9 Nm M70A: 69 kg Ø13 mm 24.5 Nm M6 / 3,9 Nm Ø13 mm Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 14
Montage SWITCH 1 SWITCH 2 Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 15
Kommunikationskarte RS485 Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 16
Abschlusswiderstand anschlie- ßen. Wenn der Datenlogger keinen integrierten RS485- Abschlusswiderstand hat, den Datenlogger in der Mitte Datenlogger des RS485-Bus anschließen. RS485 RS485 RS485 Datenlogger Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Externe Abschaltung – (EPO) V1 + K1 = 0% V1 + K1 = 30% V1 + K1 = 60% V1 + K1 = 100% reserviert – reserviert – Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 18
PC anschließen Delta Service Software (DSS ) RS485 RS485/USB Adapter Windows PC PC über den RS485/USB-Adapter mit Wechselrichter verbinden. Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Netz (AC) anschließen M70A 31 Nm 180 mm 14,7 Nm Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 20
Netz (AC) anschließen 35 ... 120 mm 60 ... 120 mm Al se 20 mm L1 / L2 / L3 / N Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Solarmodule (DC) anschließen DC-P+ DC-P– Amphenol H4 – 4/6 mm Amphenol H4 – 4/6 mm DC+ (H4CFC4D●MS) DC– (H4CMC4D●MS) M70A: 18x M70A: 18x DC-T DC-B M70A M70A DC-B Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 22
SWITCH 2 Delta Service Software (DSS ) Windows PC Der Wechselrichter muss mit Wechselstrom (Netz) Die Software starten und Wechselrichter in Betrieb und/oder Gleichstrom (Solarmodule) versorgt sein. nehmen. Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 23
Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
(eindrähtig, mehrdrähtig, feindrähtig mit Ade- Spezifikation Kupferkabel rendhülse) 60 bis 120 mm (rund eindrähtig, rund mehrdrähtig, sektorför- Spezifikation Aluminiumkabel mig) Überspannungskategorie Typ 2 (EN 61463-11), austauschbar, Kombi-Typ 1+2 nachrüst- Überspannungsableiter Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
Seite 25
3) Für cos phi = 1 (VA = W) 4) Bei Umgebungstemperaturen ≤ 40 °C 5) AC-Spannung und Frequenzbereich werden anhand der jeweiligen Länderbestimmungen programmiert. 6) Leistungsaufnahme mit Standby-Kommunikation Delta M70A Flex (RPI703M260000, Produktversion L oder M) Installationskurzanleitung EU V1 DE 2021-04-14...
