Delta M70A 260 Installation Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Delta Anleitungen
  4. Wechselrichter
  5. M70A 260
  6. Installation und betriebsanleitung

Delta M70A 260 Installation Und Betriebsanleitung

Solar-wechselrichter
Vorschau ausblenden Andere Handbücher für M70A 260:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installations- und Betriebsanleitung
Installations- und Betriebsanleitung
Solar-Wechselrichter
Solar-Wechselrichter

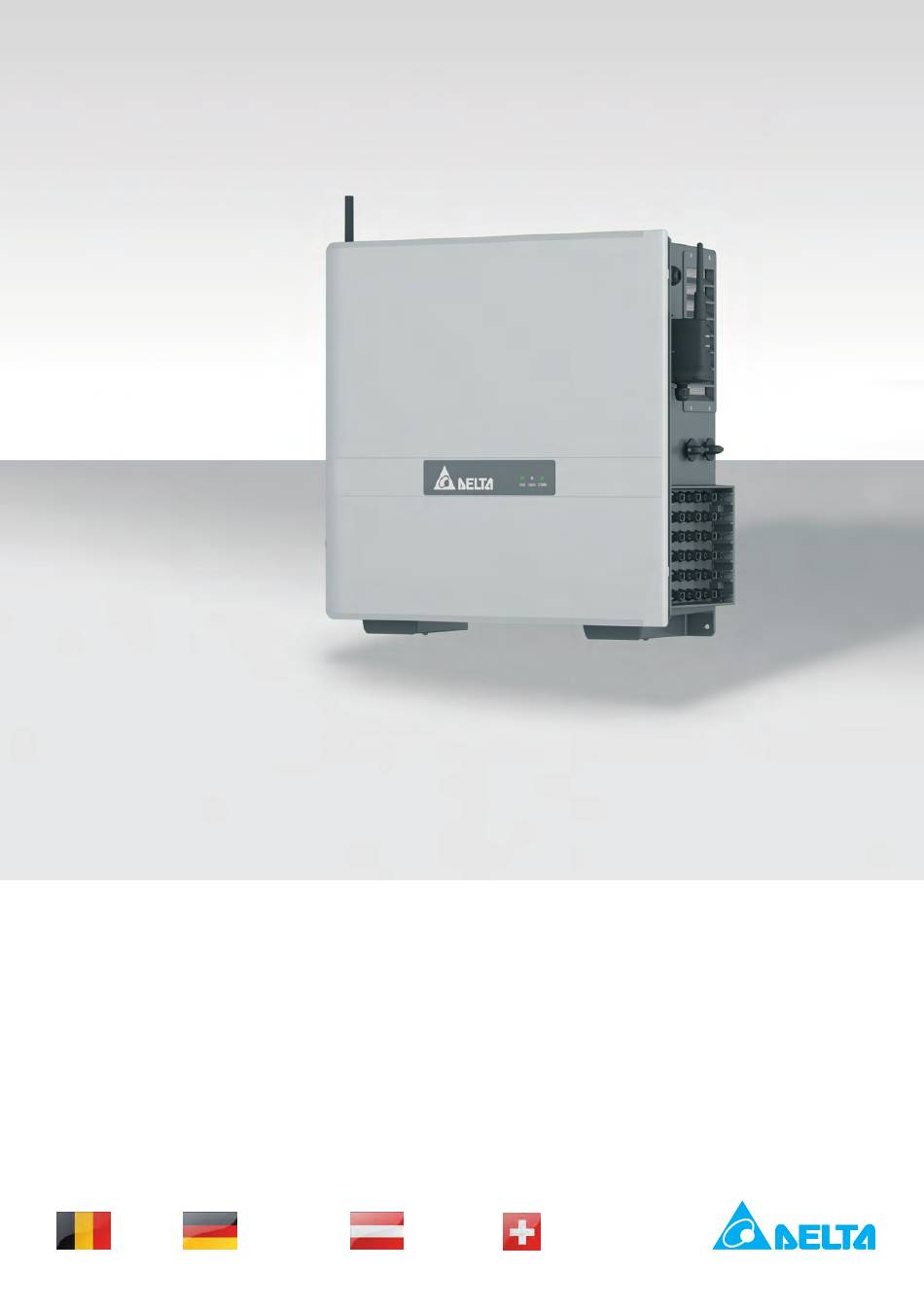

M70A_260 (Delta-Teilenummer RPI703M260000)
M70A_260 (Delta-Teilenummer RPI703M260000)
Belgien
Belgien
Deutschland
Deutschland
Österreich
Österreich
Schweiz
Schweiz

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Delta M70A 260

Inhaltszusammenfassung für Delta M70A 260

  • Seite 1 Installations- und Betriebsanleitung Installations- und Betriebsanleitung Solar-Wechselrichter Solar-Wechselrichter M70A_260 (Delta-Teilenummer RPI703M260000) M70A_260 (Delta-Teilenummer RPI703M260000) Belgien Belgien Deutschland Deutschland Österreich Österreich Schweiz Schweiz...
  • Seite 2 Installations- und Betriebshandbuchs Autorisierter Repräsentant für dieses Produkt in der EU: verfügbar ist. Delta Electronics (Netherlands) B.V. Zandsteen 15 © Copyright – Delta Electronics (Netherlands) B.V. – Alle Rechte vorbehalten. 2132 MZ Hoofddorp Dieses Handbuch ist für die Verwendung durch Elektroinstalla- Niederlande teure bestimmt, die für die Installation und Inbetriebnahme von...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Über dieses Handbuch ............7 Zweck dieses Handbuchs .
  • Seite 4 MyDeltaSolar App mit DC1 Datenkollektor von Delta ........
  • Seite 5 Inbetriebnahme mit der Delta Service Software (DSS) ........
  • Seite 6 Inhaltsverzeichnis 12.5 Wi-Fi-Modul nach der Inbetriebnahme installieren........190 12.6 Arbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden .

  • Seite 7: Über Dieses Handbuch

    Fehlermeldungen, ihre Ursachen sowie Maßnahmen zur selrichter schnell verfügbar ist. Beseitigung der Fehler sind im Kapitel 9. Fehlermeldungen Delta Electronics ist nicht für Schäden verantwortlich, die und Fehlerbehebung aufgelistet. Befolgen Sie unbedingt die dadurch entstehen, dass die Sicherheitsanweisungen und Anweisungen. Versuchen Sie niemals, einen Fehler, der mit Arbeitsanweisungen dieses Handbuchs nicht befolgt wurden.

  • Seite 8: Warnhinweise Und Warnsymbole

    1 Über dieses Handbuch Warnhinweise und Warnsymbole Warnhinweise und Warnsymbole Schreib- und Kennzeichnungskonven- tionen In diesem Handbuch werden folgende Warnhinweise und Warn- symbole verwendet, um potenzielle Gefahren und Maßnahmen In diesem Handbuch werden bestimmte Inhalte besonders zur Reduzierung dieser Gefahren zu beschreiben. gekennzeichnet.

  • Seite 9: Grundlegende Sicherheitsanweisungen

    Licht nicht direkt auf die Solar- weisungen und Arbeitsanweisungen dieses Handbuchs module fällt. installiert und betrieben werden. Delta Electronics ist nicht ► Den Wechselrichter niemals unter Last von für Schäden verantwortlich, die dadurch entstehen, dass den Solarmodulen trennen.

  • Seite 10: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der Wechselrichter darf nur für den vorgesehenen Verwendungs- zweck eingesetzt werden. Die bestimmungsgemäße Verwendung des Wechselrichters ist wie folgt definiert: ● Verwendung in stationären Solaranlagen, die an das öffent- liche Stromnetz angeschlossen sind. Zur Umwandlung des Gleichstroms, der von den Solarmodulen der Solaranlage erzeugt wird, in Wechselstrom, der in das öffentliche Strom- netz eingespeist wird.

  • Seite 11: Produktübersicht

    4 Produktübersicht Lieferumfang Produktübersicht Lieferumfang ► Vor Beginn der Installationsarbeiten den Lieferumfang auf Vollständigkeit und alle Komponenten auf Beschädigungen prüfen. ► Keine beschädigten Komponenten verwen- den. ► Die Verpackung aufbewahren. 4.1.1 Wechselrichter Teil Beschreibung Teil Beschreibung Zum Einhängen des Wechselrich- ters Wechselrichter Montageplatte...

  • Seite 12: Sub-1G-Antenne

    4 Produktübersicht Lieferumfang 4.1.2 Sub-1G-Antenne Zum Befestigen der Sub-1G-An- tenne am Wechselrichter. Sub-1G-Antenne Halterung Zum Festschrauben der Halterung am Wechselrichter; Schrauben mit Federring und Unterlegscheibe Befestigungsschrau- 4.1.3 Separat zu bestellendes Zubehör Zubehör für die Bodenmontage Zum Befestigen der Standfüße an Zum Festschrauben des Wechsel- dem Wechselrichter;...

  • Seite 13: Übersicht Komponenten Und Anschlüsse

    4 Produktübersicht Lieferumfang Übersicht Komponenten und Anschlüsse Abb. 4.1: Übersicht der externen Komponenten und Anschlüsse Luftaustritt AC-Kabeldurchführung Wi-Fi-Modul (optionales Zubehör) Kabeldurchführung für RS485, digitale Eingänge, potenzi- alfreie Kontakte, externe Abschaltung DC-Trennschalter 1 + 2 Typenschild DC-Anschlussfeld Lufteintritt mit Lüftermodul Erdungsanschluss Sub-1G-Antenne Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 14 4 Produktübersicht Übersicht Komponenten und Anschlüsse Abb. 4.2: Übersicht der internen Komponenten 11 DC-Überspannungsableiter Typ 2 14 AC-Anschlussklemmen 12 Interner Lüfter 2 15 Interner Lüfter 1 13 AC-Überspannungsableiter Typ 2 16 Anschlussklemmen für RS485, digitale Eingänge, externe Abschaltung und potenzialfreie Kontakte Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 15: Leds

    4 Produktübersicht LEDs LEDs Alarm Erläuterung Grid Countdown (Wechselrichter startet). Wechselrichter ist mit dem Netz verbun- den. Fehler. Abschaltung durch externes Signal. Warnung. Fehler Solaranlage. Netz LED: grün Grid Warnung Solaranlage. Alarm Alarm LED: rot / gelb Comm. Kommunikation LED: rot / gelb / grün Kein DC.

  • Seite 16: Ac-Seitige Komponenten

    4 Produktübersicht AC-seitige Komponenten AC-seitige Komponenten 4.4.2 AC-Anschlussklemme 4.4.1 AC-Kabeldurchführung Abb. 4.4: AC-Klemmenblock Der Wechslerichter ist geeignet für Netze mit 3 Phasen mit/ ohne Neutralleiter. Abb. 4.3: AC-Kabeldurchführung Der PE-Anschluss ist als separater Schraubbolzen realisiert. Die AC-Kabelverschraubung besteht aus mehreren Dichtungs- M10-Mutter, Federring und Unterlegscheibe sind im Wechsel- ringen für unterschiedliche Kabeldurchmesser.

  • Seite 17: Ac-Überspannungsableiter Typ 2

    4 Produktübersicht DC-seitige Komponenten DC-seitige Komponenten 4.4.3 AC-Überspannungsableiter Typ 2 4.5.1 DC-Anschlussfeld Abb. 4.5: Ansicht der AC-Überspannungsableiter bei entfernter Schutzabdeckung Der Wechselrichter hat austauschbare AC-Überspannungsab- Abb. 4.6: DC-Anschlussfeld leiter Typ 2, die den Wechselrichter vor zu hohen Spannungen schützen. Die AC-Überspannungsleiter Typ 2 werden im Block Das DC-Anschlussfeld hat 18 Paar DC-Steckverbinder (6 MPP- ausgetauscht.

  • Seite 18: Dc-Trennschalter

    4 Produktübersicht DC-seitige Komponenten 4.5.2 DC-Trennschalter Abb. 4.10: Beide DC-Trennschalter in der Position ON (EIN) = die Verbindung zu den Solarmodulen ist geschlossen Abb. 4.8: DC-Trennschalter Die Verbindung zwischen Wechselrichter und Solarmodulen ist Die DC-Trennschalter sind am Wechselrichter mit den engli- geschlossen, wenn beide DC-Trennschalter in Position ON schen Worten „SWITCH 1“...

  • Seite 19: Dc-Überspannungsableiter Typ 2

    4 Produktübersicht DC-seitige Komponenten 4.5.3 DC-Überspannungsableiter Typ 2 Abb. 4.11: Ansicht der DC-Überspannungsableiter bei entfernter Abdeckung Der Wechselrichter hat austauschbare DC-Überspannungs- ableiter Typ 2, die den Wechselrichter vor zu hohen Spannun- gen schützen. Die DC-Überspannungsableiter Typ 2 werden im Block ausgetauscht. Typ 2 OCM gemäß...

  • Seite 20: Kommunikationsanschluss

    4 Produktübersicht Kommunikationsanschluss Kommunikationsanschluss Anschluss Anschlusstyp 2 x RS485 (DATA+ und DATA–) Klemmenblock 1 x VCC (12 V, 0,5 A) Klemmenblock 6 x digitale Eingänge Klemmenblock 2 x potenzialfreie Kontakte Klemmenblock 1 x externe Abschaltung (EPO) Klemmenblock Tab. 4.6.: Anschlüsse auf der Kommunikationskarte Verdrilltes und geschirmtes Kabeltyp Kabel (CAT5 oder CAT6)

  • Seite 21: Erdungsanschlüsse

    4 Produktübersicht Erdungsanschlüsse Erdungsanschlüsse 4.7.2 PE-Anschluss 4.7.1 Erdungsschraube Abb. 4.15: PE-Anschluss M10-Mutter, Federring und Unterlegscheibe sind im Wechsel- richter montiert. Eine Zahnscheibe wird nicht benötigt. Abb. 4.14: Grounding screw on the left foot of the inverter M6 screw, spring washer and washer are included in the scope of delivery.

  • Seite 22: Kühlsystem

    4 Produktübersicht Kühlsystem Kühlsystem 4.8.2 Interne Lüfter Die internen Lüfter verwirbeln die Luft im Inneren des Wechsel- richters, um Hitzestauungen zu vermeiden. 4.8.1 Lufteintritt, Luftaustritt und Lüftermodul Abb. 4.18: Position des internen Lüfters 1 Abb. 4.16: Lufteintritt mit Lüftermodul auf der linken Seite Abb.

  • Seite 23: Interne Kühlkörper

    4 Produktübersicht Sub-1G-Antenne Sub-1G-Antenne 4.8.3 Interne Kühlkörper Abb. 4.20: Rückseitige Abdeckplatte Abb. 4.21: Sub-1G-Antenne Die rückseitige Abdeckplatte kann entfernt werden. Sub-1G-Antenne und Montagematerial sind im Lieferumfang enthalten. Verwandte Themen „5.6 Gerätekommunikation und Anlagenüberwachung planen“, S. 45 „6. Inbetriebnahme planen“, S. 52 „7.9 Sub-1G-Antenne installieren (optional)“, S.

  • Seite 24: Wi-Fi-Modul

    4 Produktübersicht Wi-Fi-Modul 4.10 Wi-Fi-Modul Abb. 4.22: Wi-Fi-Modul Das Wi-Fi-Modul ist Zubehör, das separat bestellt werden muss. Verwandte Themen „6. Inbetriebnahme planen“, S. 52 „7.10 Wi-Fi-Modul vor der Inbetriebnahme installieren (optio- nal)“, S. 89 „10.12 Wi-Fi-Modul austauschen“, S. 147 „12.5 Wi-Fi-Modul nach der Inbetriebnahme installieren“, S. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 25: Typenschild Und Kennzeichnungen

    4 Produktübersicht Wi-Fi-Modul 4.11 Typenschild und Kennzeichnungen Abb. 4.23: Typenschild und Kennzeichnungen Informationen auf dem Typenschild Bedeutung Lebensgefahr durch Stromschlag Wenn der Wechselrichter in Betrieb ist, entsteht im Inneren eine potenziell lebens- gefährliche Spannung, die noch bis zu 60 Sekunden nach Trennung von der 60 seconds Stromversorgung erhalten bleibt.
  • Seite 26 4 Produktübersicht Wi-Fi-Modul Für Frankreich Warnhinweis Beschreibung Für Frankreich: Warnhinweis gemäß UTE 15712-1 Attention Présence de deux sources de tension - Réseau de distribution Attention Présence de deux sources - Panneaux photovoltaiques de tension - Réseau de distribution - Panneaux photovoltaiques Für Frankreich: Warnhinweis gemäß...

  • Seite 27: Montageort

    5 Installation planen Montageort Installation planen Besondere Hinweise zur Bodenmontage Grundsätzlich kann der Wechselrichter direkt auf dem Boden Dieses Kapitel dient ausschließlich der Planung oder bei Aufdachanlagen direkt auf dem Dach montiert werden. der Installationsarbeiten. Die Ausführung der Besteht allerdings das Risiko einer Überflutung (zum Beispiel Installationsarbeiten und die damit verbunde- bei starkem Regen) oder von Schneeverwehungen, sollten Sie nen Gefahren sind in „7.

  • Seite 28: Einbauhöhe

    5 Installation planen Montageort 5.1.2 Einbauhöhe 5.1.5 Heben und Transport des Wechselrichters ► Den Wechselrichter so anbringen, dass die LEDs immer ► Der Wechselrichter muss von mindestens 2 Personen an- sichtbar sind. gehoben und getragen werden. 5.1.3 Einbaulage Abb. 5.2: Einbaulage ►...

  • Seite 29: Montageabstände Und Luftzirkulation

    5 Installation planen 5.1.6 Montageabstände und Luftzirkulation >60 cm >30 cm >30 cm und Luftzirkulation Abb. 5.4: Montageabstände und Luftzirkulation Variante 1 (Angaben in mm) > 300 > 300 ... 600 > 300 und Luftzirkulation Abb. 5.5: Montageabstände und Luftzirkulation Variante 2 (Angaben in mm) Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 30 5 Installation planen >30 cm > 50 > 300 und Luftzirkulation Abb. 5.6: Montageabstände und Luftzirkulation Variante 3 (Angaben in mm) ► Für ausreichende Luftzirkulation sorgen. Es darf nicht zum Hitzestau um den Wechselrichter kommen. Bei Montageab- ständen von 30 bis 60 cm zwischen zwei Wechselrichtern, eine Trennplatte (A) zwischen den Wechselrichtern instal- lieren.

  • Seite 31: Kennlinien

    5 Installation planen Kennlinien Kennlinien = 230 / 400 V = 70 kW) cos ϕ = 0.9 110% 100% 460 V 900 V 800 V 520 V 600 V 720 V Umgebungstemperatur [°C] Abb. 5.7: Kennlinie „Wirkleistungsregelung in Abhängigkeit von der Umgebungstemperatur; cos φ = 0,90; AC-Spannung = 230 / 400 V “...
  • Seite 32 5 Installation planen Kennlinien = 230 / 400 V = 70 kW) cos ϕ = 1,0 110% 100% 460 V 900 V 520 V 600 V 800 V 720 V Umgebungstemperatur [°C] Abb. 5.8: Kennlinie „Wirkleistungsregelung in Abhängigkeit von der Umgebungstemperatur; cos φ = 1,0; AC-Spannung = 230 / 400 V “...
  • Seite 33 5 Installation planen Kennlinien = 230 / 400 V = 70 kVA) cos ϕ = 0,9 110% 100% 460 V 900 V 520 V 600 V 800 V 720 V Umgebungstemperatur [°C] Abb. 5.9: Kennlinie „Scheinleistungsregelung in Abhängigkeit von der Umgebungstemperatur; cos φ = 0,90; AC-Spannung = 230 / 400 V “...
  • Seite 34 5 Installation planen Kennlinien Wirkungsgrad = 400 V 100% 600 V 800 V 520 V 100% AC-Ausgangsleistung P/P = 70 kW Abb. 5.10: Wirkungsgrad-Kennlinie; AC-Spannung = 400 V Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 35: Abmessungen

    5 Installation planen Abmessungen Abmessungen 144,5 263,4 Abb. 5.11: Abmessungen (Angaben in mm) Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 36: Netzanschluss (Ac) Planen

    5.4.4 AC-Überspannungsableiter und/oder Überspannungsschutz-Einrichtungen) installieren. Der Wechselrichter ist mit AC-Überspannungsableitern Typ 2 ► Den Wechselrichter mit einem geeigneten, vorgeschalteten ausgerüstet. Ersatz kann bei Delta Electronics bestellt werden. Leitungsschutz schützen: Alternativ können bei Delta Electronics kombinierte AC-Über- 160 A spannungsableiter Typ 1+2 bestellt werden.

  • Seite 37: Erdung Des Wechselrichters

    5 Installation planen Netzanschluss (AC) planen 5.4.6 Erdung des Wechselrichters WARNUNG Hohe Stromstärke ► Immer die lokalen Bestimmungen hinsichtlich der Anforderungen an das Erdungskabel beachten. ► Auch wenn es keine lokalen Bestimmungen gibt, das Wechselrichtergehäuse zur Erhöhung der Sicherheit immer über die Erdungsschraube erden.

  • Seite 38: Zulässige Netzspannungen

    5 Installation planen Netzanschluss (AC) planen 5.4.7 Zulässige Netzspannungen ► Deutschland: Die Installationsvorschriften der VDE 0100- 712 befolgen. Diese Norm enthält Vorschriften zu den 3P3W Spannungsbereich 3P4W Spannungsbereich minimalen Kabelquerschnitten und zur Vermeidung von Überhitzung durch hohe Ströme. L1-L2 400 V -20% / +30% L1-N 230 V...

  • Seite 39: Umgang Mit Aluminiumleitern Bei Den Installationsarbeiten

    5 Installation planen Netzanschluss (AC) planen 5.4.8.5 Umgang mit Aluminiumleitern bei den Installations- arbeiten ► Beim Einsatz von Aluminiumleitern die speziellen Eigen- schaften des Aluminiums beachten: – Aluminium „fließt“, das heißt, es gibt bei Druck nach. – Beim Abisolieren bildet sich innerhalb weniger Minuten eine dünne, nichtleitende Oxidschicht, die den Über- gangswiderstand zwischen Leiter und Klemmstelle erhöht.

  • Seite 40: Anschluss Der Solarmodule (Dc) Planen

    5 Installation planen Anschluss der Solarmodule (DC) planen Anschluss der Solarmodule (DC) pla- ACHTUNG Eindringende Feuchtigkeit Feuchtigkeit kann durch offene DC-Anschlüsse eindringen. ► Um Schutzgrad IP65 sicherzustellen, unbe- Weitere Informationen nutzte DC-Anschlüsse mit den Gummistöp- seln verschließen, die an den DC-Anschlüs- „7.12 Solarmodule (DC) anschließen“, S.

  • Seite 41: Verteilung Der Modulstrings Über Die Mpp-Tracker Und Dc-Eingänge

    5 Installation planen Anschluss der Solarmodule (DC) planen 5.5.3 Verteilung der Modulstrings über die MPP- 5.5.3.2 Anschluss eines einzelnen Modustrings an einen DC-Eingang Tracker und DC-Eingänge Wenn nur ein einzelner Modulstring an einen DC-Eingang Der Wechselrichter hat 6 MPP-Tracker. An den Wechselrichter (= MPP-Tracker) angeschlossen wird, ausschließlich den können bis zu 18 Modulstrings angeschlossen werden.

  • Seite 42: Anschluss Von 2 Modulstrings An Einen Dc-Eingang

    Anschlüsse 1 und 3 benutzen. Falls Sie andere Anschlussvarianten realisieren wollen, als die im diesen Abschnitt gezeigten Anschlussvarianten, wenden Sie bitte an den Delta-Kundensupport. Die Kontaktdaten finden Sie auf der letzten Seite dieses Handbuchs. Die DC-Anschlüsse immer in der angegebenen Reihenfolge belegen (Abb. 5.19).

  • Seite 43: Verwendung Von Stringsicherungen

    5 Installation planen Anschluss der Solarmodule (DC) planen 5.5.5 Verwendung von Stringsicherungen DC 1 Beim Anschluss von 1 oder 2 Modulstrings an einen DC-Eingang werden keine Stringsicherungen benötigt. DC 2 DC 3 DC 4 DC 5 DC 6 Abb. 5.21: Beispiel 2: Belegung der DC-Anschlüsse bei 10 –...

  • Seite 44: Vorgaben Für Die Dc-Kabel

    Inline-Stringsicherungen mit 15 A und 20 A als Zubehör erhältlich. Diese Stringsicherungen werden in das DC-Kabel integriert. Wenden Sie sich dazu bitte an den Delta-Kun- densupport. Die Kontaktdaten finden Sie auf der letzten Seite dieses Handbuchs. Immer die Maximale Rückstrombelastbarkeit...

  • Seite 45: Gerätekommunikation Und Anlagenüberwachung Planen

    5 Installation planen Gerätekommunikation und Anlagenüberwachung planen Gerätekommunikation und Anlagen- 5.6.2 Komponenten der Kommunikationskarte überwachung planen Die Anschlüsse für RS485, die digitalen Ein- gänge, die potenzialfreien Kontakte und die externe Abschaltung (EPO) befinden sich alle auf der Kommunikationskarte. Die Installations- Verwandte Themenbereiche arbeiten können deshalb kombiniert werden.

  • Seite 46: Anforderungen An Das Kommunikationskabel

    5 Installation planen Gerätekommunikation und Anlagenüberwachung planen 5.6.3 Anforderungen an das Kommunikations- 5.6.5 Anschluss eines Datenloggers über RS485 kabel Der Wechselrichter kann über RS485 an einen Datenlogger angeschlossen werden, um zum Beispiel die PV-Anlage zu Verdrilltes und geschirmtes überwachen oder die Einstellungen am Wechselrichter zu Kabeltyp Kabel (CAT5 oder CAT6) ändern.

  • Seite 47: Anschluss Eines Dc1 Datenkollektors Von Delta

    5 Installation planen Gerätekommunikation und Anlagenüberwachung planen 5.6.6 Anschluss eines DC1 Datenkollektors von Delta Den DC1 Datenkollektor können Sie zum Beispiel nutzen für: ● Inbetriebnahme des Wechselrichters (siehe „6. Inbetrieb- nahme planen“, S. 52 und „8. Inbetriebnahme“, S. 100) ●...

  • Seite 48: Anschluss Eines Externen Alarmgeräts

    Mobilgerät (Smartphone, Tablet) mit der MyDeltaSolar ● ein Mobilgerät (Smartphone, Tablet) mit der MyDeltaSolar oder oder ● einen Windows-PC mit der Delta Service Software (DSS) ● einen Windows-PC mit der Delta Service Software (DSS) oder Die MyDeltaSolar App ist für iOS und Android erhältlich. ●...

  • Seite 49: Anschluss Eines Rundsteuerempfängers

    5 Installation planen Gerätekommunikation und Anlagenüberwachung planen 5.6.8 Anschluss eines Rundsteuerempfängers 5.6.9 Externe Abschaltung An die digitalen Eingänge kann ein Rundsteuerempfänger Der Wechselrichter hat ein Relais, über das eine externe angeschlossen werden. Abschaltung des Wechselrichters ausgelöst werden kann. Die digitalen Eingänge befinden sich auf der Kommunikations- Das Relais ist als Schließer ausgelegt.

  • Seite 50: Anschluss Eines Pc

    Wechselrichter verbinden zu können, muss am Wechsel- richter das Wi-Fi-Modul installiert sein. Das Wi-Fi-Modul muss Mit Hilfe des PC können Sie den Wechselrichter in Betrieb neh- separat bei Delta bestellt werden. men und die Einstellungen ändern. Dazu wird folgendes Zubehör benötigt.

  • Seite 51: Verwandte Themen

    5 Installation planen Einsatz von DC-Kombi-Überspannungsableitern Typ 1+2 Einsatz von DC-Kombi-Überspan- Netz- und Anlagenschutz nungsableitern Typ 1+2 1. Die deutsche Norm VDE-AR-N 4105 fordert für PV-Anlagen größer 30 kVA die Verwendung eines externen Netz- und Anlagenschutzes mit Kuppelschalter. 2. Alternativ erlaubt die VDE-AR-N 4105 die Verwendung Verwandte Themen eines Wechselrichters mit internem Kuppelschalter, wenn der interne Kuppelschalter den Wechselrichter in weniger...

  • Seite 52: Inbetriebnahme Planen

    Wechselrichter-ID einstellen. Die Firmware des Wechselrichters kann damit nicht aktualisiert werden. 6.2.2 Delta Service Software (DSS) Die Delta Service Software ist für Windows-PC erhältlich. Der PC wird an den RS485-Klemmenblock des Wechselrichters angeschlossen. Sie müssen jeden Wechselrichter einzeln in Betrieb nehmen.

  • Seite 53: Installation

    7 Installation Sicherheitshinweise Installation GEFAHR Elektrischer Stromschlag ► Lesen Sie das Kapitel „5. Installation pla- Der Wechselrichter weist einen hohen Kriech- nen“, S. 27 und dieses Kapitel vollständig strom auf. durch, bevor Sie mit den Installationsarbei- ► Das Erdungskabel immer zuerst ten beginnen.

  • Seite 54: Reihenfolge Der Arbeitsschritte Für Installation Und Inbetriebnahme

    7 Installation Reihenfolge der Arbeitsschritte für Installation und Inbetriebnahme Reihenfolge der Arbeitsschritte für Installation und Inbetriebnahme Arbeitsschritt Hinweis Beschreibung in Kapitel Wechselrichter montieren „7.3 Wechselrichter montieren“, S. 55 Wechselrichtergehäuse erden „7.4 Wechselrichtergehäuse erden“, S. 59 Elektrische Installation vorbereiten „7.5 Elektrische Installation vorbereiten“, S. 61 Kommunikationskarte anschließen Optional „7.8 Kommunikationskarte anschließen“, S.

  • Seite 55: Wechselrichter Montieren

    7 Installation Wechselrichter montieren Wechselrichter montieren 7.3.1 Bodenmontage (stehend) Die Montagefüße für die Bodenmontage müssen separat bestellt werden! 1. Die 2 Standfüße für die Bodenmontage an der Unter- seite des Wechselrichters festschrauben (Drehmoment: 24,5 Nm). 4 Schrauben, Federring und Unterlegscheibe sind im Lieferumfang der Standfüße enthalten.

  • Seite 56: Wandmontage (Hängend)

    Generell muss der Wechselrichter bei der Wandmontage immer an der Unterseite fest- geschraubt werden. Abweichungen davon sind nur in von Delta Electronics genehmigten Aus- nahmefällen möglich. Wenden Sie sich immer zuerst an den Delta-Kundendienst, wenn Sie von den in diesem Abschnitt angegebenen Arbeitsanweisungen abweichen wollen! 1.
  • Seite 57 7 Installation Wechselrichter montieren 2. Mindestens an den 8 Punkten festschrauben, die im Bild hervorgehoben sind. 3. Den Wechselrichter in die Montageplatte einhängen. 4. Prüfen, ob der Wechselrichter korrekt in die Montageplatte einhängt ist. 5. Den Wechselrichter unten links mit M10-Schraube, Feder- ring und Unterlegscheibe an der Wand oder dem Monta- gesystem festschrauben.
  • Seite 58 7 Installation Wechselrichter montieren 6. Den Wechselrichter unten rechts mit M10-Schraube, Federring und Unterlegscheibe an der Wand oder dem Montagesystem festschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 59: Wechselrichtergehäuse Erden

    7 Installation Wechselrichtergehäuse erden Wechselrichtergehäuse erden WARNUNG Hohe Stromstärke ► Immer die lokalen Bestimmungen hinsichtlich der Anforderungen an das Erdungskabel beachten. ► Auch wenn es keine lokalen Bestimmungen gibt, das Wechselrichtergehäuse zur Erhöhung der Sicherheit immer erden. ► Das Wechselrichtergehäuse immer erden, bevor der Wechselrichter mit dem Netz und den Solarmodulen verbunden wird.

  • Seite 60: Über Die Pe-Schraube Erden

    7 Installation Wechselrichtergehäuse erden 7.4.2 Über die PE-Schraube erden Auswahl des Kabelschuhs Die Kabelschuhe entsprechend der nachfolgenden Tabelle aus- wählen: Material der PE-Schraube: nickelbeschichtet Kabel Kabelschuh ● Kupfer, zinnbeschichtet Kupfer ● reines Kupfer ● Aluminium, zinnbeschichtet Aluminium ● Al-Cu-Pressverbinder Tab. 7.1.: Zulässige Kabelschuhausführungen für PE-Schraube 1.

  • Seite 61: Elektrische Installation Vorbereiten

    7 Installation Elektrische Installation vorbereiten Elektrische Installation vorbereiten Zwischen Wechselrichter und Netzanschluss- punkt bzw. zwischen Wechselrichter und den Solarmodulen gibt es normalerweise einen Trennschalter (zum Beispiel in einem Gerätean- schlusskasten), um den Wechselrichter von allen AC- und DC-Spannungsquellen zu trennen und spannungslos zu schalten.
  • Seite 62 7 Installation Elektrische Installation vorbereiten 4. Die Abdeckung der oberen Türverriegelung aufschrauben und öffnen. 5. Die Abdeckung der unteren Türverriegelung aufschrauben und öffnen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 63 7 Installation Elektrische Installation vorbereiten 6. Obere und untere Türverriegelung öffnen. 7. Die Tür öffnen und oben mit dem Sechskantschlüssel sichern. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 64 7 Installation Elektrische Installation vorbereiten Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 65: Dc-Kombi-Überspannungsableiter Typ 1+2 Vor Der Inbetriebnahme Installieren (Optional)

    7 Installation DC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) DC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) Standardmäßig sind DC-Überspannungsableiter Typ 2 installiert. DC-Kombi-Überspannungs- ableiter Typ 1+ 2 können als Zubehör bestellt werden. Einen isolierten, magnetischen Schraubendre- her benutzen, um die Schrauben zu lösen. Darauf achten, dass keine Schrauben in den Wechselrichter fallen.
  • Seite 66 7 Installation DC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) 4. Alle Schrauben der Leiterplatte mit den DC-Überspan- nungsableitern lösen und und die Leiterplatte herausneh- men. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 67 7 Installation DC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) 5. Die neue Leiterplatte einsetzen und alle Schrauben der Leiterplatte anziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 68 7 Installation DC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) 6. Das Signalkabel einstecken. 7. Das Stromversorgungskabel des internen Lüfters 2 einste- cken. 8. Die Abdeckung der DC-Überspannungsableiter einsetzen. þ Die Installation der DC-Kombi-Überspannungsableiter ist abgeschlossen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 69: Ac-Kombi-Überspannungsableiter Typ 1+2 Vor Der Inbetriebnahme Installieren (Optional)

    7 Installation AC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) AC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optio- nal) Standardmäßig sind AC-Überspannungsableiter Typ 2 installiert. AC-Kombi-Überspannungsablei- ter Typ 1+2 können als Zubehör bestellt werden. Einen isolierten, magnetischen Schraubendre- her benutzen, damit die Schrauben nicht herun- terfallen.
  • Seite 70 7 Installation AC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) 3. Alle Schrauben des Blocks mit den AC-Überspannungsab- leitern lösen und und den Block herausnehmen. 4. Den neuen Block einsetzen und alle Schrauben anziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 71 7 Installation AC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) 5. Die beiden Kabel an der Oberseite des Blocks einstecken. 6. Die Abdeckung der AC-Überspannungsableiter aufsetzen und anschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 72 7 Installation AC-Kombi-Überspannungsableiter Typ 1+2 vor der Inbetriebnahme installieren (optional) þ Die Installation der AC-Kombi-Überspannungsableiter Typ 1+2 ist abgeschlossen.. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 73: Kommunikationskarte Anschließen

    7 Installation Kommunikationskarte anschließen Kommunikationskarte anschließen Anschluss Verbindungstyp 2x RS485 (DATA+ und DATA–) Klemmenblock Die Anschlüsse für RS485, die potenzialfreien 1x VCC (12 V, 0,5 A) Klemmenblock Kontakte, die digitalen Eingänge und die externe Abschaltung (EPO) befinden sich alle auf der 6x digitale Eingänge Klemmenblock Kommunikationskarte.

  • Seite 74: Kommunikationskabel Einziehen

    7 Installation Kommunikationskarte anschließen 7.8.2 Kommunikationskabel einziehen 1. Die Kabelverschraubung des Kommunikationsanschlus- ses abdrehen und Kabelverschraubung und Dichtung entfernen. 2. Alle Kommunikationskabel durch Kabelverschraubung und Dichtung ziehen. 3. Dichtung und Kabelverschraubung des Kommunikati- onsanschlusses einsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 75 7 Installation Kommunikationskarte anschließen Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 76: Einen Datenlogger Über Rs485 Anschließen

    7 Installation Kommunikationskarte anschließen 7.8.3 Einen Datenlogger über RS485 anschlie- DIP-Schalter für RS485-Abschlusswiderstand ßen 7.8.3.1 Einleitung HINWEIS Unerwünschte Ströme. Wenn mehrere Wechselrichter über RS485 miteinander verbunden sind, können bei einigen Installationsvarianten unerwünschte Ströme fließen. ► GND und VCC nicht verwenden. Klemmenbelegung des RS485-Klemmenblocks Abb.
  • Seite 77 7 Installation Kommunikationskarte anschließen RS485-Anschlussschema für mehrere Wechselrichter Falls Sie einen DC1 Datenkollektor von Delta verwenden, beachten Sie zusätzlich die Anmer- kungen im nächsten Abschnitt. ► Am letzten Wechselrichter in der RS485-Reihe den DIP- Schalter des RS485-Abschlusswiderstands auf ON (EIN) stellen.
  • Seite 78 7 Installation Kommunikationskarte anschließen RS485-Anschlussschema für einen DC1 Datenkollektor mit mehreren Wechselrichtern Der DC1 Datenkollektor von Delta hat keinen integrierten RS485-Abschlusswiderstand. Je nachdem, wo sich der DC1 in der RS485-Reihe befindet, muss gegebenenfalls ein externer RS485-Abschlusswiderstand angeschlossen werden, siehe Abb. 7.4, S. 78.

  • Seite 79: Einen Einzelnen Wechselrichter Verdrahten

    7 Installation Kommunikationskarte anschließen 7.8.3.2 Einen einzelnen Wechselrichter verdrahten 1. Den Draht für DATA+ an Klemme 5 anschließen, den Draht für DATA– an Klemme 6. 2. Den DIP-Schalter für den RS485-Abschlusswiderstand (DIP 2) in die Position ON (EIN) stellen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 80 7 Installation Kommunikationskarte anschließen 7.8.3.3 Mehrere Wechselrichter verdrahten Datenlogger 1. Am Kabel, das vom Datenlogger kommt: Den Draht für DATA+ an Klemme 5 anschließen, den Draht für DATA– an Klemme 6. Am Kabel, das zum zweiten Wechselrichter geht: Den Draht für DATA+ an Klemme 3 anschließen, den Draht für DATA–...
  • Seite 81 7 Installation Kommunikationskarte anschließen Datenlogger 3. Am Kabel, das vom vorherigen Wechselrichter kommt: Den Draht für DATA+ an Klemme 5 anschließen, den Draht für DATA– an Klemme 6. Am Kabel, das zum nächsten Wechselrichter geht: Den Draht für DATA+ an Klemme 3 anschließen, den Draht für DATA–...
  • Seite 82 7 Installation Kommunikationskarte anschließen Datenlogger 5. Den Draht für DATA+ an Klemme 5 anschließen, den Draht für DATA– an Klemme 6. 6. Den DIP-Schalter für den RS485-Abschlusswiderstand in die Position ON (EIN) stellen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 83: Ein Externes Alarmgerät Anschließen

    -Spannungsversorgung an die potenzial- ► Nach der Inbetriebnahme kann den potenzialfreien Kontak- freien Kontakte anschließen ten mit der Delta Service Software oder der MyDeltaSolar App ein Ereignis zugeordnet werden. ► Nach der Inbetriebnahme kann den potenzialfreien Kontak- ten mit der Delta Service Software oder der MyDeltaSolar App ein Ereignis zugeordnet werden.

  • Seite 84: Rundsteuerempfänger Anschließen

    7 Installation Kommunikationskarte anschließen 7.8.5 Rundsteuerempfänger anschließen 7.8.6 Externe Abschaltung (EPO) anschließen Pin-Belegung Bezeich- Kurzschlie- Zugewiesene Aktion nung ßen Bezeich- Kurzschlie- Zugewiesene Aktion nung ßen V1 + K0 Externe Abschaltung (EPO) Maximale Wirkleistung auf V1 + K0 Externe Abschaltung (EPO) V1 + K1 0 % begrenzt Maximale Wirkleistung auf...

  • Seite 85: Einen Pc Über Rs485 Anschließen (Optional)

    7.8.7 Einen PC über RS485 anschließen (optio- nal) In diesem Abschnitt ist beschrieben, wie Sie einen PC anschlie- ßen, wenn Sie einen Windows-PC mit der Delta Service Soft- ware (DSS) oder der Delta Inbetriebnahmesoftware für die Inbetriebnahme verwenden wollen. Beachten Sie, dass Sie den PC nach der Inbe- triebnahme wieder vom Wechselrichter trennen müssen!

  • Seite 86: Sub-1G-Antenne Installieren (Optional)

    7 Installation Sub-1G-Antenne installieren (optional) Sub-1G-Antenne installieren (optional) Die Sub-1G-Antenne und das Montagematerial sind im Lieferumfang enthalten. Einen isolierten, magnetischen Schraubendre- her benutzen, damit die Schrauben nicht herun- terfallen. 1. Die Abdeckkappe des Sub-1G-Anschlusses abschrauben und entfernen. 2. Die Sub-1G-Antenne aufsetzen und soweit anschrauben, dass sie noch drehbar ist.
  • Seite 87 7 Installation Sub-1G-Antenne installieren (optional) 3. Die Sub-1G-Antenne nach unten drehen. 4. Den Montagerahmen kopfüber von unten über die Sub-1G-Antenne schieben. 5. Den Montagerahmen mit der Sub-1G-Antenne nach oben drehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 88 7 Installation Sub-1G-Antenne installieren (optional) 6. Den Montagerahmen festschrauben. þ Die Installation der Sub-1G-Antenne ist abgeschlossen.. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 89: Wi-Fi-Modul Vor Der Inbetriebnahme Installieren (Optional)

    7 Installation Wi-Fi-Modul vor der Inbetriebnahme installieren (optional) 7.10 Wi-Fi-Modul vor der Inbetriebnahme installieren (optional) Das Wi-Fi-Modul ist Zubehör, das separat bestellt werden muss. Im Lieferumfang sind das Wi-Fi-Modul, das Kabel und das Montagematerial enthalten. 1. Die Kabelverschraubung des Wi-Fi-Anschlusses abdrehen und Kabelverschraubung und Dichtung entfernen.
  • Seite 90 7 Installation Wi-Fi-Modul vor der Inbetriebnahme installieren (optional) 3. Das Kabel durch Kabelverschraubung und Dichtung ziehen. 4. Die Abdeckung der DC-Überspannungsableiter entfernen. 5. Das Kabel in den Stromversorgungsanschluss auf der Leiterplatte mit den DC-Überspannungsableitern stecken. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 91 7 Installation Wi-Fi-Modul vor der Inbetriebnahme installieren (optional) 6. Die Abdeckung der DC-Überspannungsableiter aufsetzen. 7. Dichtung und Kabelverschraubung des Wi-Fi-Anschlusses einsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 92 7 Installation Wi-Fi-Modul vor der Inbetriebnahme installieren (optional) þ Die Installation des Wi-Fi-Moduls ist abgeschlossen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 93: Netz (Ac) Anschließen

    7 Installation Netz (AC) anschließen 7.11 Netz (AC) anschließen ► Unbedingt die Hinweise in Abschnitt „5.4 Netzanschluss (AC) planen“, S. 36 be- achten! 7.11.1 AC-Kabelverschraubung ∅ 50 ... 57 mm ∅ 43 ... 50 mm ∅ 36 ... 43 mm ∅...
  • Seite 94 7 Installation Netz (AC) anschließen 1. Die Kabelverschraubung des AC-Anschlusses abdrehen und Kabelverschraubung und Dichtung entfernen. 2. Das AC-Kabel durch Kabelverschraubung und Dichtung ziehen. 3. Dichtung und Kabelverschraubung des AC-Anschlusses einsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 95: Anschlussbeispiele

    7 Installation Netz (AC) anschließen 7.11.2 Anschlussbeispiele Anschlussbeispiel 3 Phasen + N + PE Anschlussbeispiel 3 Phasen + PE Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 96: Solarmodule (Dc) Anschließen

    7 Installation Solarmodule (DC) anschließen 7.12 Solarmodule (DC) anschließen 1. Die Abdeckkappen der DC-Anschlüsse herausziehen. 2. Die Metallbügel zur Abstützung der DC-Kabel einsetzen. 3. Die DC-Kabel einstecken. 4. Wenn alle DC-Anschlüsse belegt sind, sollte die Verkabe- lung wie links im Bild angezeigt aussehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 97: Elektrische Installation Abschließen

    über RS485 anschließen (optional)“, S. 85), müssen Sie den PC nach der Inbetriebnahme wieder vom Wechselrichter trennen (siehe „8.4 Inbetriebnahme mit der Delta Service Software (DSS)“, S. 105)! 1. Den Sechskantschlüssel oben aus der Tür entfernen. 2. Die Tür verschließen.
  • Seite 98 7 Installation Elektrische Installation abschließen 4. Die Abdeckung der oberen Türverriegelung schließen und festschrauben. 5. Die Abdeckung der unteren Türverriegelung schließen und festschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 99 7 Installation Elektrische Installation abschließen 6. Den Sechskantschlüssel in die obere Türverriegelung stecken. 7. Die Trennschalter zwischen Wechselrichter und Netzan- schlusspunkt bzw. Wechselrichter und den Solarmodulen schließen. 8. Weiter mit Kapitel „8. Inbetriebnahme“, S. 100. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 100: Inbetriebnahme

    Der PC ist über einen USB/RS485-Adapter mit dem RS485- Netzwerk der Wechselrichter verbunden. ● Für die Inbetriebnahme des Wechselrichters benötigen Sie einen PC, auf dem die Inbetriebnahmesoftware und die Delta Service Software (DSS) installiert sind. Beides können Sie unter https://solarsolutions.delta-emea.com/en/ Solar-Inverter-Support-171.htm herunterladen.
  • Seite 101 8 Inbetriebnahme Inbetriebnahme mit der Inbetriebnahmesoftware 3. Die Anzahl der über RS485 miteinander verbundenen Wechselrichter eingeben (1) und auf die Schaltfläche Scan Inverters (Nach Wechselrich- tern suchen) klicken (2). → Eine Liste der gefundenen Wechselrichter wird ange- zeigt. Jedem Wechselrich- ter wird automatisch eine Wechselrichter-ID zugeord- net (1).
  • Seite 102 8 Inbetriebnahme Inbetriebnahme mit der Inbetriebnahmesoftware → Wenn das Land korrekt ein- gestellt wurde, erscheint die Meldung „Country setting successful“ (Ländereinstel- lung erfolgreich“). → Falls eine Fehlermeldung erscheint, siehe „8.3 Problembehebung bei der Inbetriebnahme“, S. 103. 7. Um Datum und Uhrzeit für alle Wechselrichter einzustellen, auf die Schaltfläche Sync time (Zeit synchronisieren) klicken...

  • Seite 103: Problembehebung Bei Der Inbetriebnahme

    8 Inbetriebnahme Inbetriebnahme mit der Inbetriebnahmesoftware Problembehebung bei der Inbetrieb- nahme Fehlermeldung und Fehlerursache Fehlerbehebung Fehlermeldung ► Prüfen, ob die Eingabe im Text- feld Inv num (Anzahl Wech- „Found more than expected inverters, please check your inverter quantity.“ selrichter) korrekt ist. Gegebe- („Mehr Wechselrichter gefunden als erwartet.
  • Seite 104 8 Inbetriebnahme Inbetriebnahme mit der Inbetriebnahmesoftware Fehlermeldung und Fehlerursache Fehlerbehebung Fehlermeldung ► Prüfen, ob die Eingabe im Text- feld Country-ID (Länder-ID) „Wrong country ID setting! Please check your country ID!“ korrekt ist (1). Gegebenenfalls („Ungültige Länder-ID. Bitte die RS485-Verbindung prüfen.“) den Wert ändern.

  • Seite 105: Inbetriebnahme Mit Der Delta Service Software (Dss)

    (optional)“, S. 85), auf dem die Delta Service Software installiert ist. Download-Link https://solarsolutions.delta-emea.com/en/Solar- Inverter-Support-171.htm Vorgehensweise ► Starten Sie die Delta Service Software und folgen Sie den Anweisungen. Inbetriebnahme mit der MyDeltaSolar 8.5.1 Direktverbindung zwischen Mobilgerät und Wechselrichter Voraussetzungen Während der Installation wurde am Wechselrichter das Wi-Fi- Modul installiert (siehe „7.10 Wi-Fi-Modul vor der Inbetrieb-...

  • Seite 106: Fehlermeldungen Und Fehlerbehebung

    3. Mindestens 60 Sekunden warten, bis sich die internen Kondensatoren entladen Um Fehlermeldungen auszulesen oder Parame- haben. tereinstellungen zu ändern, benötigen Sie die Delta Service Software (DSS) oder die MyDel- taSolar App. GEFAHR Elektrischer Stromschlag An den DC-Anschlüssen des Wechselrichters liegt potenziell lebensgefährliche Spannung an.

  • Seite 107: Fehler

    Nichtlineare Last im Netz und nahe des Wech- lich, entfernt sein. Grid Quality selrichters. Falls dieser Fehler wiederholt auftritt, wenden Sie sich an den Delta-Kundendienst. AC-Kabel ist nicht korrekt angeschlossen. AC-Kabelanschluss überprüfen. HW Connect Fail Zwischen Wechselrichter und Netz gibt es nor- malerweise einen externen Lasttrennschalter Prüfen, ob der externe Lasttrennschalter...

  • Seite 108: Warnungen

    Die Solarspannung ist zu niedrig oder zu hoch. Die Solarspannung prüfen. Die Polarität der DC-String ist vertauscht. DC-Strings korrekt anschließen. String fault Der Stringüberwachungs-Schaltkreis ist defekt. Wenden Sie sich an den Delta-Kundendienst. Die Lüfter reinigen oder austauschen, falls Ein oder mehrere Lüfter sind blockiert. notwendig.
  • Seite 109 9 Fehlermeldungen und Fehlerbehebung Warnungen Warnungs- Meldung Mögliche Ursachen Vorschläge zur Behebung nummer Am Wechselrichter prüfen, ob die DC-Über- Ein Blitz ist in der Nähe des Wechselrichters spannungsableiter ausgelöst haben. eingeschlagen und die AC-Überspannungsab- Wenn ja, die Karte mit den DC-Überspan- leiter haben ausgelöst.

  • Seite 110: Störungen

    Störungs- Meldung Mögliche Ursachen Vorschläge zur Behebung nummer Die Netzwellenform ist nicht normal. Wenden Sie sich an den Delta-Kundendienst. F01, F02, HW DC Injection Interner Fehler. Wenden Sie sich an den Delta-Kundendienst. Die Umgebungstemperatur ist > 60 °C. Überprüfen Sie die Anlagenumgebung.
  • Seite 111 DC-Eingangsspannung. max. erlaubten DC-Eingangsspannung liegt. F31, F33, HW Bus OVR Überspannung während des Betriebs. Wenden Sie sich an den Delta-Kundendienst. Interner Fehler. Wenden Sie sich an den Delta-Kundendienst. F36, F37, Überspannung während des Betriebs. Wenden Sie sich an den Delta-Kundendienst.

  • Seite 112: Wartung

    10 Wartung Sicherheitsanweisungen Wartung WARNUNG Elektrischer Stromschlag 10.1 Sicherheitsanweisungen Bei offener Tür ist Schutzgrad IP65 nicht mehr gewährleistet. ► Die Tür nur öffnen, wenn es wirklich GEFAHR notwendig ist. ► Die Tür nicht öffnen, wenn Wasser oder Elektrischer Stromschlag Während des Betriebs liegt im Wechselrichter Schmutz in den Wechselrichter eindringen könnten.

  • Seite 113: Regelmäßige Wartung

    10 Wartung Regelmäßige Wartung 10.2 Regelmäßige Wartung 10.3 Austausch von Komponenten Delta-Wechselrichter sind für den Einsatz unter schwierigen Der Austausch von Komponenten darf nur durch Elektroinstal- Umweltbedingungen ausgelegt und zeichnen sich durch einen lateure ausgeführt werden, die für Arbeiten an netzgebundenen geringen Wartungsaufwand aus.

  • Seite 114: Wartungsarbeiten Vorbereiten - Wechselrichter Vom Netz (Ac) Und Den Solarmodulen (Dc) Trennen

    10 Wartung Wartungsarbeiten vorbereiten - Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 10.4 Wartungsarbeiten vorbereiten - Wech- selrichter vom Netz (AC) und den Solar- modulen (DC) trennen GEFAHR Elektrischer Stromschlag Während des Betriebs liegt im Wechselrichter eine potenziell lebensgefährliche Spannung an. Nachdem der Wechselrichter von allen Strom- quellen getrennt wurde, liegt diese Spannung noch bis zu 60 Sekunden lang im Wechselrich-...
  • Seite 115 10 Wartung Wartungsarbeiten vorbereiten - Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 1. Um den Wechselrichter netzsseitig spannungslos zu schalten, den Lasttrennschalter zwischen Wechselrichter und Netzanschlusspunkt öffnen. Den Lasttrennschalter gegen Wiedereinschalten sichern. 2. Beide DC-Trennschalter in die Position OFF (AUS) dre- hen.
  • Seite 116 10 Wartung Wartungsarbeiten vorbereiten - Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 5. Die Abdeckung der oberen Türverriegelung aufschrauben und öffnen. 6. Die Abdeckung der unteren Türverriegelung aufschrauben und öffnen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 117 10 Wartung Wartungsarbeiten vorbereiten - Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 7. Die obere Türverriegelung öffnen. 8. Die untere Türverriegelung öffnen. 9. Die Tür öffnen und oben mit dem Sechskantschlüssel sichern. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 118 10 Wartung Wartungsarbeiten vorbereiten - Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 10. Mit einem Spannungsmessgerät prüfen, ob an den mar- kierten Anschlüssen keine Spannung mehr anliegt. → Wenn Spannung anliegt, den externen Lasttrennschal- ter der AC-Leitung öffnen und prüfen, ob beide DC- Trennschalter in Position OFF (AUS) sind.
  • Seite 119 10 Wartung Wartungsarbeiten vorbereiten - Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 13. Die Leiter des AC-Kabels abschrauben und das AC-Kabel herausziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 120: Internen Lüfter 1 Reinigen/Austauschen

    10 Wartung Internen Lüfter 1 reinigen/austauschen 10.5 Internen Lüfter 1 reinigen/austauschen GEFAHR Elektrischer Stromschlag Während des Betriebs liegt im Wechselrichter eine potenziell lebensgefährliche Spannung an. Nachdem der Wechselrichter von allen Strom- quellen getrennt wurde, liegt diese Spannung noch bis zu 60 Sekunden lang im Wechselrich- ter an.
  • Seite 121 10 Wartung Internen Lüfter 1 reinigen/austauschen 2. Die Abdeckung abschrauben und herausziehen. Der Lüf- ter ist an der Abdeckung festgeschraubt. Dieser Arbeitsschritt muss nur ausgeführt werden, wenn der Lüfter ausgetauscht wer- den soll. Zum Reinigen des Lüfters ist der Arbeitsschritt nicht notwendig. ∫...
  • Seite 122 10 Wartung Internen Lüfter 1 reinigen/austauschen 4. Lüfter und Metallgehäuse mit Druckluft oder einem kräfti- gen Pinsel reinigen. Dieser Arbeitsschritt muss nur ausgeführt wer- den, wenn der Lüfter ausgetauscht werden soll. Zum Reinigen des Lüfters ist der Arbeitsschritt nicht notwendig. ∫...

  • Seite 123: Internen Lüfter 1 Reinigen/Austauschen

    10 Wartung Internen Lüfter 1 reinigen/austauschen 6. Die Abdeckung mit dem angeschraubten Lüfter einsetzen und die Abdeckung festschrauben. 7. Den Stecker des Stromversorgungskabels einstecken. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 124: Internen Lüfter 2 Reinigen/Austauschen

    10 Wartung Internen Lüfter 2 reinigen/austauschen 10.6 Internen Lüfter 2 reinigen/austauschen GEFAHR Elektrischer Stromschlag Während des Betriebs liegt im Wechselrichter eine potenziell lebensgefährliche Spannung an. Nachdem der Wechselrichter von allen Strom- quellen getrennt wurde, liegt diese Spannung noch bis zu 60 Sekunden lang im Wechselrich- ter an.
  • Seite 125 10 Wartung Internen Lüfter 2 reinigen/austauschen 2. Den Stecker des Stromversorgungskabels, der sich unten auf der Karte mit den DC-Überspannungsableitern befin- det, herausziehen. 3. Die Abdeckung abschrauben und herausziehen. Der Lüf- ter ist an der Abdeckung festgeschraubt. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 126 10 Wartung Internen Lüfter 2 reinigen/austauschen Dieser Arbeitsschritt muss nur ausgeführt werden, wenn der Lüfter ausgetauscht wer- den soll. Zum Reinigen des Lüfters ist der Arbeitsschritt nicht notwendig. ∫ 4. Den Lüfter von der Abdeckung abschrauben und heraus- ziehen. 5. Lüfter und Metallgehäuse mit Druckluft oder einem kräfti- gen Pinsel reinigen.
  • Seite 127 10 Wartung Internen Lüfter 2 reinigen/austauschen Dieser Arbeitsschritt muss nur ausgeführt wer- den, wenn der Lüfter ausgetauscht werden soll. Zum Reinigen des Lüfters ist der Arbeitsschritt nicht notwendig. ∫ 6. Den Lüfter in die Abdeckung einsetzen und festschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 128 10 Wartung Internen Lüfter 2 reinigen/austauschen 7. Die Abdeckung mit dem angeschraubten Lüfter einsetzen und die Abdeckung festschrauben. 8. Den Stecker des Stromversorgungskabels einstecken. 9. Die Schutzabdeckung der DC-Überspannungsableiter einsetzen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 129: Lüftermodul Reinigen/Austauschen

    10 Wartung Lüftermodul reinigen/austauschen 10.7 Lüftermodul reinigen/austauschen GEFAHR Elektrischer Stromschlag Während des Betriebs liegt im Wechselrichter eine potenziell lebensgefährliche Spannung an. Nachdem der Wechselrichter von allen Strom- quellen getrennt wurde, liegt diese Spannung noch bis zu 60 Sekunden lang im Wechselrich- ter an.
  • Seite 130 10 Wartung Lüftermodul reinigen/austauschen 1. Das Lüftermodul abschrauben und entfernen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 131 10 Wartung Lüftermodul reinigen/austauschen 2. Die Stecker der 4 Stromversorgungskabel herausziehen. 3. Das Lüftermodul mit einem Druckluftreiniger oder einem kräftigen Pinsel reinigen. 4. Die Stecker der 2 Stromversorgungskabel bis zum Einras- ten einstecken. Es ist egal, welches Stromversorgungska- bel Sie für welchen Lüfter verwenden. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 132 10 Wartung Lüftermodul reinigen/austauschen 5. Das Lüftermodul so einsetzen, dass sich die Stromver- sorgungskabel auf der rechten Seite des Lüftermoduls befinden. 6. Das Lüftermodul festschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 133: Luftaustritte Reinigen

    10 Wartung Luftaustritte reinigen 10.8 Luftaustritte reinigen Die Schrauben sind sehr klein und fallen leicht herunter. Daher einen magnetischen Schrau- benzieher verwenden. ∫ 1. Den Luftfilter abschrauben und entfernen. 2. Den Luftfilter mit einem Druckluftreiniger oder einem kräf- tigen Pinsel reinigen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 134 10 Wartung Luftaustritte reinigen 3. Den Luftfilter einsetzen und festschrauben. Die Rippen müssen nach unten zeigen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 135: Dc-Überspannungsableiter Austauschen

    10 Wartung DC-Überspannungsableiter austauschen 10.9 DC-Überspannungsableiter austauschen GEFAHR Elektrischer Stromschlag Während des Betriebs liegt im Wechselrichter eine potenziell lebensgefährliche Spannung an. Nachdem der Wechselrichter von allen Strom- quellen getrennt wurde, liegt diese Spannung noch bis zu 60 Sekunden lang im Wechselrich- ter an.
  • Seite 136 10 Wartung DC-Überspannungsableiter austauschen 3. Das Signalkabel herausziehen. 4. Falls das Wi-Fi-Modul installiert ist, das Wi-Fi-Kabel her- ausziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 137 10 Wartung DC-Überspannungsableiter austauschen 5. Alle Schrauben der Leiterplatte mit den DC-Überspan- nungsableitern lösen und und die Leiterplatte herausneh- men. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 138 10 Wartung DC-Überspannungsableiter austauschen 6. Die neue Leiterplatte einsetzen und alle Schrauben der Leiterplatte anziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 139 10 Wartung DC-Überspannungsableiter austauschen 7. Das Signalkabel einstecken. 8. Das Stromversorgungskabel des internen Lüfters 2 einste- cken. 9. Falls das Wi-Fi-Modul installiert ist, das Wi-Fi-Kabel ein- stecken. 10. Die Abdeckung der DC-Überspannungsableiter einsetzen. 11. Zum Abschluss der Wartungsarbeiten die Anweisungen in folgendem Abschnitt ausführen: „10.13 Wartungsarbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmo- dulen (DC) verbinden“, S.
  • Seite 140 10 Wartung AC-Überspannungsableiter austauschen 10.10 AC-Überspannungsableiter austauschen GEFAHR Elektrischer Stromschlag Während des Betriebs liegt im Wechselrichter eine potenziell lebensgefährliche Spannung an. Nachdem der Wechselrichter von allen Strom- quellen getrennt wurde, liegt diese Spannung noch bis zu 60 Sekunden lang im Wechselrich- ter an.

  • Seite 141: Ac-Überspannungsableiter Austauschen

    10 Wartung AC-Überspannungsableiter austauschen 2. Die beiden Kabel an der Oberseite der Leiterplatte her- ausziehen. 3. Alle Schrauben der Leiterplatte mit den AC-Überspan- nungsableitern lösen und und die Leiterplatte herausneh- men. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 142 10 Wartung AC-Überspannungsableiter austauschen 4. Die neue Leiterplatte einsetzen und alle Schrauben der Leiterplatte anziehen. 5. Die beiden Kabel an der Oberseite der Leiterplatte einste- cken. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 143 10 Wartung AC-Überspannungsableiter austauschen 6. Die Schutzabdeckung der AC-Überspannungsableiter aufsetzen und anschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 144: Sub-1G-Antenne Austauschen

    10 Wartung Sub-1G-Antenne austauschen 10.11 Sub-1G-Antenne austauschen 1. Den Montagerahmen abschrauben. 2. Den Montagerahmen mit der Sub-1G-Antenne nach unten drehen. 3. Den Montagerahmen nach unten abziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 145 10 Wartung Sub-1G-Antenne austauschen 4. Die Sub-1G-Antenne abschrauben. 5. Die neue Sub-1G-Antenne aufsetzen und soweit an- schrauben, dass sie noch drehbar ist. 6. Die Sub-1G-Antenne nach unten drehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 146 10 Wartung Sub-1G-Antenne austauschen 7. Den Montagerahmen kopfüber von unten über die Sub-1G-Antenne schieben. 8. Den Montagerahmen mit der Sub-1G-Antenne nach oben drehen. 9. Den Montagerahmen festschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 147: Wi-Fi-Modul Austauschen

    10 Wartung Wi-Fi-Modul austauschen 10.12 Wi-Fi-Modul austauschen 1. Die Abdeckung der DC-Überspannungsableiter entfernen. 2. Das Kabel des Wi-Fi-Moduls am oberen Ende der Karte mit den DC-Überspannungsableitern herausziehen. 3. Die Kabelverschraubung des Wi-Fi-Anschlusses abdrehen und Kabel, Kabelverschraubung sowie Dichtung heraus- ziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 148 10 Wartung Wi-Fi-Modul austauschen 4. Das Wi-Fi-Modul abschrauben und entfernen. 5. Das neue Wi-Fi-Modul aufsetzen und anschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 149 10 Wartung Wi-Fi-Modul austauschen 6. Das Kabel durch Kabelverschraubung und Dichtung ziehen. 7. Dichtung und Kabelverschraubung des Wi-Fi-Anschlusses einsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 150: Wartungsarbeiten Abschließen - Wechselrichter Mit Netz (Ac) Und Solarmodulen (Dc) Verbinden

    10 Wartung Wartungsarbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 10.13 Wartungsarbeiten abschließen - Wech- selrichter mit Netz (AC) und Solarmo- dulen (DC) verbinden 1. Die Leiter des AC-Kabels einstecken und festschrauben. 2. Die AC-Kabelverschraubung festschrauben. 1. Den Sechskantschlüssel oben aus der Tür entfernen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 151 10 Wartung Wartungsarbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 2. Die Tür verschließen. 3. Obere und untere Türverriegelung schließen. 4. Die Abdeckung der oberen Türverriegelung schließen und festschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 152 10 Wartung Wartungsarbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 5. Die Abdeckung der unteren Türverriegelung schließen und festschrauben. 6. Den Sechskantschlüssel in die obere Türverriegelung stecken. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 153 10 Wartung Wartungsarbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 7. Die DC-Kabel einstecken. 8. Die Trennschalter zwischen Wechselrichter und Netzan- schlusspunkt bzw. Wechselrichter und den Solarmodulen schließen. 9. Beide DC-Trennschalter in die Position ON (EIN) drehen. þ...

  • Seite 154: Wechselrichter Austauschen

    Licht nicht direkt auf die Solar- alten Wechselrichters bis Sie das Austauschge- module fällt. rät von Delta Electronics erhalten haben. ► Den Wechselrichter niemals unter Last von den Solarmodulen trennen. ► Beide DC-Trennschalter in die Position OFF Zwischen Wechselrichter und Netzanschluss- (AUS) drehen.

  • Seite 155: Besondere Hinweise Zum Austausch

    11 Wechselrichter austauschen Besondere Hinweise zum Austausch 11.1 Besondere Hinweise zum Austausch Sie erhalten von Delta Electronics ein voll ausgestattetes Aus- tauschgerät und detaillierte Informationen zum Ablauf des Aus- tauschvorgangs. Bauen Sie alles optionale Zubehör aus, das Sie installiert haben und das nicht zum Standard-Lieferumfang gehört, bevor Sie...

  • Seite 156: Reihenfolge Der Arbeitsschritte

    11 Wechselrichter austauschen Reihenfolge der Arbeitsschritte 11.2 Reihenfolge der Arbeitsschritte Arbeitsschritt Hinweis Beschreibung in Kapitel „11.4 Wechselrichter vom Netz (AC) und den Solar- Wechselrichter von AC und DC trennen modulen (DC) trennen“, S. 157 Kommunikationskabel entfernen „11.5 Kommunikationskabel entfernen“, S. 162 AC-Kombi-Überspannungsableiter aus- „11.6 AC-Kombi-Überspannungsableiter Typ 1+2 Nur notwendig, wenn installiert.

  • Seite 157: Wechselrichter Vom Netz (Ac) Und Den Solarmodulen (Dc) Trennen

    11 Wechselrichter austauschen Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 11.4 Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 1. Um den Wechselrichter netzsseitig spannungslos zu schalten, den Lasttrennschalter zwischen Wechselrichter und Netzanschlusspunkt öffnen. Den Lasttrennschalter gegen versehentliches Wiederein- schalten sichern.
  • Seite 158 11 Wechselrichter austauschen Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 5. Die Abdeckung der oberen Türverriegelung aufschrauben und öffnen. 6. Die Abdeckung der unteren Türverriegelung aufschrauben und öffnen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 159 11 Wechselrichter austauschen Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 7. Die obere Türverriegelung öffnen. 8. Die untere Türverriegelung öffnen. 9. Die Tür öffnen und oben mit dem Sechskantschlüssel sichern. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 160 11 Wechselrichter austauschen Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 10. Mit einem Spannungsmessgerät prüfen, ob an den mar- kierten Anschlüssen keine Spannung mehr anliegt. → Wenn Spannung anliegt, den externen Lasttrennschal- ter der AC-Leitung öffnen und prüfen, ob beide DC- Trennschalter in Position OFF (AUS) sind.
  • Seite 161 11 Wechselrichter austauschen Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 13. Die Leiter des AC-Kabels abschrauben und das AC-Kabel herausziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 162: Kommunikationskabel Entfernen

    11 Wechselrichter austauschen Kommunikationskabel entfernen 11.5 Kommunikationskabel entfernen 1. Alle Kabel von der Kommunikationskarte entfernen. 2. Die Kabelverschraubung des Kommunikationsanschlus- ses abdrehen und Kabel, Kabelverschraubung sowie Dichtung herausziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 163: Ac-Kombi-Überspannungsableiter Typ 1+2 Ausbauen (Optional)

    11 Wechselrichter austauschen AC-Kombi-Überspannungsableiter Typ 1+2 ausbauen (optional) 11.6 AC-Kombi-Überspannungsableiter Typ 1+2 ausbauen (optional) Wenn Sie AC-Kombi-Überspannungsableiter Typ 1+2 installiert haben, müssen Sie diese aus- bauen, bevor Sie den Wechselrichter zurücksen- den. Im Lieferumfang des Austauschgeräts sind nur AC-Überspannungsableiter Typ 2 enthalten. 1.
  • Seite 164 11 Wechselrichter austauschen AC-Kombi-Überspannungsableiter Typ 1+2 ausbauen (optional) 3. Alle Schrauben der Leiterplatte mit den AC-Überspan- nungsableitern lösen und und die Leiterplatte herausneh- men. 4. Die Abdeckung der AC-Überspannungsableiter aufsetzen und anschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 165 11 Wechselrichter austauschen AC-Kombi-Überspannungsableiter Typ 1+2 ausbauen (optional) Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 166: Dc-Kombi-Überspannungsableiter Typ 1+2 Ausbauen (Optional)

    11 Wechselrichter austauschen DC-Kombi-Überspannungsableiter Typ 1+2 ausbauen (optional) 11.7 DC-Kombi-Überspannungsableiter Typ 1+2 ausbauen (optional) Wenn Sie DC-Kombi-Überspannungsableiter Typ 1+2 installiert haben, müssen Sie diese aus- bauen, bevor Sie den Wechselrichter zurücksen- den. Im Lieferumfang des Austauschgeräts sind nur DC-Überspannungsableiter Typ 2 enthalten. 1.
  • Seite 167 11 Wechselrichter austauschen DC-Kombi-Überspannungsableiter Typ 1+2 ausbauen (optional) 4. Falls das Wi-Fi-Modul installiert ist, das Wi-Fi-Kabel her- ausziehen. 5. Alle Schrauben der Leiterplatte mit den DC-Überspan- nungsableitern lösen und und die Leiterplatte herausneh- men. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 168 11 Wechselrichter austauschen DC-Kombi-Überspannungsableiter Typ 1+2 ausbauen (optional) 6. Die Abdeckung der DC-Überspannungsableiter einsetzen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 169: Sub-1G-Antenne Abbauen (Optional)

    11 Wechselrichter austauschen Sub-1G-Antenne abbauen (optional) 11.8 Sub-1G-Antenne abbauen (optional) 1. Den Montagerahmen abschrauben.. 2. Den Montagerahmen mit der Sub-1G-Antenne nach unten drehen. 3. Den Montagerahmen nach unten abziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 170 11 Wechselrichter austauschen Sub-1G-Antenne abbauen (optional) 4. Die Sub-1G-Antenne abschrauben und entfernen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 171: Wi-Fi-Modul Abbauen (Optional)

    11 Wechselrichter austauschen Wi-Fi-Modul abbauen (optional) 11.9 Wi-Fi-Modul abbauen (optional) Wenn Sie das Wi-Fi-Modul installiert haben, müssen Sie diese ausbauen, bevor Sie den Wechselrichter zurücksenden. Im Lieferumfang des Austauschgeräts ist kein Wi-Fi-Modul ent- halten. 1. Die Abdeckung der DC-Überspannungsableiter entfernen. 2.
  • Seite 172 11 Wechselrichter austauschen Wi-Fi-Modul abbauen (optional) 3. Die Kabelverschraubung des Wi-Fi-Anschlusses abdrehen und Kabel, Kabelverschraubung sowie Dichtung heraus- ziehen. 4. Das Wi-Fi-Modul abschrauben und entfernen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 173 11 Wechselrichter austauschen Wi-Fi-Modul abbauen (optional) 5. Die Abdeckung der DC-Überspannungsableiter einsetzen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 174: Wechselrichter Demontieren Und Verpacken

    11 Wechselrichter austauschen Wechselrichter demontieren und verpacken 11.10 Wechselrichter demontieren und verpa- cken WARNUNG Hohes Gewicht Der Wechselrichter ist schwer. ► Den Wechselrichter mit mindestens 2 Perso- nen anheben und tragen. 1. Das Erdungskabel am Wechselrichter abschrauben. 2. Den Wechselrichter unten links und rechts von der Wand oder dem Montagesystem abschrauben.
  • Seite 175 4. Alle Komponenten des Austauschgeräts, die nicht benöti- gen werden, wieder in die Box legen. 5. Verpacken und versenden Sie den alten Wechselrichter entsprechend der Anmerkungen, die Sie vom Delta-Kun- dendienst erhalten haben. 6. Den neuen Wechselrichter entsprechend der mitgelie- ferten Installationsanleitung installieren und in Betrieb nehmen.

  • Seite 176: Zubehör Nach Der Inbetriebnahme Installieren

    12 Zubehör nach der Inbetriebnahme installieren Sicherheitsanweisungen Zubehör nach der Inbetriebnahme WARNUNG installieren Elektrischer Stromschlag Bei offener Tür ist Schutzgrad IP65 nicht mehr 12.1 Sicherheitsanweisungen gewährleistet. ► Die Tür nur öffnen, wenn es wirklich notwendig ist. GEFAHR ► Die Tür nicht öffnen, wenn Wasser oder Schmutz in den Wechselrichter eindringen Elektrischer Stromschlag könnten.

  • Seite 177: Arbeiten Vorbereiten - Wechselrichter Vom Netz (Ac) Und Den Solarmodulen (Dc) Trennen

    12 Zubehör nach der Inbetriebnahme installieren Arbeiten vorbereiten – Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 12.2 Arbeiten vorbereiten – Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 1. Um den Wechselrichter netzsseitig spannungslos zu schalten, den Lasttrennschalter zwischen Wechselrichter und Netzanschlusspunkt öffnen.
  • Seite 178 12 Zubehör nach der Inbetriebnahme installieren Arbeiten vorbereiten – Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 5. Die Abdeckung der oberen Türverriegelung aufschrauben und öffnen. 6. Die Abdeckung der unteren Türverriegelung aufschrauben und öffnen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 179 12 Zubehör nach der Inbetriebnahme installieren Arbeiten vorbereiten – Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 7. Die obere Türverriegelung öffnen. 8. Die untere Türverriegelung öffnen. 9. Die Tür öffnen und oben mit dem Sechskantschlüssel sichern. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 180 12 Zubehör nach der Inbetriebnahme installieren Arbeiten vorbereiten – Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 10. Mit einem Spannungsmessgerät prüfen, dass an den mar- kierten Anschlüssen keine Spannung mehr anliegt. → Wenn Spannung anliegt, den externen Lasttrennschal- ter der AC-Leitung öffnen und prüfen, ob beide DC- Trennschalter in Position OFF (AUS) sind.
  • Seite 181 12 Zubehör nach der Inbetriebnahme installieren Arbeiten vorbereiten – Wechselrichter vom Netz (AC) und den Solarmodulen (DC) trennen 13. Die Leiter des AC-Kabels abschrauben und das AC-Kabel herausziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 182: Dc-Kombi-Überspannungsableiter Typ 1+2 Nach Der Inbetriebnahme Installieren

    12 Zubehör nach der Inbetriebnahme installieren DC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 12.3 DC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 1. Die Abdeckung der DC-Überspannungsableiter entfernen. 2. Das Stromversorgungskabel des internen Lüfters 2 her- ausziehen. 3. Das Signalkabel herausziehen. 4.
  • Seite 183 12 Zubehör nach der Inbetriebnahme installieren DC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 5. Alle Schrauben der Leiterplatte lösen und und die DC-Überspannungsableiter Typ 2 herausnehmen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 184 12 Zubehör nach der Inbetriebnahme installieren DC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 6. Die DC-Kombi-Überspannungsableiter Typ 1+2 einsetzen und alle Schrauben der Leiterplatte anziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 185: Dc-Kombi-Überspannungsableiter Typ 1+2 Nach Der Inbetriebnahme Installieren

    12 Zubehör nach der Inbetriebnahme installieren DC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 7. Das Signalkabel einstecken. 8. Das Stromversorgungskabel des internen Lüfters 2 einste- cken. 9. Falls das Wi-Fi-Modul installiert ist, das Wi-Fi-Kabel ein- stecken. 10. Die Abdeckung der DC-Überspannungsableiter einsetzen. 11.

  • Seite 186: Ac-Kombi-Überspannungsableiter Typ 1+2 Nach Der Inbetriebnahme Installieren

    12 Zubehör nach der Inbetriebnahme installieren AC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 12.4 AC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installie- 1. Die Schutzabdeckung der AC-Überspannungsableiter abschrauben und entfernen. 2. Die beiden Kabel an der Oberseite der Leiterplatte her- ausziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 187 12 Zubehör nach der Inbetriebnahme installieren AC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 3. Alle Schrauben der Leiterplatte mit den AC-Überspan- nungsableitern lösen und und die Leiterplatte herausneh- men. 4. Die neue Leiterplatte einsetzen und alle Schrauben der Leiterplatte anziehen. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 188 12 Zubehör nach der Inbetriebnahme installieren AC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 5. Die beiden Kabel an der Oberseite der Leiterplatte einste- cken. 6. Die Schutzabdeckung der AC-Überspannungsableiter aufsetzen und anschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 189 12 Zubehör nach der Inbetriebnahme installieren AC-Kombi-Überspannungsableiter Typ 1+2 nach der Inbetriebnahme installieren 7. Zum Abschluss der Installationsarbeiten die Anweisungen in folgendem Abschnitt ausführen: „12.6 Arbeiten abschlie- ßen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden“, S. 193. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 190 12 Zubehör nach der Inbetriebnahme installieren Wi-Fi-Modul nach der Inbetriebnahme installieren 12.5 Wi-Fi-Modul nach der Inbetriebnahme installieren 1. Die Kabelverschraubung des Wi-Fi-Anschlusses abdrehen und Kabelverschraubung und Dichtung entfernen. 2. Das Wi-Fi-Modul aufsetzen und festschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 191 12 Zubehör nach der Inbetriebnahme installieren Wi-Fi-Modul nach der Inbetriebnahme installieren 3. Das Kabel durch Kabelverschraubung und Dichtung ziehen. 4. Die Abdeckung der DC-Überspannungsableiter entfernen. 5. Das Kabel in den Stromversorgungsanschluss auf der Leiterplatte mit den DC-Überspannungsableitern stecken.. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 192: Wi-Fi-Modul Nach Der Inbetriebnahme Installieren

    12 Zubehör nach der Inbetriebnahme installieren Wi-Fi-Modul nach der Inbetriebnahme installieren 6. Die Abdeckung der DC-Überspannungsableiter aufsetzen. 7. Dichtung und Kabelverschraubung des Wi-Fi-Anschlusses einsetzen und die Kabelverschraubung festdrehen. 8. Zum Abschluss der Installationsarbeiten die Anweisungen in folgendem Abschnitt ausführen: „12.6 Arbeiten abschlie- ßen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden“, S.
  • Seite 193 12 Zubehör nach der Inbetriebnahme installieren Arbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 12.6 Arbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 1. AC-Kabel und Kabelverschraubung einsetzen und die Kabelverschraubung festdrehen. 2. Das AC-Kabel am AC-Klemmenblock anschließen. 3.
  • Seite 194 12 Zubehör nach der Inbetriebnahme installieren Arbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 4. Die Tür verschließen. 5. Obere und untere Türverriegelung schließen. 6. Die Abdeckung der oberen Türverriegelung schließen und festschrauben. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 195 12 Zubehör nach der Inbetriebnahme installieren Arbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 7. Die Abdeckung der unteren Türverriegelung schließen und festschrauben. 8. Den Sechskantschlüssel in die obere Türverriegelung stecken. Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...
  • Seite 196 12 Zubehör nach der Inbetriebnahme installieren Arbeiten abschließen - Wechselrichter mit Netz (AC) und Solarmodulen (DC) verbinden 9. Die DC-Kabel einstecken. 10. Beide DC-Trennschalter in die Position ON (EIN) drehen. 11. Die Trennschalter zwischen Wechselrichter und Netzan- schlusspunkt bzw. Wechselrichter und den Solarmodulen schließen.
  • Seite 197 Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03...

  • Seite 198: Technische Daten

    13 Technische Daten Technische Daten Eingang (DC) M70A Empfohlene maximale PV-Leistung 125 kW Maximale Eingangsleistung (pro MPP-Tracker / gesamt) 15,7 kW / 78,5 kW Nennleistung 70 kW 1100 V Maximale Eingangsspannung Einspeisung gestoppt bei > 1000 V Eingangsspannungsbereich Betrieb 200 ... 1000 V Nennspannung 600 V Einschaltspannung...
  • Seite 199 PE: M10-Schraubbolzen mit Mutter DC-Anschlusstyp Amphenol UTX H4 2x RS485, 2x potenzialfreie Kontakte, 1x Externe Abschaltung, Kommunikationsschnittstellen 6x digitale Eingänge, 1x Sub-1G-Antenne, 1x Wi-Fi-Modul (opti- onales Zubehör) Allgemeine Spezifikationen M70A Delta Modellname M70A_260 Delta Teilenummer RPI703M260000 Maximaler Wirkungsgrad 98,8% EU-Wirkungsgrad 98,4% Gesamtbetriebstemperaturbereich -25 ...
