4.4.2 AC/DC-Trennschalter

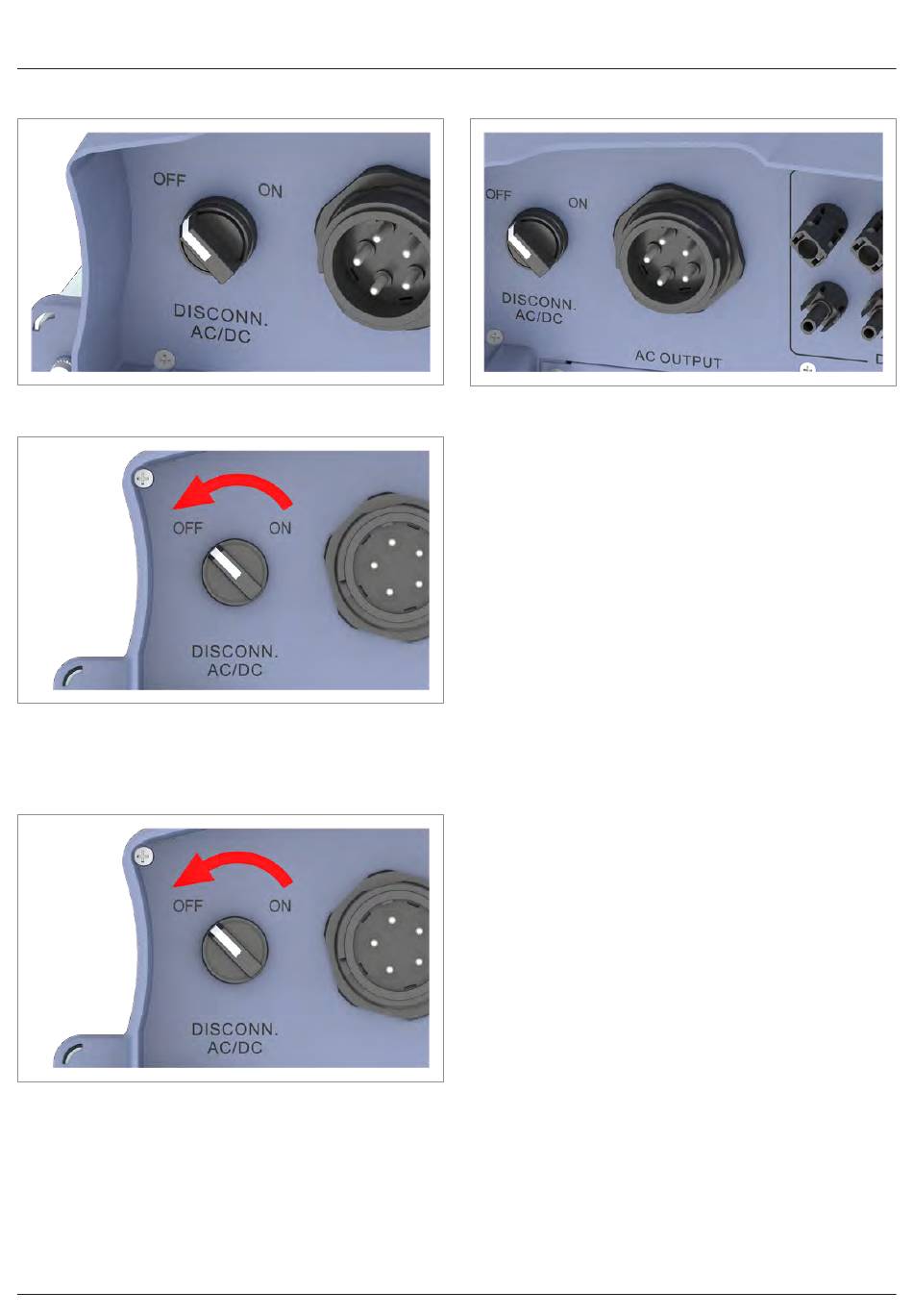

Abb. 4.1: Position des AC/DC-Trennschalters
Abb. 4.2: AC/DC-Trennschalter in Position OFF (AUS)
Der Wechselrichter ist vom Netz und von den Solarmodulen
(beide DC-Eingänge) getrennt, wenn der AC/DC-Trennschalter
in der Position OFF (AUS) steht.
Abb. 4.3: AC/DC-Trennschalter in Position ON (EIN)
Der Wechselrichter ist mit dem Netz und den Solarmodulen
(beide DC-Eingänge) verbunden, wenn der AC/
DC-Trennschalter in der Position ON (EIN) steht.
14

4.4.3 AC-Anschluss (AC-Ausgang)

Abb. 4.4: Position des AC-Anschlusses
Über den AC-Anschluss wird der Wechselrichter mit dem öffent-
lichen Netz verbunden.
Type des AC-Steckers: China Aviation Optical-Electrical Tech-
nology Co. PVE5T50KP73.
Der AC-Stecker wird mit dem Wechselrichter geliefert.
