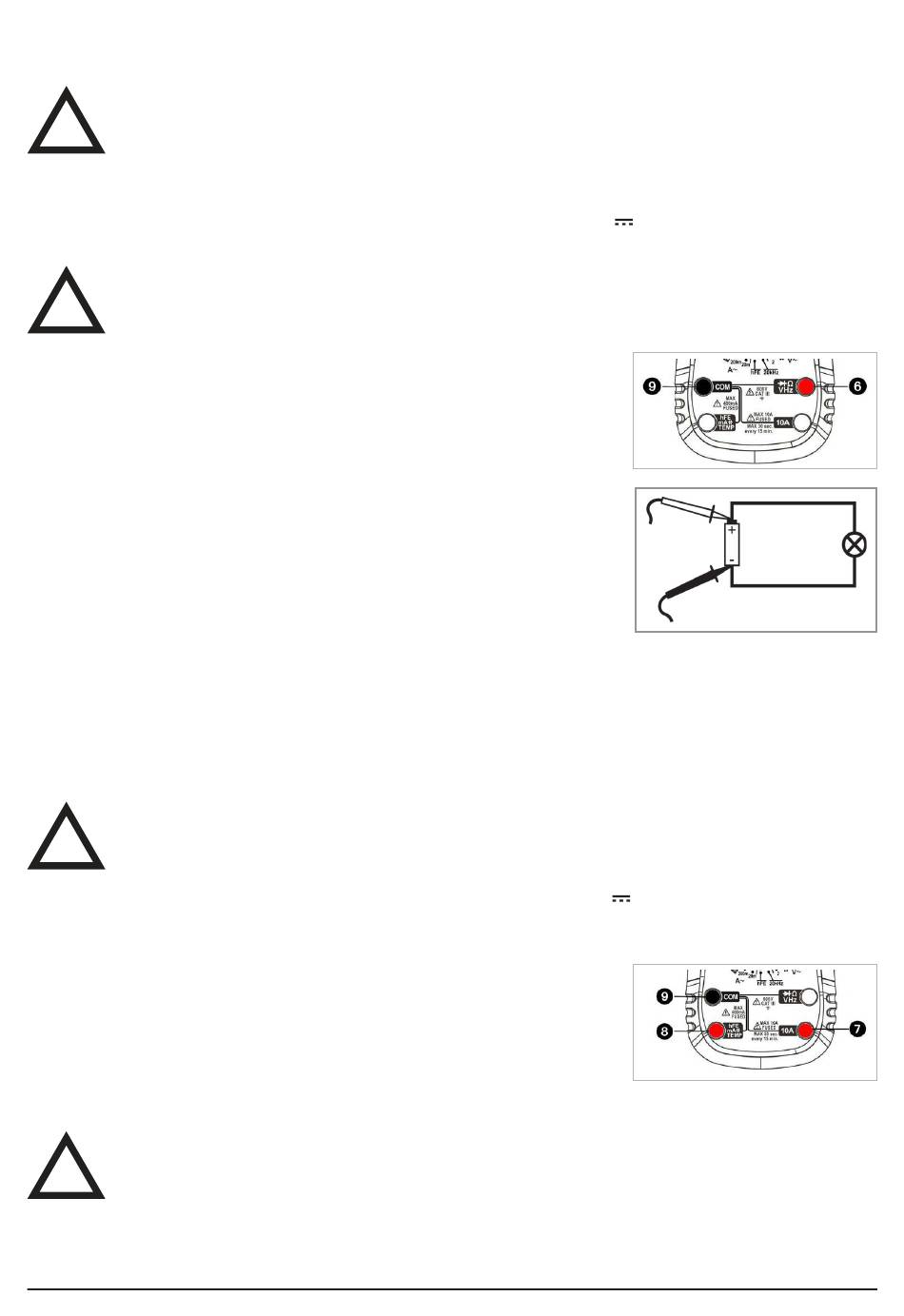

3.2. Multimeter einschalten
Schalten Sie das Multimeter ein, in dem Sie die Taste
!
Um Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmessungen
durchzuführen, wenn die Spannung über 600 V (CAT III) liegt.
3.3. Spannungen messen (V)
Zur Messung von Gleichspannung drehen Sie den Drehwahlschalter
Wechselspannung drehen Sie den Drehwahlschalter
!
Wenn Ihnen die Spannungsart unbekannt ist, wählen Sie zuerst eine Messung mit "
wenn festgestellt ist, dass es sich nicht um Wechselstrom handelt, wählen Sie DC.
• Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die
schwarze Messleitung in die COM-Buchse
Multifunktionsbuchse
• Wählen Sie den korrekten Messbereich. Wenn Ihnen die Spannung unbekannt ist,
fangen Sie erst mit dem größten Messbereich an und schalten Sie ihn dann bei
Bedarf herunter.
• Verbinden Sie die Messkabel parallel mit dem Messkreis.
• Bei Gleichspannungsmessungen sollte das rote Messkabel mit der positiven Seite
des Messkreises verbunden werden, das schwarze Kabel mit der negativen Seite.
Beginnt der angezeigte Wert mit einem Minus-Zeichen, handelt es sich entweder
um eine negative Spannung oder die Ansatzpunkte der Messleitungen wurden ver-
tauscht.
3.4. Gleich-/ Wechselstrommessung
Es gibt für die Strommessung zwei Steckmöglichkeiten für die Messleitungen. Wenn Sie sich nicht sicher sind, wie viel
Ampere der zu messende Strom haben könnte, verwenden Sie erst die Buchse für die höhere Leistung (s.u.). Beginnen Sie
erst mit dem größten Messbereich und wechseln dann erst auf einen kleineren.
Führen Sie auf keinen Fall Messungen durch, wenn der Strom über 10 A bzw. 400 mA liegt!
!
Messungen, die diese Werte überschreiten können die Sicherung im Gerät auslösen.
• Zur Messung von Gleichstrom drehen Sie den Drehwahlschalter
Wechselstrom drehen Sie den Drehwahlschalter
• Drehen Sie den Drehwahlschalter
200 mA für Messungen bis max. 200 mA oder 10 für Messungen bis max. 10 A
• Stecken Sie die schwarze Messleitung in die COM-Buchse
• Wenn Sie Messungen über 400 mA vornehmen wollen oder sich nicht sicher sind
wie viel Strom fließt, stecken Sie die rote Messleitung in die 10 A-Buchse
• Wenn die Messung unter 400 mA ist, stecken Sie die rote Messleitung in die
µA/mA-Buchse
❽
.
Wenn Sie sich nicht sicher sind, ob der Strom über oder unter 400 mA liegt, führen Sie
!
immer zuerst eine Messung durch, in dem Sie zuerst den 10 A Eingang verwenden. Eine
Überlastung des 400 mA Eingangs löst die Sicherung aus.
❿
❾
und die rote Messleitung in die
❻
.
❺
, je nach geplanter Messgröße, auf 20 m für Messungen bis max. 20 mA,
drücken.
❺
in den V
~
❺
in den V
Bereich
❺
in den A
~
A
❺
in den A
Bereich
❾
.
❼
G
Bereich
. Zur Messung von
H
.
B
Bereich
. Zur Messung von
.
.
~
" AC. Erst
7
