True RMS Digital-Multimeter MS8251C
Best.Nr. 830 675
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8251C
Betriebsanleitung
User Manual
Stand 16.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8251C
Inhaltszusammenfassung für Mastech MS8251C
- Seite 1 True RMS Digital-Multimeter MS8251C Best.Nr. 830 675 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8251C Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 7 3.3. Spannung messen ..............Seite 7 3.4. Strom messen ..............Seite 7,8 3.5. -
Seite 5: Bedienelemente

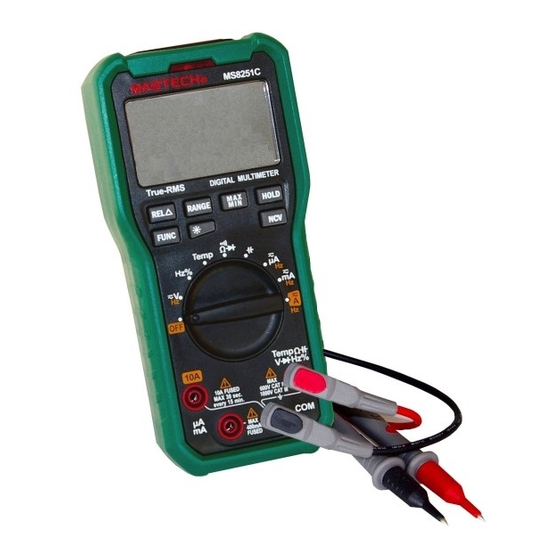

2. Bedienelemente ❶ NCV-LED: Indikator-LED, die bei Erkennung einer Spannung blinkt. ❷ LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und das Messergebnis angezeigt. ❸ Funktionstasten: REL: Zum Bestimmen des Relativwertes. RANGE: Zur manuellen Wahl des Messbereichs. MAX/MIN: Startet die Maximal- bzw. die Minimalwert-Messung. HOLD: Hält die Messung mit dem aktuellen Wert bis zur nächsten Betätigung an. -
Seite 6: Display Einblendungen
Display Einblendungen Wechselspannung/-strom Gleichspannung/-strom Diode Durchgang Autorange (automatische Bereichswahl) Maximum-Anzeige Minimum-Anzeige Automatische Abschaltung Erscheint bei schwacher Batterie Tastgradmessung Frequenzmessung Spannungsmessung Strommessung Kapazitätsmessung Widerstandsmessung Relativwert Holdfunktion EIN 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. -
Seite 7: Multimeter Einschalten
3.2. Multimeter einschalten Schalten Sie das Multimeter ein, in dem Sie den Drehwahlschalter ❺ zu der gewünschten Messfunktion drehen. Um Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmessungen durchzuführen, wenn die Spannung über 600 V (CAT III). 3.3. Spannungen messen (V) Um Spannungen zu messen, müssen Sie zuerst den Drehwahlschalter in den V -/~ ,Hz Bereich drehen. -
Seite 8: Hold Funktion
Messungen größer als 5 A dürfen für max. 10 Sekunden und im Intervall von 1 Minute durchge- führt werden, so dass sich die Sicherungen abkühlen können. • Verbinden Sie die Messspitzen in Reihe zum Messkreis. • Die gemessene Stromstärke wird im Display ❷... -
Seite 9: Diodentest
3.7. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❺ in den Ω -Bereich. • Drücken Sie die FUNC-Taste , bis das -Symbol im Display erscheint. -
Seite 10: Frequenz/Tastgrad Messen
3.9. Frequenz/Tastgrad messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um einen Durchgangstest durchzuführen, stellen Sie den Drehwahlschalter auf Hz%. ❺ • Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote Messleitung in die Multifunktionsbuchse ❻... -
Seite 11: Max / Min Messung
3.12. Maximal-/Minimalwert-Messung • Stellen Sie den Drehwahlschalter ❺ auf den gewünschten Messbereich (A, V usw.). • Führen Sie eine Messung durch und drücken Sie währenddessen auf die Funktionstaste MAX/MIN ❸ Die Messung wird weitergeführt während der Maximal- und Minimalwert in der oberen Zeile gespeichert wird. Durch wiederholtes Drücken der Funktionstaste MAX/MIN ❸... -
Seite 12: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer Batterie erneuern Messwert schlecht abzulesen Batterie schwach Batterie erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❸ um die Hold-Funktion zu deaktivieren. Batterie schwach Batterie erneuern Es werden falsche Werte angezeigt 6. -
Seite 13: Wechselspannung (Ac)
Wechselspannung (AC) Messbereich Auflösung Genauigkeit Frequenzbereich 400 mV 0,1 mV ± (1,5 % + 5 Digits) 40...60 Hz 0,001 V ± (1,2 % + 5 Digits) 40...400 Hz 40 V 0,01 V 400 V 0,1 V ± (1,0 % + 3 Digits) 40...400 Hz 1000 V •... - Seite 14 Frequenz Frequenzmessung im Volt Messbereich: Messbereich Auflösung Genauigkeit 40 Hz 0,01 Hz 400 Hz 0,1 Hz ± (1,5 % + 5 Digits) 4 kHz 0,001 kHz 10 kHz 0,01 kHz • Messbereich: 10 Hz bis 10 kHz • Das Eingangssignal muss für dieses Messverfahren mindestens 200 mV (RMS) betragen. •...
-
Seite 15: Kapazität
Widerstand Messbereich Auflösung Genauigkeit 400 Ω 0,1 Ω 4 kΩ 0,001 kΩ 40 kΩ 0,01 kΩ ± (0,8 % + 5 Digits) 400 kΩ 0,1 kΩ 4 MΩ 0,001 MΩ 40 MΩ 0,1 MΩ ± (1,5 % + 5 Digits) •... -
Seite 16: Allgemein
• Gewicht: 420 g • Betriebstemperatur: 0...40 °C • Lagertemperatur: -10...+50 °C 7. Lieferumfang • Digitalmultimeter MASTECH MS8251C • Messleitungen • Temperaturadapter • Temperaturfühler • Aufbewahrungstasche • Anleitung 8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. -
Seite 17: Entsorgung
9. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus verpflichtet. - Seite 18 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Copyright 2017 by Pollin Electronic GmbH ©...
