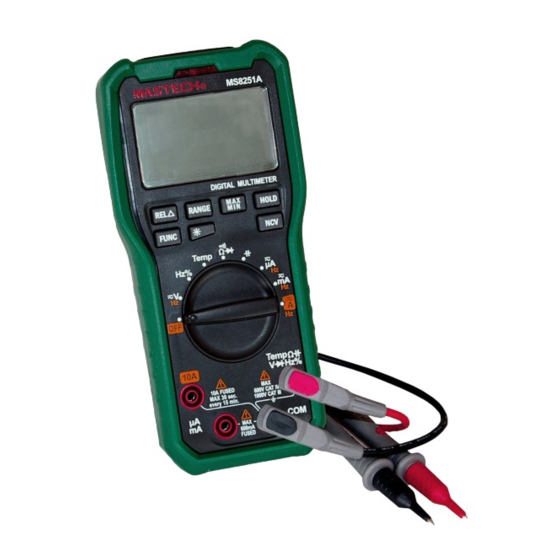

Digital-Multimeter MS8251A
Best.Nr. 830 673
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
MS8251A
Betriebsanleitung
User Manual
Stand 22.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MS8251A
Inhaltszusammenfassung für Mastech MS8251A
- Seite 1 Digital-Multimeter MS8251A Best.Nr. 830 673 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MS8251A Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4,5 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme: 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 7 3.3. Spannung messen ..............Seite 7 3.4. Strom messen ..............Seite 8 3.5. -
Seite 5: Bedienelemente
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Es kann zur Beschädigung des Produktes führen, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber verantwortlich. -
Seite 6: Display Einblendungen
Display Einblendungen Wechselspannung/-strom Gleichspannung/-strom Diode Durchgang Autorange (automatische Bereichswahl) Maximum-Anzeige Minimum-Anzeige Automatische Abschaltung Erscheint bei schwacher Batterie Tastgradmessung Frequenzmessung Spannungsmessung Strommessung Kapazitätsmessung Widerstandsmessung Relativwert Holdfunktion EIN 3. Inbetriebnahme 3.1. Batterie einsetzen • Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst eine Batterie einlegen. -
Seite 7: Multimeter Einschalten
3.2. Multimeter einschalten Schalten Sie das Multimeter ein, in dem Sie den Drehwahlschalter ❺ zu der gewünschten Messfunktion drehen. Um Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmessungen durchzuführen, wenn die Spannung über 600 V (CAT IV) bzw. 1000 V (CAT III) liegt. 3.3. -
Seite 8: Gleich-/ Wechselstrommessung
3.4. Gleich-/ Wechselstrommessung Es gibt für die Strommessung zwei Steckmöglichkeiten für die Messleitungen. Wenn Sie sich nicht sicher sind, wie viel Ampere der zu messende Strom haben könnte, verwenden Sie erst die Buchse für die höhere Leistung (s.u.). Beginnen Sie erst mit dem größten Messbereich und wechseln dann erst auf einen kleineren. -
Seite 9: Widerstandsmessung
3.6. Widerstandsmessung Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bau- elemente in der Schaltung entladen sind. Ω • Um einen Widerstand zu messen, drehen Sie den Drehwahlschalter ❺ in den -Bereich. Ω • Drücken Sie die FUNC-Taste und AUTO im Display ⓫... -
Seite 10: Durchgangstest
3.8. Durchgangstest Achtung: Messen Sie keine unter Spannung stehenden Widerstände! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. Mit einem Durchgangstest können Sie feststellen, ob eine Leitung unterbrochen ist. Wenn keine Unterbrechung besteht, ertönt ein akustischer Hinweis. •... -
Seite 11: Kapazität Messen
3.11. Kapazität messen Schalten Sie den Strom für das zu prüfende Gerät aus und entladen Sie alle Kondensatoren. Versuchen Sie keine Kondensatoren mit einer Kapazität von > 66,00 mF zu messen. • Um eine Kapazitätsmessung durchzuführen, stellen Sie den Drehwahlschalter ❺... -
Seite 12: Wartung Und Reinigung
4. Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: Wenn im Display • ❸ -Symbol erscheint, ist die eingelegte Batterie schwach und sollte erneuert werden, um falsche Messergebnisse zu vermeiden. -
Seite 13: Wechselspannung (Ac)
Gleichstrom (DC) Messbereich Auflösung Genauigkeit 660 µA 0,1 µA 6600 µA 1 µA ± (1,0 % + 5 Digits) 66 mA 10 µA 660 mA 100 µA 10 A 10 mA ± (2,0 % + 5 Digits) • Maximaler Eingangsstrom: 10 A •... -
Seite 14: Funktion
Diode Messbereich Auflösung Funktion 1 mV Messung des Spannungsabfalls einer Diode • Messspannung: 3,2 V- • Messstrom: 1 mA • Überspannungsschutz: 250 V-/~(RMS) Frequenz Frequenzmessung im Volt Messbereich: Messbereich Auflösung Genauigkeit 66 Hz 0,01 Hz 660 Hz 0,1 Hz ± (1,5 % + 5 Digits) 6,6 kHz 0,001 kHz 10 kHz... -
Seite 15: Kapazität
Tastgrad Messbereich Auflösung Funktion 1% - 99 % 0.1 % ± 2 % Widerstand Messbereich Auflösung Genauigkeit 660 Ω 0,1 Ω 6,6 kΩ 0,001 kΩ 66 kΩ 0,01 kΩ ± (0,8 % + 5 Digits) 660 kΩ 0,1 kΩ 6,6 MΩ 0,001 MΩ... -
Seite 16: Allgemein
420 g • Betriebstemperatur: 0...40 °C • Lagertemperatur: -10...+50 °C 7. Lieferumfang • Digitalmultimeter MASTECH MS8251A • Messleitungen • Multiprüfadapter • Temperaturfühler • Anleitung Technische Beratung Brauchen Sie Hilfe bei der Montage oder Installation? Kein Problem, unter der nachfolgenden Rufnummer erreichen Sie speziell geschulte Mitarbeiter, die Sie gerne bei allen technischen Fragen beraten. -
Seite 17: Sicherungswechsel
