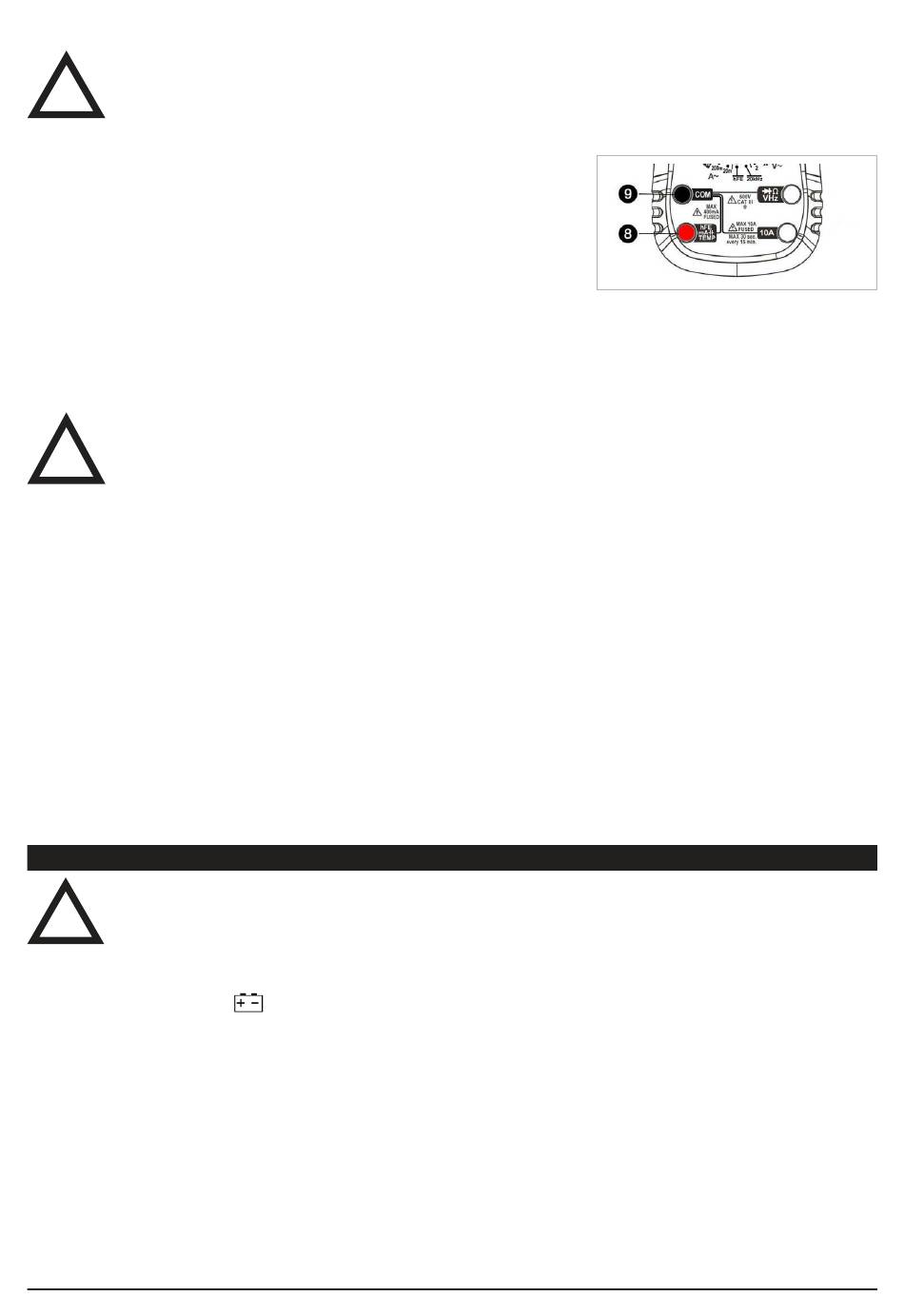

3.12. Transistoren messen

!
Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Messungen
zwischen dem hFE und COM Terminal durchzuführen, wenn die Spannung über 250 V~ liegt.
• Stellen Sie den Drehwahlschalter
• Stecken Sie den mitgelieferten Multifunktionsadapter in die Multifunktions-
buchse
und die COM-Buchse
• Achten Sie dabei auf die Polarität. Der Adapter ist beschriftet mit COM und
IN.
• Verwenden Sie zum Prüfen die Löcher auf der Oberseite des Adapters.
Beachten Sie bei der Messung, ob der Transistor NPN oder PNP ist.
• Es wir Ihnen der ungefähre hFE Wert angezeigt, basierend auf 10 μA bei 2,8 V
3.13. NCV-Messung (Berührungslose Spannungserkennung)
Selbst wenn die NCV-Messung keine Spannung anzeigt, ist vielleicht doch eine gefährliche Span-
!
nung vorhanden. Führen Sie deshalb immer eine zweipolige Spannungsprüfung mit einem ge-
eigneten Messgerät durch, bevor Sie Arbeiten an einer Stromleitung durchführen!
• Ziehen Sie vor der Messung die Messleitungen ab.
• Die NCV-Messung wird mit dem Einschalten des Geräts aktiviert.
• Halten Sie den NCV-Sensor
• Sobald der Sensor eine Wechselspannung erkennt (min. 110 V~) beginnt die NCV-LED

Displaybeleuchtung

• Drücken Sie die Beleuchtungstaste
• Nach ca. 15 Sekunden wird die Beleuchtung automatisch ausgeschaltet.

Automatische Abschaltung

• Das Multimeter schaltet sich nach ca. 15 Min ohne Eingabe automatisch ab, um die Batterie zu schonen.
• Es ertönt ein Warnton 5 Minuten vor der Abschaltung.

4. Wartung und Reinigung

!
Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird,
sollte nur von Fachkräften vorgenommen werden.

Einlegen/Wechseln der Batterie:

• Wenn im Display
falsche Messergebnisse zu vermeiden.
• Entfernen Sie alle Messkabel vom Multimeter und schalten Sie das Messgerät ab.
• Schrauben Sie die Schraube der Batteriefach-Abdeckung auf der Rückseite des Multimeters auf.
• Tauschen Sie die leere Batterie durch eine neue gleichen Typs (9V-Block) aus.
• Schließen und verschrauben Sie das Batteriefach anschließend wieder vollständig, bevor Sie die Messungen fortsetzen.
Reinigung
• Entfernen Sie alle Messleitungen vom Multimeter und schalten Sie das Messgerät ab.
• Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes, sauberes Tuch.
• Benutzen Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Mittel. Dadurch
könnte das Gehäuse angegriffen oder die Funktion beeinträchtigt werden.
auf hFE
.
an der Stirnseite des Messgerätes an die zu untersuchende Stromleitung.
. Die Displaybeleuchtung schaltet sich ein.
das
-Symbol erscheint, ist die eingelegte Batterie schwach und sollte erneuert werden, um
J
.
zu blinken.
11
