Hydraulisches Dreipunktgestänge
13.5

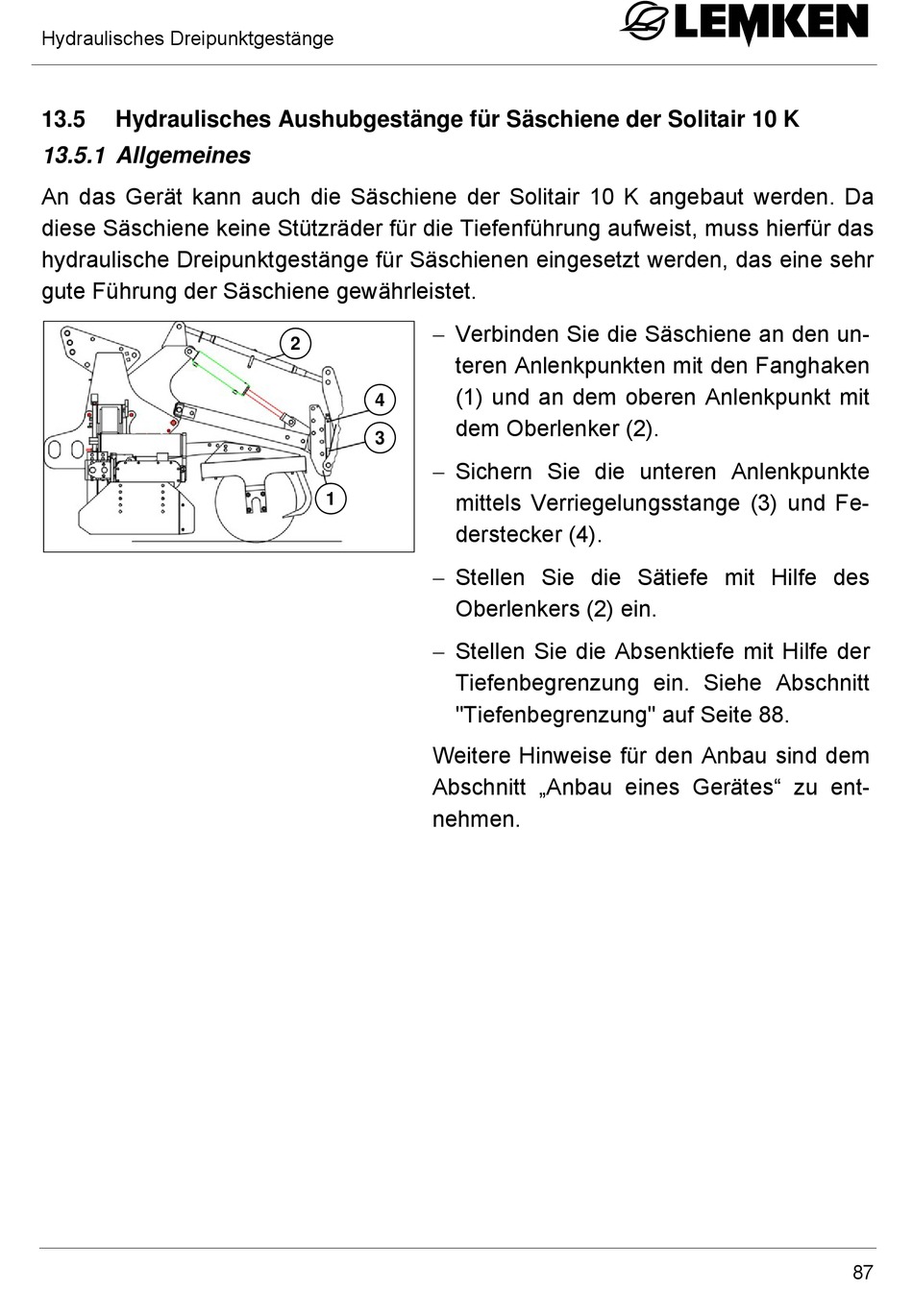

Hydraulisches Aushubgestänge für Säschiene der Solitair 10 K
13.5.1 Allgemeines
An das Gerät kann auch die Säschiene der Solitair 10 K angebaut werden. Da
diese Säschiene keine Stützräder für die Tiefenführung aufweist, muss hierfür das
hydraulische Dreipunktgestänge für Säschienen eingesetzt werden, das eine sehr
gute Führung der Säschiene gewährleistet.
Verbinden Sie die Säschiene an den un-
2
teren Anlenkpunkten mit den Fanghaken
(1) und an dem oberen Anlenkpunkt mit
4
dem Oberlenker (2).
3
Sichern Sie die unteren Anlenkpunkte
mittels Verriegelungsstange (3) und Fe-
1
derstecker (4).
Stellen Sie die Sätiefe mit Hilfe des
Oberlenkers (2) ein.
Stellen Sie die Absenktiefe mit Hilfe der
Tiefenbegrenzung ein. Siehe Abschnitt
"Tiefenbegrenzung" auf Seite 88.
Weitere Hinweise für den Anbau sind dem
Abschnitt „Anbau eines Gerätes" zu ent-
nehmen.
87
