Antriebsbeschreibung

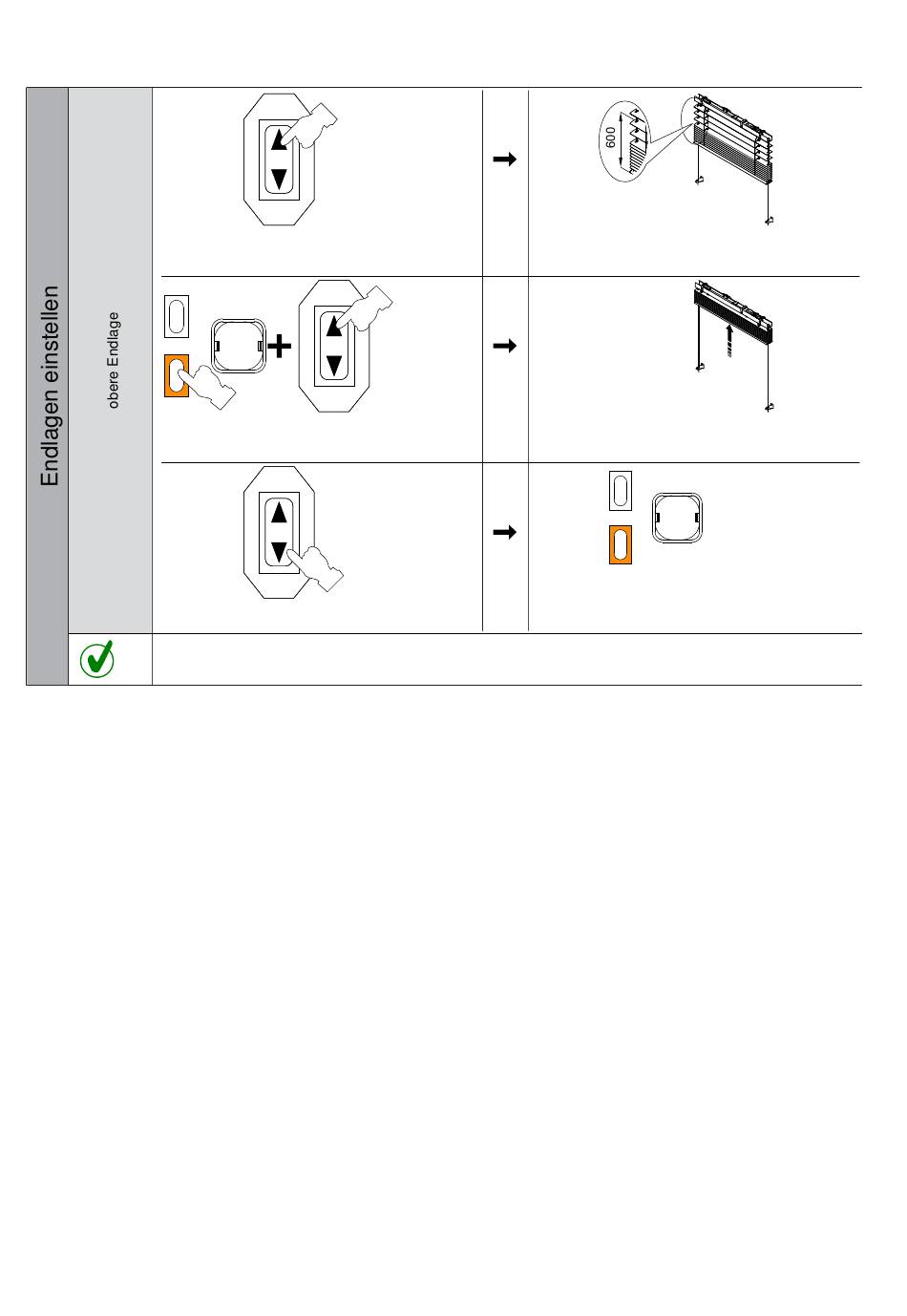

HOCH-Taste/TIEF-Taste drücken.
Einstelltaste "orange" drücken und gedrückt hal-
ten und gleichzeitig HOCH-Taste drücken.
TIEF-Taste drücken.
3
Antriebsbeschreibung
3.1
Antriebstyp
Der Antrieb ist für 230 V/50 Hz (bzw. Sonderantrieb
100 V/50-60 Hz, 120 V/60 Hz) ausgelegt und verfügt über
eine mechanische Endabschaltung. Die Einstellung der
Endlagen wird mittels Einstelltasten am Antrieb vorgenom-
men.
Seite 6 | 10
Unterschiene mind. 600 mm vor obere Endlage
fahren.
Obere Endlage anfahren.
Einstelltaste springt hörbar zurück.
Endlagen sind eingestellt.
Nächster Schritt ist nochmals Probefahrt.
3.2
Funktion des Antriebs
Thermoschutz
Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeig-
net. Der integrierte Thermoschutz schaltet den Antrieb nach
ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb
wieder betriebsbereit.
Einstellbare Endlagen
Beide Endlagen sind einstellbar. In der oberen Endlage
kann der Antrieb zusätzlich über einen Schaltfühler ab-
schalten.
Geräuschlose Softbremse (soft)
Die hier verbaute Motorbremse stoppt den Antrieb nahezu
geräuschlos.
"Klack"
2018222 [Rev. 3 - de]/2019-02-20
