WAREMA GJ56 Serie Einstellanleitung Und Anschlussplan
Raffstoreantrieb/jalousieantrieb
Inhaltsverzeichnis
Quicklinks
Einstellanleitung und
Einstellanleitung und
Anschlussplan
Anschlussplan

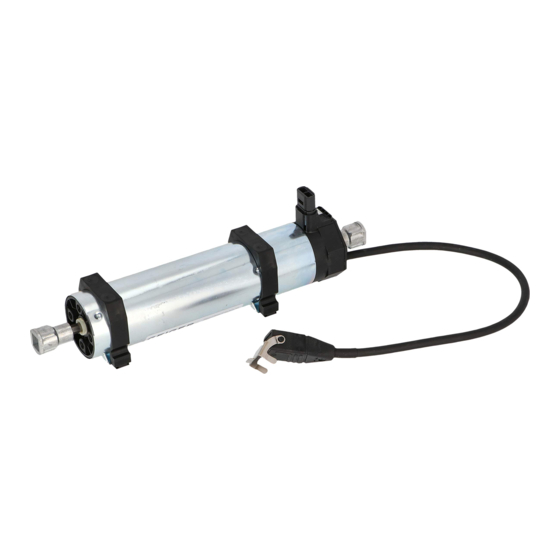

WAREMA Raffstoreantrieb/Jalousieantrieb
WAREMA Raffstoreantrieb/Jalousieantrieb
Typ GJ56...
Typ GJ56...
Gültig ab 28. Juni 2018
Gültig ab 28. Juni 2018
Dokumenten-Nummer 816803 [Rev.6 - de]
Dokumenten-Nummer 816803 [Rev.6 - de]
Nur für Fachkräfte
Nur für Fachkräfte
Inhaltsverzeichnis
Verwandte Anleitungen für WAREMA GJ56 Serie
Inhaltszusammenfassung für WAREMA GJ56 Serie
- Seite 1 Einstellanleitung und Einstellanleitung und Anschlussplan Anschlussplan WAREMA Raffstoreantrieb/Jalousieantrieb WAREMA Raffstoreantrieb/Jalousieantrieb Typ GJ56... Typ GJ56... Nur für Fachkräfte Nur für Fachkräfte Gültig ab 28. Juni 2018 Gültig ab 28. Juni 2018 Dokumenten-Nummer 816803 [Rev.6 - de] Dokumenten-Nummer 816803 [Rev.6 - de]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit....................3 Inbetriebnahme......................... 3 Hilfsmittel für die Inbetriebnahme.........................3 Informationen zu den Endlagen........................3 Probefahrt..............................4 Motorendlagen einstellen..........................5 Antriebsbeschreibung....................... 6 Antriebstyp..............................6 Funktion des Antriebs...........................6 Anschlussplan........................7 Bauseitiger Anschluss mit Steckverbinder....................7 Motoranschluss mit Steckverbinder......................7 Technische Daten......................7 Mögliche Fehler........................ -
Seite 3: Hinweise Zur Sicherheit
Zulässig sind nur Tätigkeiten an dem Produkt, die in die- untere Motorendlage ser Anleitung beschrieben sind. Es dürfen keinerlei sons- tige Veränderungen ohne schriftliche Genehmigung von Der Antrieb hat eine positionsgesteuerte Endabschaltung WAREMA vorgenommen werden. unten. Bestimmungsgemäße Verwendung obere Motorendlage Der Antrieb ist ausschließlich für den Betrieb nachfolgender Der Antrieb hat eine positionsgesteuerte Endabschaltung Produkte bestimmt. -
Seite 4: Probefahrt
Inbetriebnahme Probefahrt INFO Die Endlagen sind eingestellt. TIEF-Taste drücken. Antrieb stoppt in unterer Endlage. HOCH-Taste drücken. Antrieb stoppt in oberer Endlage. Probefahrt ist abgeschlossen. Nächster Schritt ist entweder "Endlagen einstellen/nachstellen", wenn Endlagen nicht korrekt angefahren werden oder "Antrieb anschließen". Seite 4 | 8 816803 [Rev. -
Seite 5: Motorendlagen Einstellen
Inbetriebnahme Motorendlagen einstellen INFO Der Schaltfühler unterbricht den Antrieb nur in Drehrichtung "AUF". Wird bei gedrückter Einstelltaste "AB" über den un- teren Umkehrpunkt (abhängig von der Aufzugsbandlänge) hinaus weitergefahren, so fährt das Produkt hoch. Bei Kon- takt mit dem Schalterfühlter schaltet der Antrieb jetzt nicht ab. TIEF-Taste/HOCH-Taste drücken. -
Seite 6: Antriebsbeschreibung
Antriebsbeschreibung HOCH-Taste/TIEF-Taste drücken. Unterschiene mind. 300 mm vor obere Endlage fahren. "Klack" Einstelltaste AUF drücken. Einstelltaste rastet hörbar ein. HOCH-Taste drücken. Obere Endlage anfahren. "Klack" TIEF-Taste drücken. Einstelltaste springt hörbar zurück. Endlagen sind eingestellt. Nächster Schritt ist nochmals Probefahrt. Antriebsbeschreibung Einstellbare Endlagen Beide Endlagen sind einstellbar. -
Seite 7: Anschlussplan
93 W 135 W 190 W 190 W 99 W 118 W Schutzart IP 54 Schutzklasse Kurzzeitbetrieb (S2) 4 Min. Endschalterbereich 80 Umdrehungen INFO Detailliertere technische Daten können bei WAREMA angefordert werden. 816803 [Rev. 6 - de]/2018-06-28 Seite 7 | 8... -
Seite 8: Mögliche Fehler
Thermoschutz des Antriebs ist aktiv. 10 bis 20 Minuten warten, bis der An- trieb abgekühlt ist. Anschluss fehlerhaft. Alle Klemmstellen (Abzweigdosen, Klemmbelegung gemäß WAREMA An- Steckverbinder etc.) überprüfen. schluss anpassen. Motorleitung ist beschädigt. Steckbare Motorleitung tauschen. Störung: Antrieb fährt in falsche Richtung...
