Einstellanleitung und
Einstellanleitung und
Anschlussplan
Anschlussplan

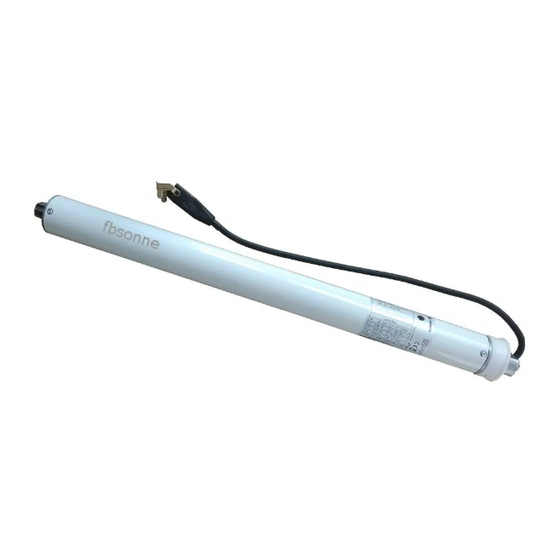

WAREMA Wintergarten-Markisenantrieb
WAREMA Wintergarten-Markisenantrieb
Typ WM REA
Typ WM REA
Gültig ab 10. März 2017
Gültig ab 10. März 2017
Dokumenten-Nummer 2018190 [Rev. 0 - de]
Dokumenten-Nummer 2018190 [Rev. 0 - de]
Nur für Fachkräfte
Nur für Fachkräfte
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WAREMA WM REA
Inhaltszusammenfassung für WAREMA WM REA
- Seite 1 Einstellanleitung und Einstellanleitung und Anschlussplan Anschlussplan WAREMA Wintergarten-Markisenantrieb WAREMA Wintergarten-Markisenantrieb Typ WM REA Typ WM REA Nur für Fachkräfte Nur für Fachkräfte Gültig ab 10. März 2017 Gültig ab 10. März 2017 Dokumenten-Nummer 2018190 [Rev. 0 - de] Dokumenten-Nummer 2018190 [Rev. 0 - de]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit....................3 Inbetriebnahme......................... 3 Informationen zu den Endlagen........................3 Hilfsmittel für die Inbetriebnahme.........................3 Motorendlagen einstellen..........................4 Probefahrt..............................5 Motorendlagen löschen (RESET).........................5 Antriebsbeschreibung....................... 6 Antriebstyp..............................6 Funktion des Antriebs...........................6 Anschlussplan........................7 Bauseitiger Anschluss mit Steckerverbinder....................7 Motoranschluss mit Steckverbinder......................7 Technische Daten...................... -
Seite 3: Hinweise Zur Sicherheit
Zulässig sind nur Tätigkeiten an dem Produkt, die in die- schwarz ser Anleitung beschrieben sind. Es dürfen keinerlei sons- tige Veränderungen ohne schriftliche Genehmigung von braun WAREMA vorgenommen werden. blau Bestimmungsgemäße Verwendung grün-gelb Der Antrieb ist ausschließlich für den Betrieb nachfolgender Produkte bestimmt. -
Seite 4: Motorendlagen Einstellen
Inbetriebnahme Motorendlagen einstellen INFO Die Endlagen sind im Auslieferungszustand nicht eingestellt und können direkt programmiert werden. Bereits eingestellte Endlagen sind vor dem erneuten Einstellen zu löschen (siehe Kapitel 2.5/Seite TIEF-Taste/HOCH-Taste drücken. Antrieb auf unteren Anschlag fahren, bis Antrieb selbständig stoppt. Antrieb auf oberen Anschlag fahren, bis Antrieb HOCH-Taste/TIEF-Taste drücken. -
Seite 5: Probefahrt
Inbetriebnahme Probefahrt TIEF-Taste drücken. Antrieb stoppt in unterer Endlage. Antrieb stoppt in oberer Endlage. HOCH-Taste drücken. Probefahrt ist abgeschlossen. Nächster Schritt ist entweder "Endlagen löschen", wenn Endla- gen nicht korrekt angefahren werden oder "Antrieb anschließen". Motorendlagen löschen (RESET) 10 s Programmiertaste für 10 Sek. -
Seite 6: Antriebsbeschreibung
Antriebsbeschreibung Antriebsbeschreibung Reagible Blockiererkennung Tritt eine mechanische Blockierung des Produktes auf, Antriebstyp stoppt der Antrieb die Fahrbewegung und fährt anschlie- ßend kurz in Gegenrichtung, um die Blockierung freizuge- Der Antrieb ist für 230 V/50 Hz ausgelegt und verfügt über ben. Der Antrieb versucht maximal 3-mal die Blockierung eine elektronische Endabschaltung. -
Seite 7: Anschlussplan
1,15 A 1,4 A Leistungsaufnahme 160 W 205 W 260 W 315 W Schutzart IP 44 Schutzklasse Kurzzeitbetrieb (S2) 4 Min. Endschalterbereich 64 Umdrehungen INFO Detailliertere technische Daten können bei WAREMA angefordert werden. 2018190 [Rev. 0 - de]/2017-03-10 Seite 7 | 12... -
Seite 8: Mögliche Fehler
ßen und Produkt bedienen. Thermoschutz des Antriebs ist aktiv. 10 bis 20 Minuten warten, bis der An- trieb abgekühlt ist. Anschluss fehlerhaft. Alle Klemmstellen (Abzweigdosen, Klemmbelegung gemäß WAREMA An- Steckverbinder etc.) überprüfen. schluss anpassen. Motorleitung ist beschädigt. Antrieb tauschen. Steckverbindung ist fehlerhaft. - Seite 9 Mögliche Fehler Störung: Antrieb bleibt nach Abgabe eines Fahrbefehls kurz stehen und fährt dann weiter Ursache Hinweis Behebung Motorendlage in der gewünschten Antriebsfunktion: Endlagen Status In- Motorendlagen einlernen (Seite Richtung noch nicht eingelernt. dikator (siehe Seite Störung: Antrieb stoppt nicht an der gewünschten Endlage Ursache Hinweis Behebung...
-
Seite 10: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Seite 10 | 12 2018190 [Rev. 0 - de]/2017-03-10... - Seite 11 2018190 [Rev. 0 - de]/2017-03-10 Seite 11 | 12...
- Seite 12 WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 97828 Marktheidenfeld Deutschland www.warema.de info@warema.de...
