Anschlussplan
5
Anschlussplan
Produkt und Leitungen vor dem Anschluss spannungsfrei schalten und gegen Wiedereinschalten sichern.
INFO
Die angegebenen Aderfarben beziehen sich auf 230 V-Antrieben. Bei Antrieben mit Nennspannung zwischen 100 V
und 230 V kann die Farbzuordnung abweichen. Hier sind die Angaben in Klammer (z. B. HOCH) zu beachten.
HINWEIS
Produktbeschädigung durch falschen Anschluss.
Mehrere Motoren nicht parallel anschließen!
5.1

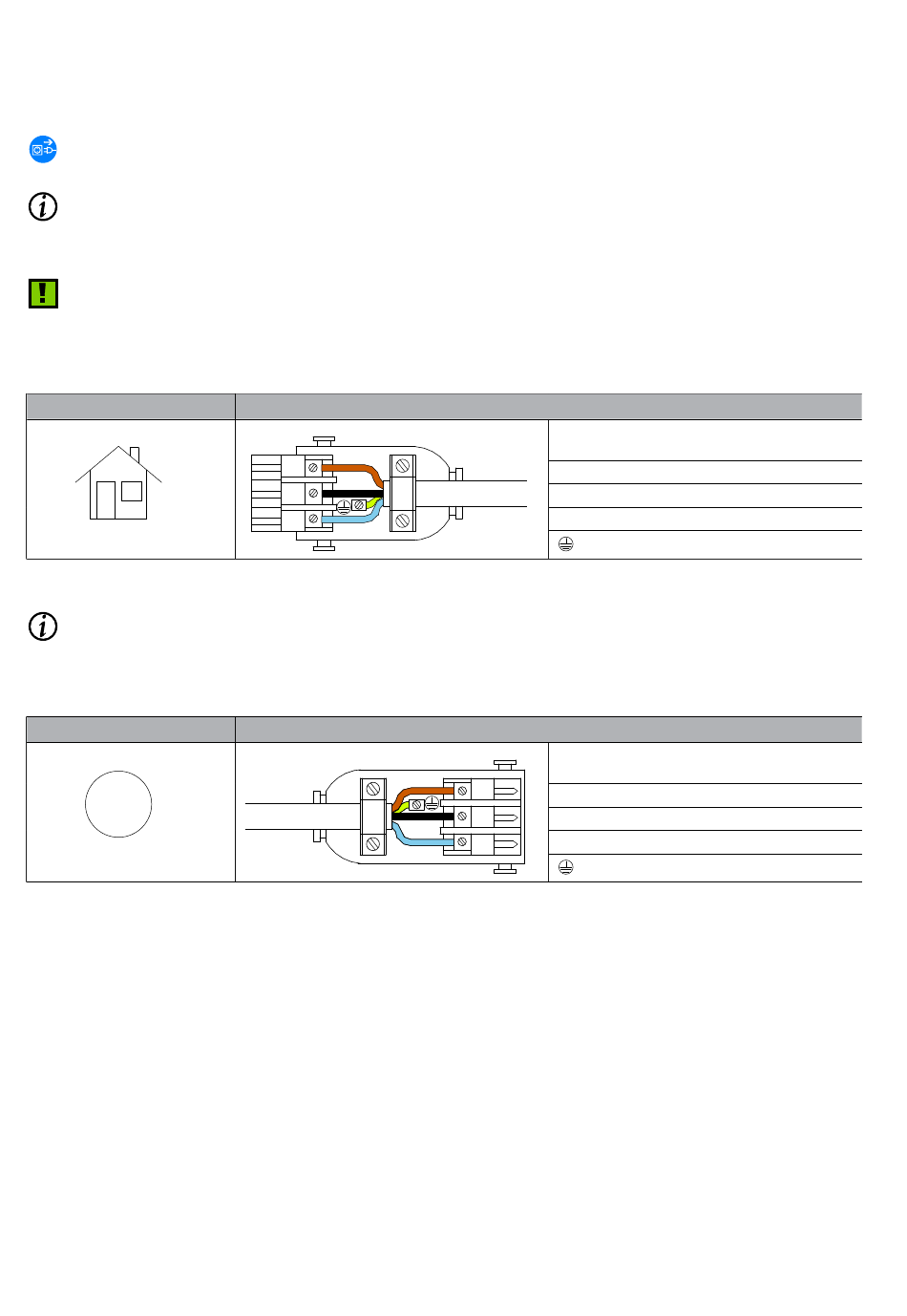

Bauseitiger Anschluss mit Steckverbinder
bauseitiger Anschluss
5.2
Motoranschluss mit Steckverbinder
INFO
Standard: Steckverbinder an Motorleitung angeschlossen.
[ ]* = Bei JA08 Soft und JA12 dk in Verbindung mit der Nennspannung 120 V ist kein Steckverbinder montiert. Für diese
Fälle ist die Farbzuordnung in Klammer [z. B. rot] zusätzlich eingetragen.
Motoranschluss
M
~
Seite 8 | 10
bauseitiger Anschluss mit Kupplung (STAK 3)
3
2
1
Motorleitung mit Stecker (STAS 3)
Leitung (empfohlen H05RR-F 4 G 0,75
sw Typ WAREMA)
3
braun (TIEF-Befehl)
2
schwarz (HOCH-Befehl)
1
blau (Neutralleiter)
grün-gelb (Schutzleiter)
Motorleitung (H05RR-F 4 G 0,75 sw
Typ WAREMA)
3
3
braun (TIEF) / [rot]*
2
2
schwarz (HOCH) / [schwarz]*
1
blau (Neutralleiter) / [weiß]*
1
grün-gelb (Schutzleiter) / [grün]*
