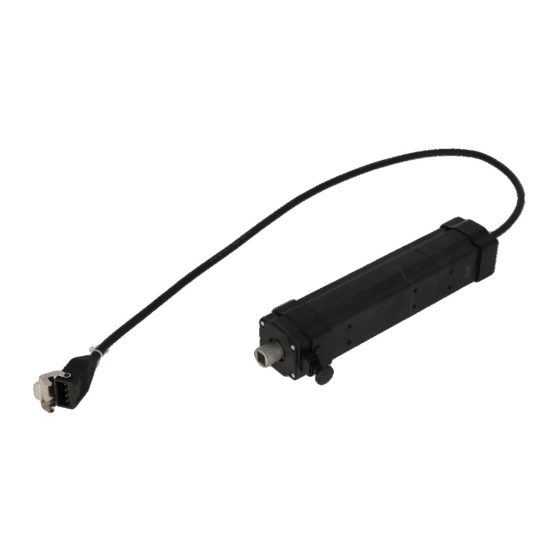

WAREMA D370 SMI Einstellanleitung Und Anschlussplan
Raffstore-, jalousieantrieb
Verwandte Anleitungen für WAREMA D370 SMI
Inhaltszusammenfassung für WAREMA D370 SMI
- Seite 1 WAREMA Raffstore-, Jalousieantrieb Typ D370 SMI Einstellanleitung und Anschlussplan Nur für Fachkräfte Gültig ab 31. August 2018 Dokumenten-Nummer [S816479_2] – de...
-
Seite 2: Einleitung
VDE 0022 der Betreiber und der Errichter selbst verantwortlich. Inhalt Einstellanleitung Die Anleitung gehört zu diesem Produkt und enthält wich- tige Hinweise zur Einstellung des Antriebs Typ D370 SMI. Zulässige Tätigkeiten Außer den in der vorliegenden Anleitung zum Produkt beschriebenen Tätigkeiten dürfen keine Veränderungen,... -
Seite 3: Allgemeine Sicherheitshinweise
(z. B. VDE 0100)! Anschlussplan beachten! Motor über geeignete Jalousie-Aktoren an Bus-System anschließen (z. B. WAREMA LONMSE 12M230SMI)! Eine Bedienung über Ansteuergeräte mit einer "aktiven Wegmessung" mittels Überwachung der Stromaufnahme nicht möglich! Die Stromaufnahme erfolgt nicht über die AUF- oder AB-Leitung, son-... -
Seite 4: Motor Einstellen
Motor einstellen Motor einstellen Benötigte Werkzeuge Werkzeug/ Hilfsmittel Größe Verwendung Einstellkabel Einstellung Motor (Art.Nr. 616227) Tab. 1: Werkzeuge und Verwendung Auslieferungszustand (Sonnenschutz- produkt mit eingebautem Antrieb) HINWEIS Die erste Inbetriebnahme des Antriebs wird beim Einbau in das Sonnenschutzprodukt vorgenommen. Nach der Positionsfahrt sind die obere Endlage (5) und die untere Endlage (4) eingestellt. -
Seite 5: Einstellen Der Oberen Endlage
Motor einstellen Einstellen der oberen Endlage Einstellen der unteren Endlage AUF-Taster obere Endlage AUF-Taster Programmiertaste AB-Taster Schaltfühler AB-Taster untere Endlage Programmiertaste Abb. 3: Einstellen untere Endlage (alle Maßangaben in mm) Abb. 2: Einstellen obere Endlage (alle Maßangaben in mm) Einstellkabel an Antrieb anschließen. -
Seite 6: Löschen Der Endlagen Und Adressierung
Motor einstellen Löschen der Endlagen und Adressierung Umschalten zwischen Permanentlogik und Totmann-Betrieb der Fahrbefehle GEFAHR HINWEIS Verletzungsgefahr und Produktbeschädigung durch fehlende Adressierung des Motors! Permanentlogik = sofortige Selbsthaltung Die Antriebe sind im Auslieferungszustand auf Tot- Adressierung des Motors (ID) geht verlo- mann-Betrieb der Fahrbefehle eingestellt. - Seite 7 Motor einstellen Spannungsausfall Motorwechsel HINWEIS HINWEIS Ein Netzspannungsausfall bei stehendem Antrieb Der Austauschantrieb ist auf die untere Endlage ein- gestellt und ist standardmäßig auf Permanentlogik hat keine Auswirkungen. Nach Wiedereinschalten der Fahrbefehle eingestellt. der Spannung stehen die gespeicherten Endlagen ohne Änderung zur Verfügung.
-
Seite 8: Steuerung Über Smi-Bus-Aktor
103 W Steckerkupplung Schutzart IP 54 STAS/ STAK 4 Kurzzeit Betrieb (S2) > 4 Minuten Abb. 7: Anschlussplan Steuerung direkt über Schalter Schutzklasse 2 Tab. 2: Angaben für Antrieb WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 97828 Marktheidenfeld www.warema.de info@warema.de...
