WAREMA WMS-LP Einstellanleitung Und Anschlussplan

Lamellendachantrieb
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Einstellanleitung und
Einstellanleitung und
Anschlussplan
Anschlussplan

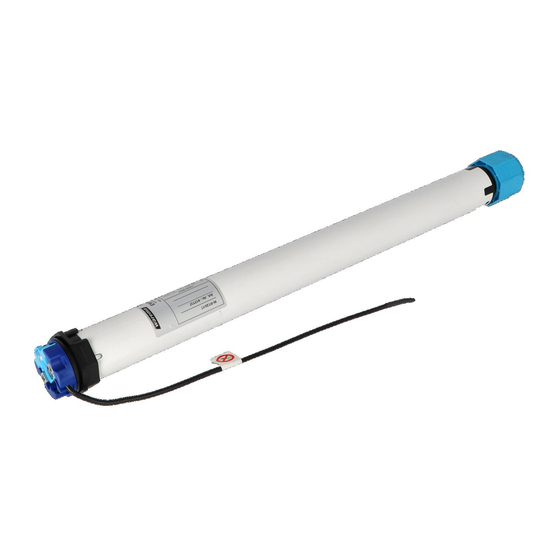

WAREMA Lamellendachantrieb
WAREMA Lamellendachantrieb
Typ WMS-LP
Typ WMS-LP
Gültig ab 16. November 2018
Gültig ab 16. November 2018
Dokumenten-Nummer 2023542 [Rev. 2 - de]
Dokumenten-Nummer 2023542 [Rev. 2 - de]
Nur für Fachkräfte
Nur für Fachkräfte

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAREMA WMS-LP

Inhaltszusammenfassung für WAREMA WMS-LP

  • Seite 1 Einstellanleitung und Einstellanleitung und Anschlussplan Anschlussplan WAREMA Lamellendachantrieb WAREMA Lamellendachantrieb Typ WMS-LP Typ WMS-LP Nur für Fachkräfte Nur für Fachkräfte Gültig ab 16. November 2018 Gültig ab 16. November 2018 Dokumenten-Nummer 2023542 [Rev. 2 - de] Dokumenten-Nummer 2023542 [Rev. 2 - de]...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit....................3 Inbetriebnahme......................... 3 Informationen zu Endlagen...........................3 Hilfsmittel für die Inbetriebnahme.........................4 Motorendlagen einstellen mit Programmierkabel smart (Verfahrantrieb nur bei L70)........4 Motorendlagen einstellen mit Programmierkabel smart (Wendeantrieb bei L60/L70)........6 Probefahrt..............................8 Handsender auf Produkt einlernen.................. 9 Antriebsbeschreibung.....................

  • Seite 3: Hinweise Zur Sicherheit

    Mittlere Stellung: ser Anleitung beschrieben sind. Es dürfen keinerlei sons- Lamellenwinkel: 90° tige Veränderungen ohne schriftliche Genehmigung von In WMS zu hinterlegender Lamellenwinkel: 0° WAREMA vorgenommen werden. Untere Endlage: Bestimmungsgemäße Verwendung Lamellenwinkel: 0° In WMS zu hinterlegender Lamellenwinkel: 90° Der Antrieb ist ausschließlich für den Betrieb nachfolgender Produkte bestimmt.

  • Seite 4: Hilfsmittel Für Die Inbetriebnahme

    Inbetriebnahme Hilfsmittel für die Inbetriebnahme Funktionstasten smart 230V WLAN Bedientasten PROG Motorendlagen einstellen mit Programmierkabel smart (Verfahrantrieb nur bei L70) INFO Verfahrantrieb: Wendeantrieb: Tab. 3: Kennzeichnung Motorleitung Das Produkt hat zwei Antriebe, die jeweils separat einzustellen sind. Der Wendeantrieb darf nur im ausgefahrenen Zustand eingestellt werden. Eine Fahrbewegung ist nur mit senkrecht ste- henden Lamellen zulässig.
  • Seite 5 Inbetriebnahme Lamellen müssen senkrecht stehen. Ggf. Wendeantrieb (Tab. 3) an Programmierka- bel smart anschließen und Lamellen senkrecht stellen (Tab. TIEF-Taste kurz drücken. Untere Endlage anfahren. Die Seile sind gespannt. "Klack" SET-Taste kurz drücken. Antrieb klackt bzw. zuckt kurz. HOCH-Taste kurz drücken. Obere Endlage anfahren.

  • Seite 6: Motorendlagen Einstellen Mit Programmierkabel Smart (Wendeantrieb Bei L60/L70)

    Inbetriebnahme Motorendlagen einstellen mit Programmierkabel smart (Wendeantrieb bei L60/L70) INFO Verfahrantrieb: Wendeantrieb: Tab. 4: Kennzeichnung Motorleitung Die Endlagen sind im Auslieferungszustand nicht eingestellt und können direkt programmiert werden. Lamellendach L70: Im Auslieferungszustand sind die beiden Antriebe schon zu einem Paket konfiguriert. HINWEIS Produktbeschädigung durch falsche Position der Lamellen bei L70 beim Einstellen Lamellenwendung! Die Lamellenwendung bei L70 darf nur eingestellt und durchgeführt werden, wenn sich der Verfahrantrieb in der unte-...
  • Seite 7 Inbetriebnahme TIEF-Taste kurz drücken. Untere Endlage anfahren. Lamellen sind geschlossen (Tab. "Klack" SET-Taste kurz drücken. Antrieb klackt bzw. zuckt kurz. HOCH-Taste kurz drücken. Obere Endlage anfahren. Maximaler Öffnungswinkel für obere Endlage-  beachten (Tab. 1 - z. B. mit Schablone prüfen). SET-Taste kurz drücken. Antrieb winkt.

  • Seite 8: Probefahrt

    Inbetriebnahme Probefahrt INFO Die Probefahrt mit dem Handsender durchführen. Das Programmierkabel dient nur der Spannungsversorgung. Fahrbewegung und erste Wendung Untere Endlage wird angefahren, anschließend TIEF-Taste lang drücken. wenden die Lamellen automatisch. HOCH-Taste lang drücken. Lamellen wenden automatisch in senkrechte Stellung, anschließend wird obere Endlage an- gefahren.

  • Seite 9: Handsender Auf Produkt Einlernen

    Handsender auf Produkt einlernen Handsender auf Produkt einlernen WMS-Handsender plus (Art.-Nr. 2016192) INFO Es können nur gleiche Produkttypen mit einem WMS-Handsender plus bedient werden. Zum Einlernen sollte nur bei einem Empfänger Spannung anliegen. Taste drücken, um Handsender aufzuwecken. Taste Kanalwechsel kurz drücken. Erster programmierter Kanal (z. B. 1) wird aus- gewählt.
  • Seite 10 Handsender auf Produkt einlernen WMS-Handsender (Art.-Nr. 1002767) Taste drücken, um Handsender aufzuwecken. Lerntaste ca. 5 Sek. drücken. LED  leuchtet grün und Sende-LED blinkt. rot = neuer Empfänger grün = Empfänger ge- hört bereits zum Netz Pfeiltaste kurz drücken. LED blinkt. Infotaste kurz drücken. Produkt winkt.

  • Seite 11: Antriebsbeschreibung

    Zentrale oder spezieller PC-Software WMS toolkit vorgenommen. Der Antrieb meldet dem Steuerungssystem seinen aktuel- len Status zurück, z. B. Thermoschutz hat ausgelöst. Die WAREMA erklärt hiermit, dass die in Statusanzeige ist vom Bediengerät abhängig. dieser Anleitung beschriebenen An- triebe, wenn sie entsprechend die- Positionsrückmeldung...

  • Seite 12: Komfortposition Lernen/Anfahren

    Komfortposition lernen/anfahren Komfortposition lernen/anfahren TIEF-Taste/HOCH-Taste drücken. Gewünschte Position anfahren. Komforttaste ca. 5 Sek. drücken. Sende-LED  leuchtet. Erklärung der Farben: grün = Position gespeichert rot = Vorgang fehlgeschlagen Komforttaste kurz drücken. Komfortposition wird angefahren. Demontage/Montage steckbare Motorleitung Verrastung zwischen Rastbügel und Rastna- Motorleitung zusammen mit Schraubendre- se lösen! her herausziehen!

  • Seite 13: Anschlussplan

    230 V/50 Hz Stromaufnahme 0,9 A Leistungsaufnahme 205 W Schutzart IP 44 Schutzklasse Kurzzeitbetrieb (S2) 4 Min. Endschalterbereich 64 Umdre- hungen Sendefrequenz 2,40-2,48 GHz Sendeleistung < 10 dBm INFO Detailliertere technische Daten können bei WAREMA angefordert werden. 2023542 [Rev. 2 - de]/2018-11-16 Seite 13 | 16...

  • Seite 14: Mögliche Fehler

    Mögliche Fehler Mögliche Fehler Störung: Antrieb fährt nicht Ursache Hinweis Behebung Es liegt keine Spannung an. Am Handsender leuchtet bei Bedie- Sicherung überprüfen. nung die Sende-LED erst grün und oder dann rot. Fahrkabel anschließen und Produkt mit Handsender bedienen. Thermoschutz des Antriebs ist aktiv. 10 bis 20 Minuten warten, bis der An- trieb abgekühlt ist.
  • Seite 15 Störung: Antrieb fährt in Aus-Richtung nur stückweise und in Ein-Richtung normal Ursache Hinweis Behebung Sicherheitsfunktion Heartbeat Wind Am WMS Handsender blinkt die LED Kommunikation zwischen Antrieb und aktiv. unter dem Wettersymbol Wind. Sensoren überprüfen. Am WMS Handsender basic blinkt bei Bedienung die A-LED.
  • Seite 16 WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 97828 Marktheidenfeld Deutschland www.warema.de info@warema.de...
