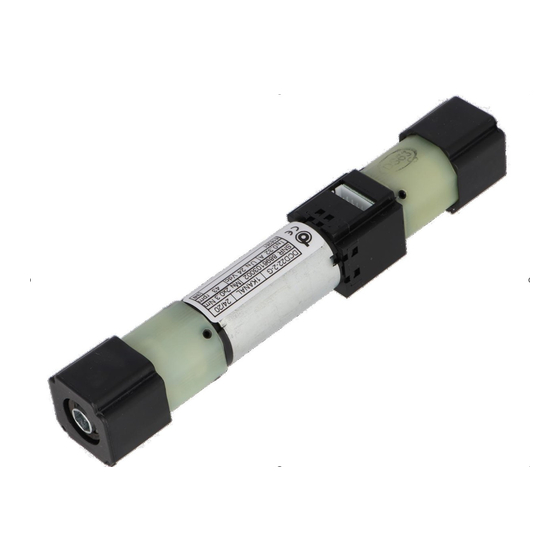

- Seite 1 Einstellanleitung und Anschlussplan WAREMA Jalousieantrieb Typ DCD22-2-G Nur für Fachkräfte Änderung: Kapitel Anschlussplan aktualisiert (siehe Kapitel 5/Seite Kapitel Mögliche Fehler aktualisiert (siehe Kapitel 6/Seite Gültig ab 3. März 2023 Dokumenten-Nummer 2022180 [Rev. 4 - de]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit....................3 Inbetriebnahme......................... 3 Informationen zu den Endlagen........................3 Hilfsmittel für die Inbetriebnahme.........................3 Probefahrt..............................4 Motorendlagen einstellen..........................4 Antriebsbeschreibung....................... 4 Antriebstyp..............................4 Funktion des Antriebs...........................4 Steuerungskompatibilität..........................4 Technische Daten......................5 Anschlussplan........................5 Bauseitiger Anschluss mit Stecker bzw. Klemme..................6 Motoranschluss mit Stecker bzw. -
Seite 3: Hinweise Zur Sicherheit
Zulässig sind nur Tätigkeiten an dem Produkt, die in die- ser Anleitung beschrieben sind. Es dürfen keinerlei sons- tige Veränderungen ohne schriftliche Genehmigung von WAREMA vorgenommen werden. Sollten vor oder während der Montage Unklarheiten auftau- chen, bitte per Mail an service@warema.de... -
Seite 4: Probefahrt
Inbetriebnahme Probefahrt HINWEIS Produktbeschädigung durch Überfahren des unteren Umkehrpunktes beim Einstellen der Motorendlage! Der Schaltfühler unterbricht den Antrieb nur in Drehrichtung AUF/HOCH. Beim Einstellen der unteren Endlage mit einer geeigneten Steuerung (siehe Kapitel 3.3/Seite 4) nicht über den unteren Umkehrpunkt (abhängig von Aufzugsbandlänge) hinaus wieder hochfahren! Wird jetzt gegen den Schaltfüh- ler gefahren, schaltet der Antrieb nicht ab und das Produkt oder der Antrieb kann beschädigt werden. -
Seite 5: Technische Daten
Schutzart IP 40 (drehzahlgesteuert über externe Steuerung) abhängig von der Steuerung INFO Detailliertere technische Daten können bei WAREMA angefordert werden. Anschlussplan Produkt und Leitungen vor dem Anschluss spannungsfrei schalten und gegen Wiedereinschalten sichern. INFO Es muss sichergestellt sein, dass der Antrieb während einer Fahrbewegung nicht von der Steuerung getrennt werden kann. -
Seite 6: Bauseitiger Anschluss Mit Stecker Bzw. Klemme
Anschlussplan Bauseitiger Anschluss mit Stecker bzw. Klemme bauseitiger Anschluss bauseitiger Anschluss mit Stecker RM 2,5 (Art.-Nr. 2048711) - bauseitige Leitungen (Verbund-Jalousie) müssen mit Aderendhülsen versehen werden (Einsatz: siehe Tab. Leitung (empfohlen LiHH 5x0,25 mm²) grau (Hall VCC) gelb (Hall GND) grün (Signal A) braun (Motor "-") weiß... -
Seite 7: Motoranschluss Mit Stecker Bzw. Klemmen
Anschlussplan Motoranschluss mit Stecker bzw. Klemmen Motoranschluss Motorleitung: Flachbandleitung mit montierter Anschlussplatine für Stecker RM 2,5 (Verbund-Jalousie) (Einsatz: siehe Tab. Motorleitung grau (Hall VCC) gelb (Hall GND) grün (Signal A) braun (Motor "-") weiß (Motor "+") Motoranschluss Motorleitung: Flachbandleitung mit montierter Anschlussplatine für Stecker RM 3,5 (Verbund-Jalousie) (Einsatz: siehe Tab. -
Seite 8: Mögliche Fehler
Behebung Es liegt keine Spannung an. Die Sicherung überprüfen. oder Der bauseitige Anschluss ist fehler- Alle Klemmstellen (Abzweigdosen, Die Klemmbelegung gemäß WAREMA haft. Steckverbinder usw.) überprüfen. Anschluss anpassen. Die Motorleitung ist beschädigt. Die steckbare Motorleitung tauschen. Die Steckverbindung ist fehlerhaft. - Seite 9 Störung: Der Antrieb stoppt nicht an der gewünschten Endlage. Ursache Hinweis Behebung Die externe Steuerung, die die Endla- Über die Steuerung die Endlagen neu gen verwaltet, ist falsch eingestellt. einstellen (Seite Die textilen Komponenten der Jalou- Über die Steuerung die Endlagen neu sie (Aufzugsschnüre und Leiterkor- einstellen (Seite...
