Bedienungsanleitung multicomp
8.3

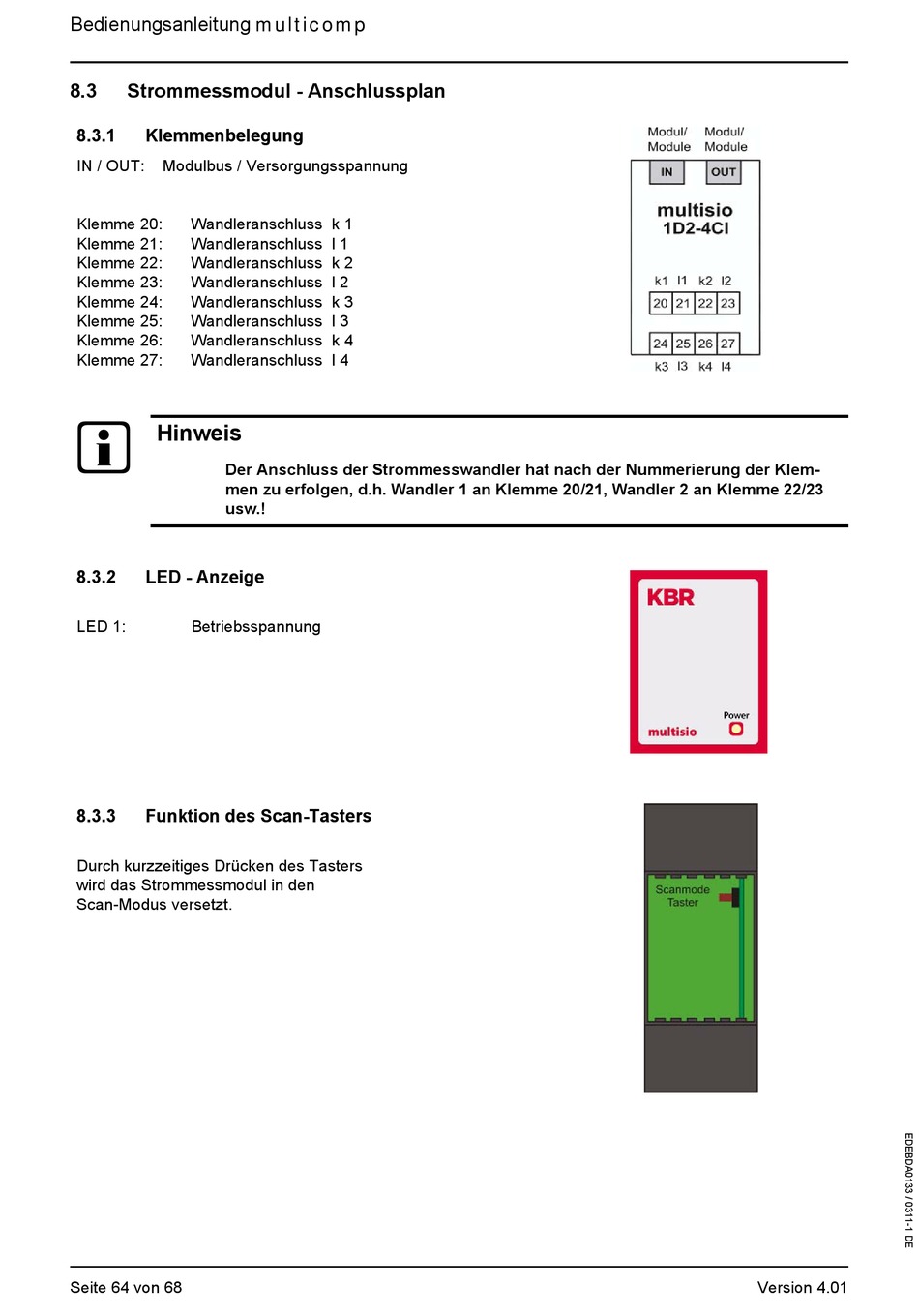

Strommessmodul - Anschlussplan
8.3.1
Klemmenbelegung
IN / OUT:
Modulbus / Versorgungsspannung
Klemme 20:
Wandleranschluss k 1
Klemme 21:
Wandleranschluss l 1
Klemme 22:
Wandleranschluss k 2
Klemme 23:
Wandleranschluss l 2
Klemme 24:
Wandleranschluss k 3
Klemme 25:
Wandleranschluss l 3
Klemme 26:
Wandleranschluss k 4
Klemme 27:
Wandleranschluss l 4
b
Hinweis
Der Anschluss der Strommesswandler hat nach der Nummerierung der Klem-
men zu erfolgen, d.h. Wandler 1 an Klemme 20/21, Wandler 2 an Klemme 22/23
usw.!
8.3.2
LED - Anzeige
LED 1:
Betriebsspannung
8.3.3
Funktion des Scan-Tasters
Durch kurzzeitiges Drücken des Tasters
wird das Strommessmodul in den
Scan-Modus versetzt.
