7.3

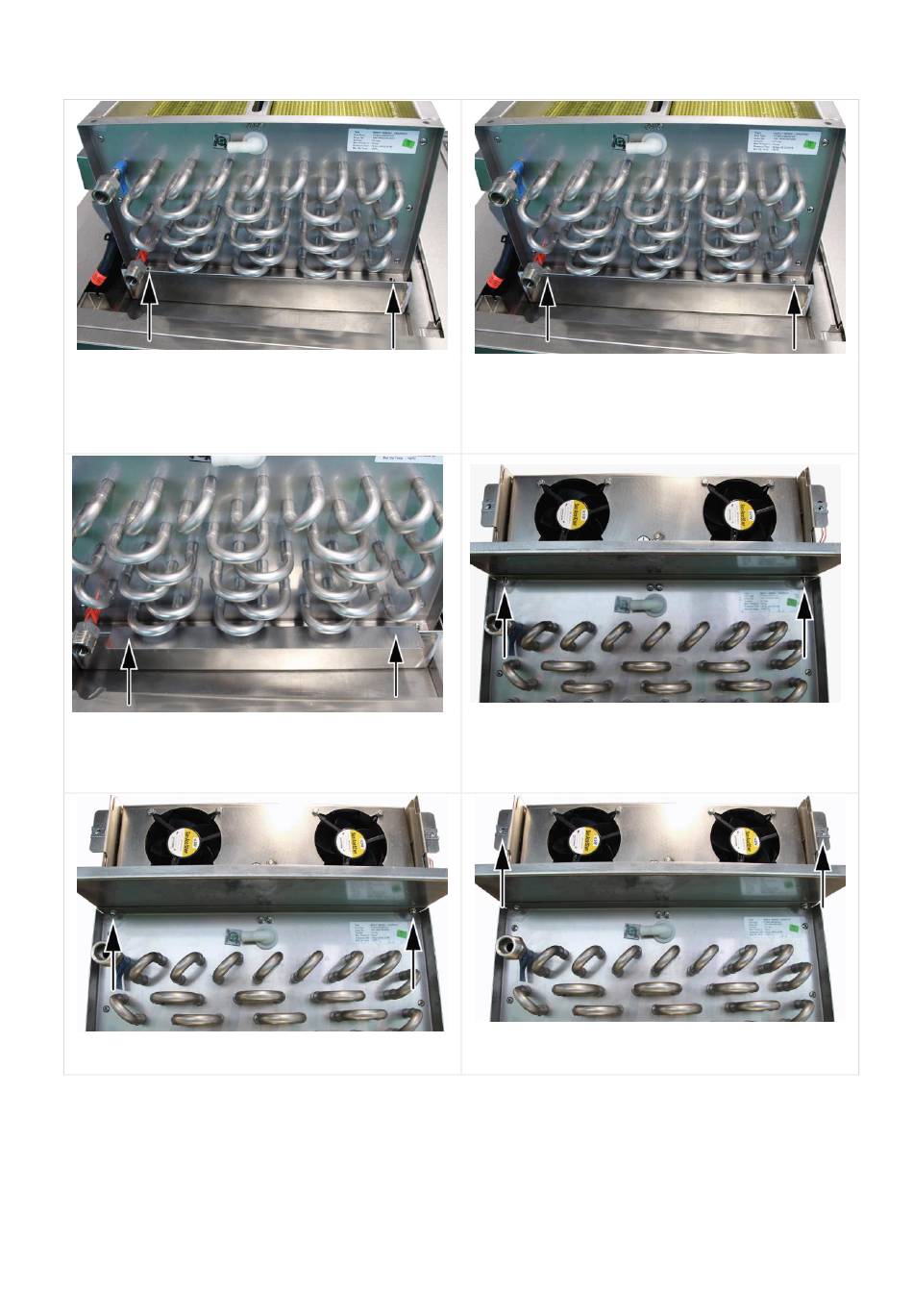

AirConcept (Wärmerückgewinnung) montieren
1. Die Wärmetauschereinheit auf die Spülmaschine
setzen und die Gewindebolzen auf der Spülma-
schine durch die Löcher der Wärmetauscherein-
heit führen. Die Anschlüsse für die Schläuche auf
der linken Seite positionieren.
3. Den Winkel auf der linken Seite anbringen. Auf
korrekten Sitz des Winkels achten.
5. Die Lüftereinheit mit 4 Sicherheitsmuttern M5 be-
festigen.
14 / 30
2. Die Wärmetauschereinheit mit 4 Sicherheitsmut-
tern M5 befestigen.
4. Die Lüftereinheit auf die Wärmetauschereinheit
setzen und die Gewindebolzen der Lüftereinheit
durch die Löcher der Wärmetauschereinheit füh-
ren.
6. Die 4 Clips auf die Löcher an den Seiten der Lüf-
tereinheit schieben.
9021256
