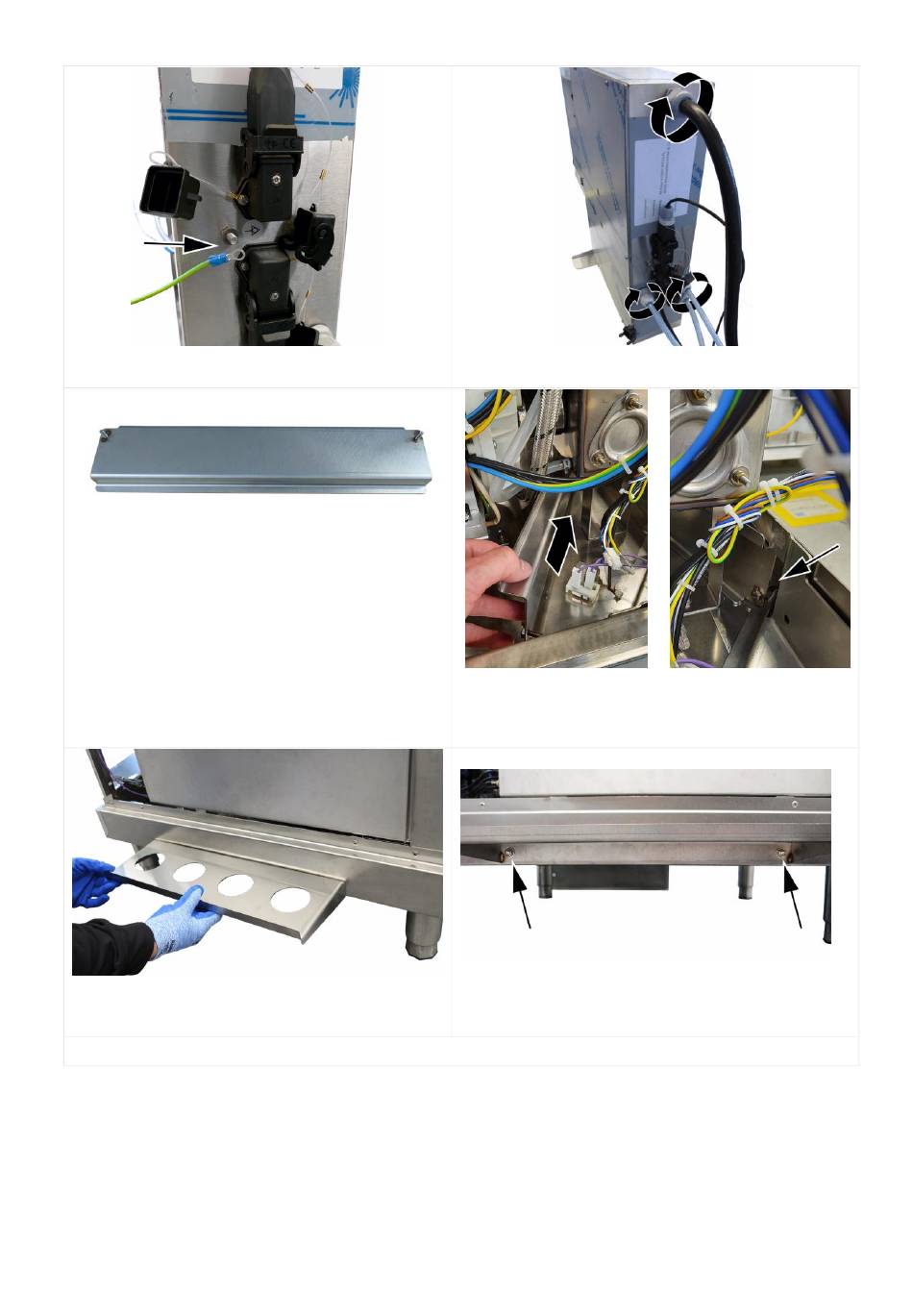

7. Den Potentialausgleich verbinden.
9. Die Bohrungen der Bodenwanne für das Ver-
stärkungsprofil (siehe Bild) ausbrechen.
11. Den Sockel ansetzen und die Sechskant-
schrauben durch die Bohrungen des Sockels
führen.
13. Die Seitenwand der Maschine anbringen. Eine nachträgliche Anbringung ist nicht möglich!
9021256
8. Die Schläuche von außen festdrehen und die Ab-
deckung anbringen.
10. Das Verstärkungsprofil von innen in die Boden-
wanne einsetzen und die angeschweißten Sechs-
kantschrauben durch die Bohrungen der Boden-
wanne stecken.
12. Den Sockel mit 2 Unterlegscheiben und selbstsi-
chernden Muttern M6 verschrauben.
23 / 30
