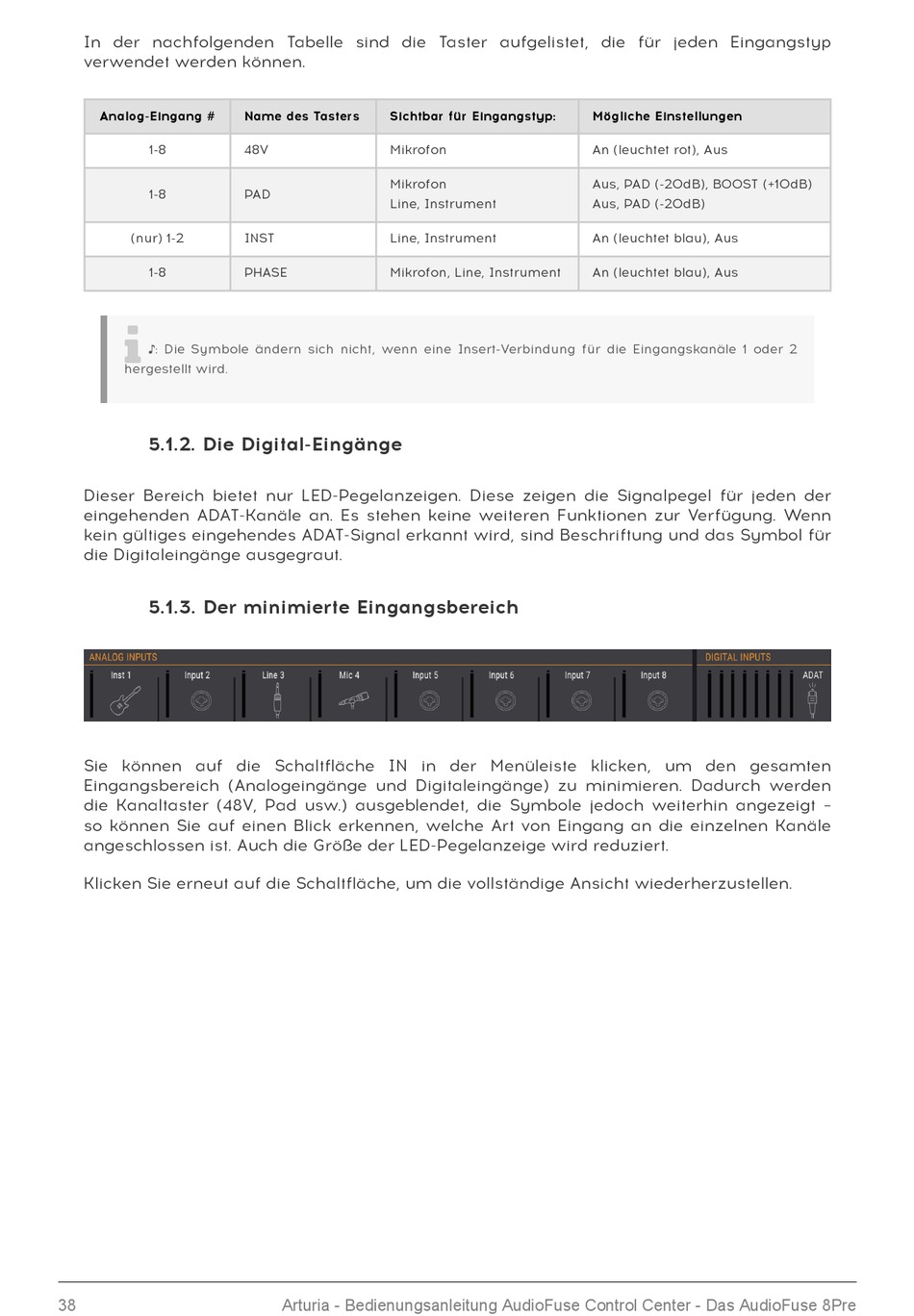

In der nachfolgenden Tabelle sind die Taster aufgelistet, die für jeden Eingangstyp
verwendet werden können.
Analog-Eingang #
1-8
1-8
(nur) 1-2
1-8

♪: Die Symbole ändern sich nicht, wenn eine Insert-Verbindung für die Eingangskanäle 1 oder 2
hergestellt wird.
5.1.2. Die Digital-Eingänge
Dieser Bereich bietet nur LED-Pegelanzeigen. Diese zeigen die Signalpegel für jeden der
eingehenden ADAT-Kanäle an. Es stehen keine weiteren Funktionen zur Verfügung. Wenn
kein gültiges eingehendes ADAT-Signal erkannt wird, sind Beschriftung und das Symbol für
die Digitaleingänge ausgegraut.

5.1.3. Der minimierte Eingangsbereich

Sie können auf die Schaltfläche IN in der Menüleiste klicken, um den gesamten
Eingangsbereich (Analogeingänge und Digitaleingänge) zu minimieren. Dadurch werden
die Kanaltaster (48V, Pad usw.) ausgeblendet, die Symbole jedoch weiterhin angezeigt –
so können Sie auf einen Blick erkennen, welche Art von Eingang an die einzelnen Kanäle
angeschlossen ist. Auch die Größe der LED-Pegelanzeige wird reduziert.
Klicken Sie erneut auf die Schaltfläche, um die vollständige Ansicht wiederherzustellen.
38
Name des Tasters Sichtbar für Eingangstyp:
48V Mikrofon
Mikrofon
PAD
Line, Instrument
INST Line, Instrument
PHASE Mikrofon, Line, Instrument
Arturia - Bedienungsanleitung AudioFuse Control Center - Das AudioFuse 8Pre
Mögliche Einstellungen
An (leuchtet rot), Aus
Aus, PAD (-20dB), BOOST (+10dB)
Aus, PAD (-20dB)
An (leuchtet blau), Aus
An (leuchtet blau), Aus
