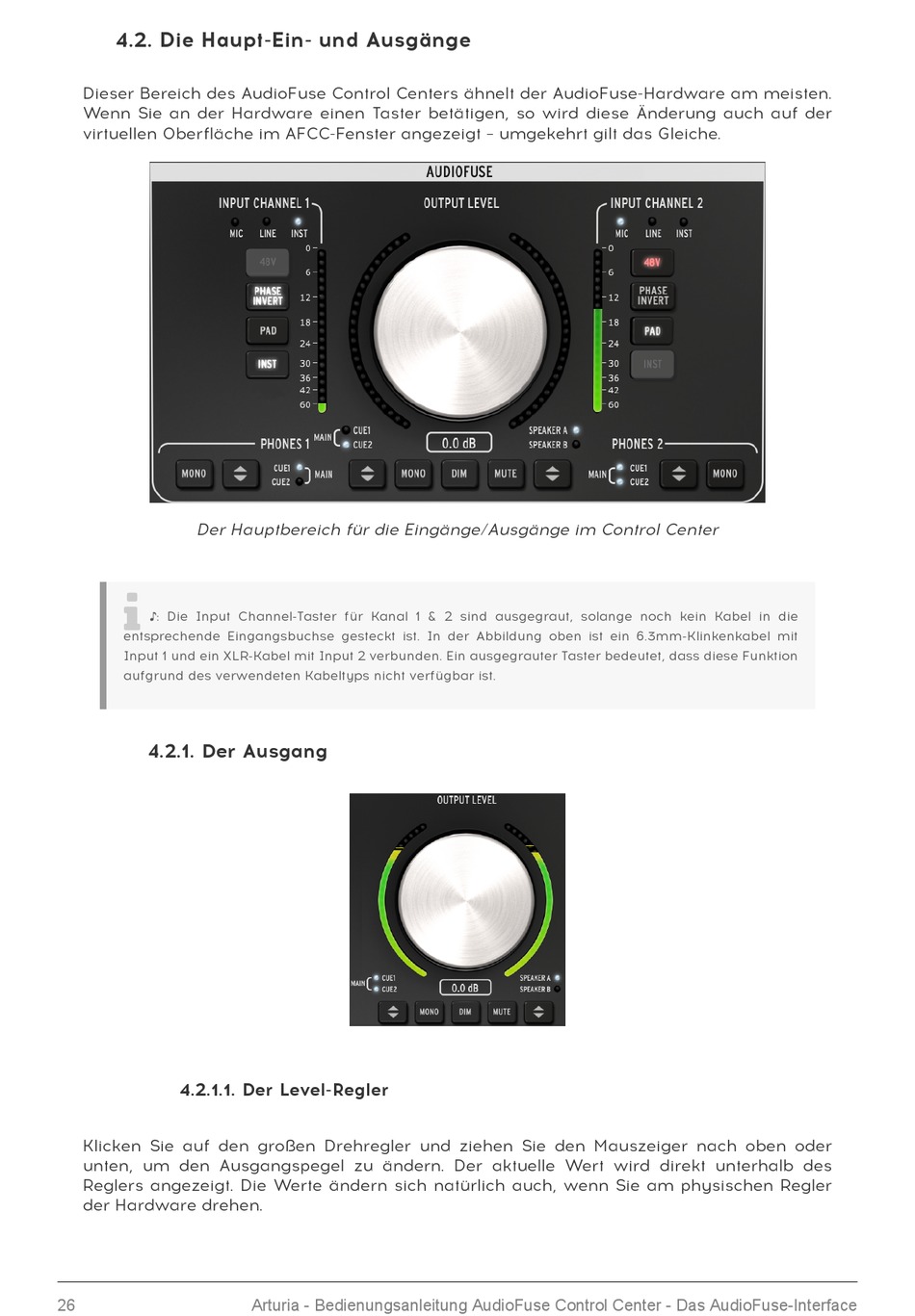

4.2. Die Haupt-Ein- und Ausgänge
Dieser Bereich des AudioFuse Control Centers ähnelt der AudioFuse-Hardware am meisten.
Wenn Sie an der Hardware einen Taster betätigen, so wird diese Änderung auch auf der
virtuellen Oberfläche im AFCC-Fenster angezeigt – umgekehrt gilt das Gleiche.
Der Hauptbereich für die Eingänge/Ausgänge im Control Center

♪: Die Input Channel-Taster für Kanal 1 & 2 sind ausgegraut, solange noch kein Kabel in die
entsprechende Eingangsbuchse gesteckt ist. In der Abbildung oben ist ein 6.3mm-Klinkenkabel mit
Input 1 und ein XLR-Kabel mit Input 2 verbunden. Ein ausgegrauter Taster bedeutet, dass diese Funktion
aufgrund des verwendeten Kabeltyps nicht verfügbar ist.

4.2.1. Der Ausgang

4.2.1.1. Der Level-Regler

Klicken Sie auf den großen Drehregler und ziehen Sie den Mauszeiger nach oben oder
unten, um den Ausgangspegel zu ändern. Der aktuelle Wert wird direkt unterhalb des
Reglers angezeigt. Die Werte ändern sich natürlich auch, wenn Sie am physischen Regler
der Hardware drehen.
