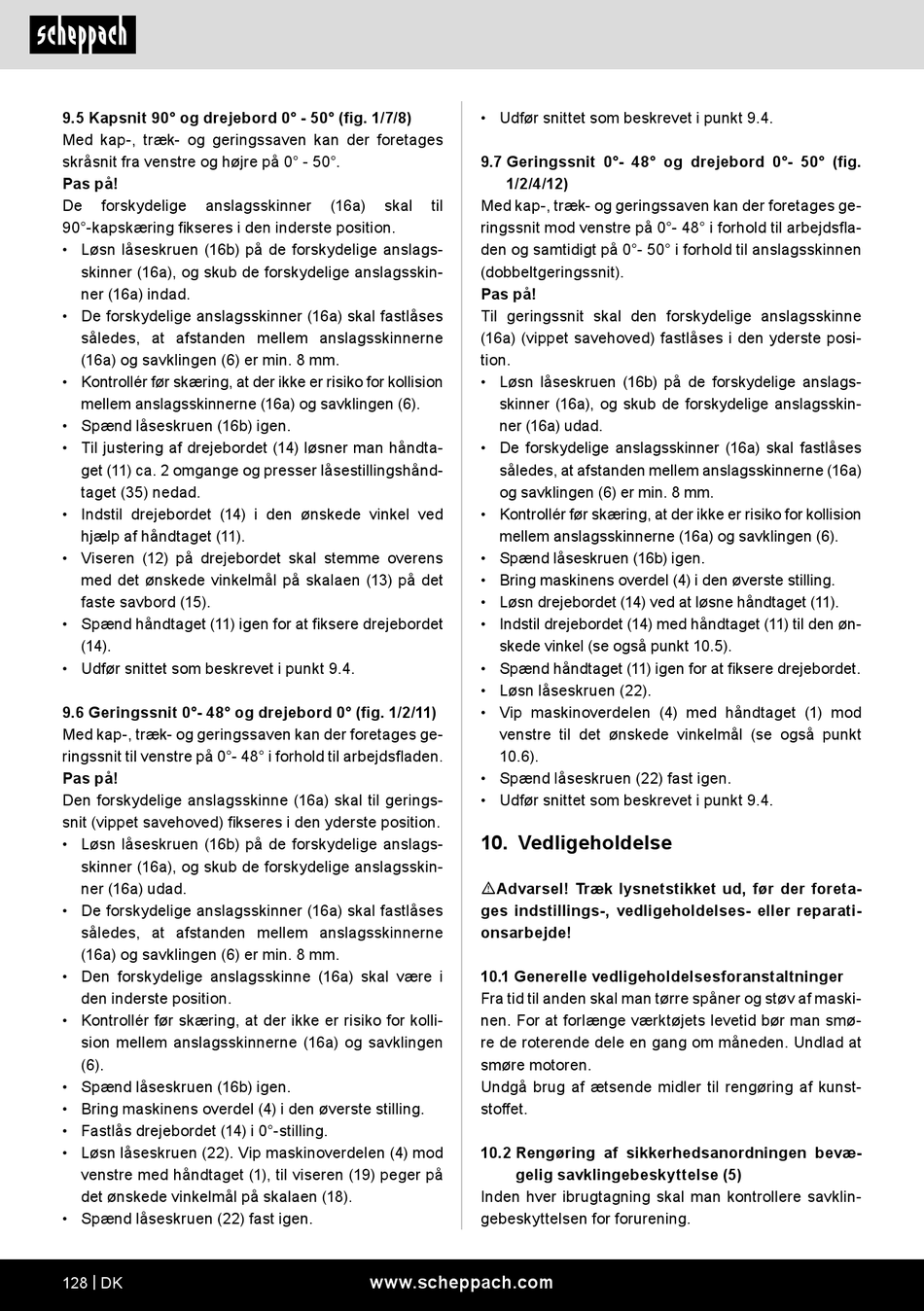

Scheppach HM305SL Originalbetriebsanleitung Seite 128

9.5 Kapsnit 90° og drejebord 0° - 50° (fig. 1/7/8)
Med kap-, træk- og geringssaven kan der foretages
skråsnit fra venstre og højre på 0° - 50°.
Pas på!
De forskydelige anslagsskinner
90°-kapskæring fikseres i den inderste position.
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) indad.
• De forskydelige anslagsskinner (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne
(16a) og savklingen (6) er min. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kollision
mellem anslagsskinnerne (16a) og savklingen (6).
• Spænd låseskruen (16b) igen.
• Til justering af drejebordet (14) løsner man håndta-
get (11) ca. 2 omgange og presser låsestillingshånd-
taget (35) nedad.
• Indstil drejebordet (14) i den ønskede vinkel ved
hjælp af håndtaget (11).
• Viseren (12) på drejebordet skal stemme overens
med det ønskede vinkelmål på skalaen (13) på det
faste savbord (15).
• Spænd håndtaget (11) igen for at fiksere drejebordet
(14).
• Udfør snittet som beskrevet i punkt 9.4.
9.6 Geringssnit 0°- 48° og drejebord 0° (fig. 1/2/11)
Med kap-, træk- og geringssaven kan der foretages ge-
ringssnit til venstre på 0°- 48° i forhold til arbejdsfladen.
Pas på!
Den forskydelige anslagsskinne (16a) skal til gerings-
snit (vippet savehoved) fikseres i den yderste position.
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) udad.
• De forskydelige anslagsskinner (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne
(16a) og savklingen (6) er min. 8 mm.
• Den forskydelige anslagsskinne (16a) skal være i
den inderste position.
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Spænd låseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
• Fastlås drejebordet (14) i 0°-stilling.
• Løsn låseskruen (22). Vip maskinoverdelen (4) mod
venstre med håndtaget (1), til viseren (19) peger på
det ønskede vinkelmål på skalaen (18).
• Spænd låseskruen (22) fast igen.
128 | DK
• Udfør snittet som beskrevet i punkt 9.4.
9.7 Geringssnit 0°- 48° og drejebord 0°- 50° (fig.
(16a) skal til Med kap-, træk- og geringssaven kan der foretages ge-
ringssnit mod venstre på 0°- 48° i forhold til arbejdsfla-
den og samtidigt på 0°- 50° i forhold til anslagsskinnen
(dobbeltgeringssnit).
Pas på!
Til geringssnit skal den forskydelige anslagsskinne
(16a) (vippet savehoved) fastlåses i den yderste posi-
tion.
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) udad.
• De forskydelige anslagsskinner (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne (16a)
og savklingen (6) er min. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kollision
mellem anslagsskinnerne (16a) og savklingen (6).
• Spænd låseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
• Løsn drejebordet (14) ved at løsne håndtaget (11).
• Indstil drejebordet (14) med håndtaget (11) til den øn-
skede vinkel (se også punkt 10.5).
• Spænd håndtaget (11) igen for at fiksere drejebordet.
• Løsn låseskruen (22).
• Vip maskinoverdelen (4) med håndtaget (1) mod
venstre til det ønskede vinkelmål (se også punkt
10.6).
• Spænd låseskruen (22) fast igen.
• Udfør snittet som beskrevet i punkt 9.4.
10. Vedligeholdelse
mAdvarsel! Træk lysnetstikket ud, før der foreta-
ges indstillings-, vedligeholdelses- eller reparati-
onsarbejde!
10.1 Generelle vedligeholdelsesforanstaltninger
Fra tid til anden skal man tørre spåner og støv af maski-
nen. For at forlænge værktøjets levetid bør man smø-
re de roterende dele en gang om måneden. Undlad at
smøre motoren.
Undgå brug af ætsende midler til rengøring af kunst-
stoffet.
10.2 Rengøring af sikkerhedsanordningen bevæ-
Inden hver ibrugtagning skal man kontrollere savklin-
gebeskyttelsen for forurening.
www.scheppach.com
1/2/4/12)
gelig savklingebeskyttelse (5)
