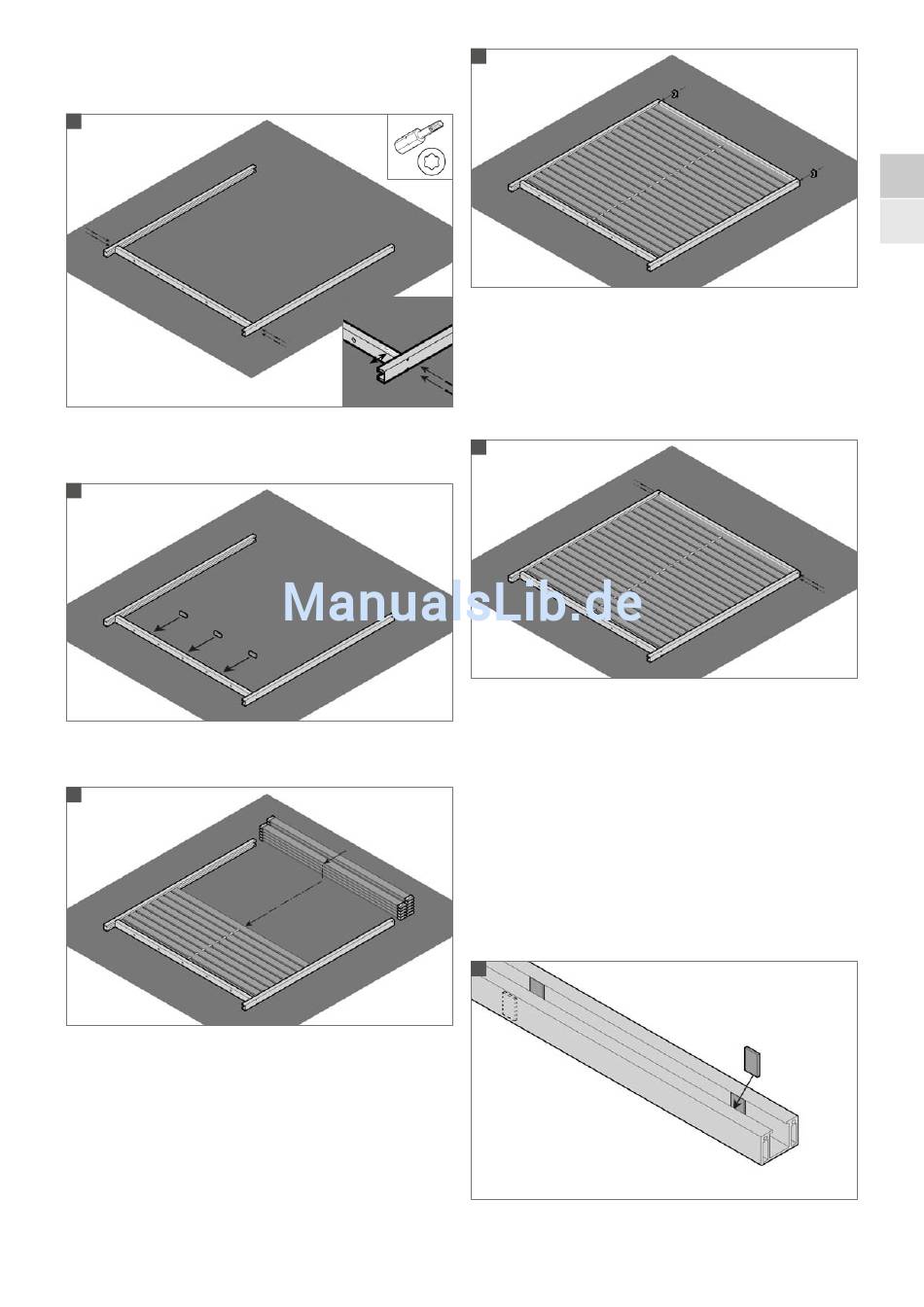

Schrauben Sie den Querbalken (mit REHAU Logo und Wasserablauf-
bohrungen) und zwei Stützbalken zu einem „U" zusammen. Achten Sie
darauf, dass unten immer ein Überstand von 10 cm bestehen bleibt.
3
Führen Sie die beigelegten unteren Distanzstücke im gleichmäßigen
Abstand in den unteren Querbalken.
4
Schieben Sie die WPC-Profile inklusive der Mitteldistanzstücke von
oben in den Rahmen.
5
Die Montage der Mitteldistanzstücke ist aber nur notwendig bei einer
WPC-Profillänge größer als 84 cm (Element 176 x 86 cm und
176 x 186 cm). Es empfiehlt sich die Distanzstücke gleich von Beginn an
mittig (84 cm) am WPC-Profil auszurichten.
Schieben Sie den Querbalken von oben auf die Konstruktion und
stecken Sie die Abdeckkappen auf die Stützbalken.
6
Bei Bedarf die WPC-Profile nochmal einzeln von unten nach oben
zusammendrücken. Die Distanzstücke dürfen nicht aus dem Stützbal-
ken herausschauen, da sich sonst die Abdeckkappen und der obere
Querbalken nicht montieren lassen.
Schrauben Sie die Querbalken oben fest.
7
4 1 2
Laufrichtung vertikal
Die innenliegenden Rahmendistanzstücke sind einseitig selbstklebend
ausgerüstet. Zur Montage die Schutzfolie abziehen und das Distanz-
stück mit der Klebefläche innen am Alurahmen andrücken. Dabei die
Klebefläche selbst möglichst nicht berühren.
Die Positionierung sollte gleichmäßig über die Länge des Aluprofils
erfolgen: 2 Stück mittig beim 86 cm breiten Element und insgesamt 4
Stück beim 176 cm breiten Element (ca. nach einem Drittel der
Aluprofillänge). Es müssen immer zwei Rahmendistanzstücke genau
gegenüberliegend montiert werden.
