176 X 186 Cm Element Mit Hauswand - Rehau RELAZZO SCREEN Montageanleitung

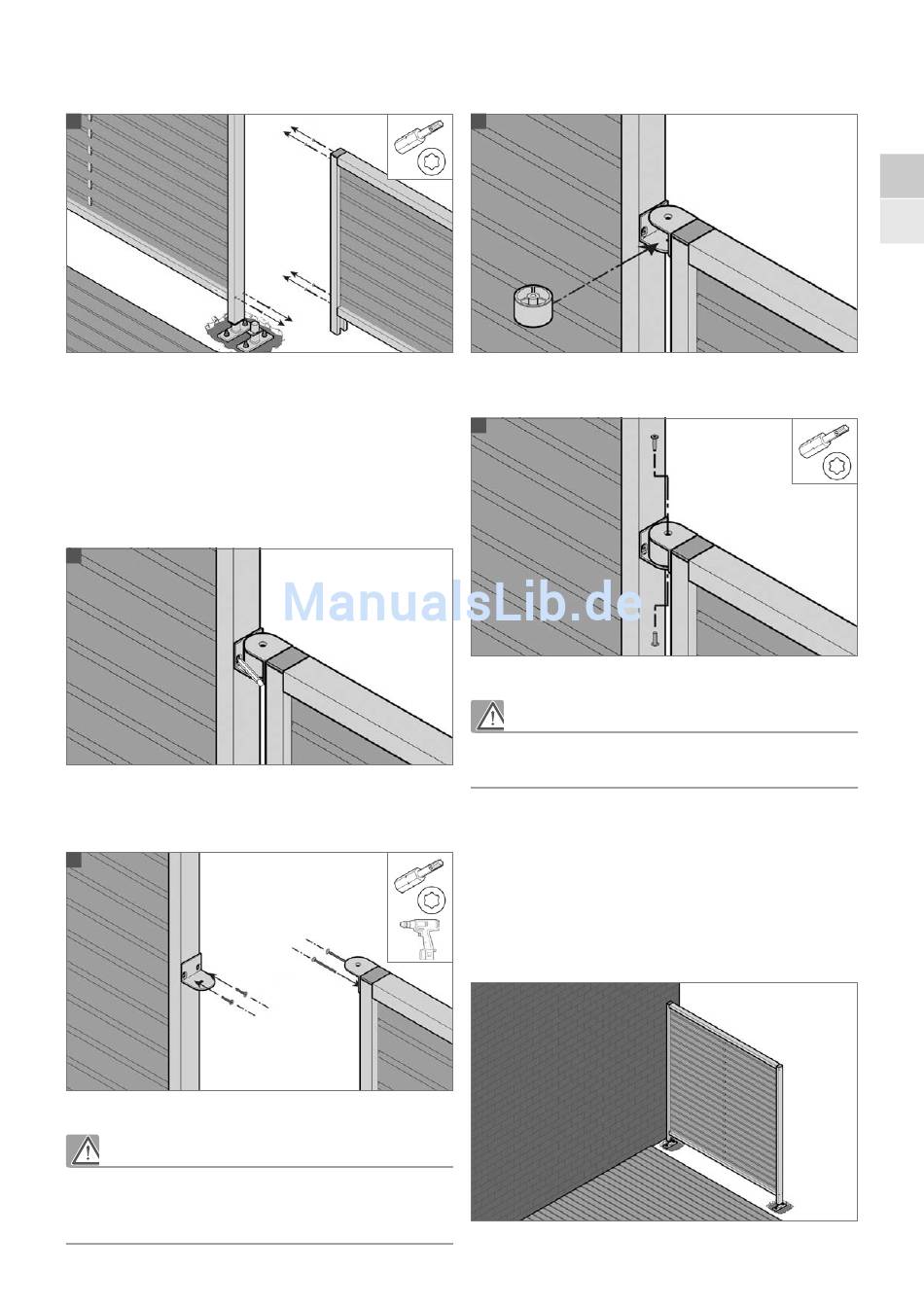

Schrauben Sie bei beiden Sichtschutzelementen die Rahmen-
schrauben heraus und montieren die L-Schenkel mit den Rahmen-
schrauben.
1
Stellen Sie die Sichtschutzelemente in die Bodenbefestigungen und
halten Sie das Verbindungselement zwischen diese parallel zum
oberen Querbalken des 86 x 96 cm Elements.
Zeichnen Sie die Löcher am großen Element auf, damit diese gebohrt
werden können. Anschließend das kleine Sichtschutzelement wieder
aus der Bodenbefestigung nehmen und die Löcher am großen
Element bohren.
2
Für die Befestigung des Schenkels am 86 x 96 cm Element nehmen
Sie die beigelegten Schrauben, im Packstück „Verbindungselement".
3
Achten Sie darauf, dass der nach oben gehenden L-Schenkel am
kleinen Element befestigt wird, sonst ist eine weitere Montage nicht
möglich.
Befestigen Sie den kleinen Sichtschutz in die dafür vorgesehene
Bodenbefestigung. Danach kann das Rundteil zwischen die beiden
L-Schenkel eingefügt werden.
4
Verschrauben Sie nun die Einzelteile des Verbindungselements.
5
Vergessen Sie nicht, die Elemente ordnungsgemäß an der Bodenbe-
festigung wieder zu verschrauben!
4 3 3

176 x 186 cm Element mit Hauswand

Bei Verbindung von Sichtschutzelementen an der Hauswand werden
die Verbindungselemente mit den Schrauben des Rahmens jeweils auf
Höhe der Querbalken befestigt, für die anderen Verschraubungen
müssen jeweils Löcher in die Hauswand gebohrt werden.
