Teileliste; Separat Erhältliches Zubehör - Rehau RELAZZO SCREEN Montageanleitung

3

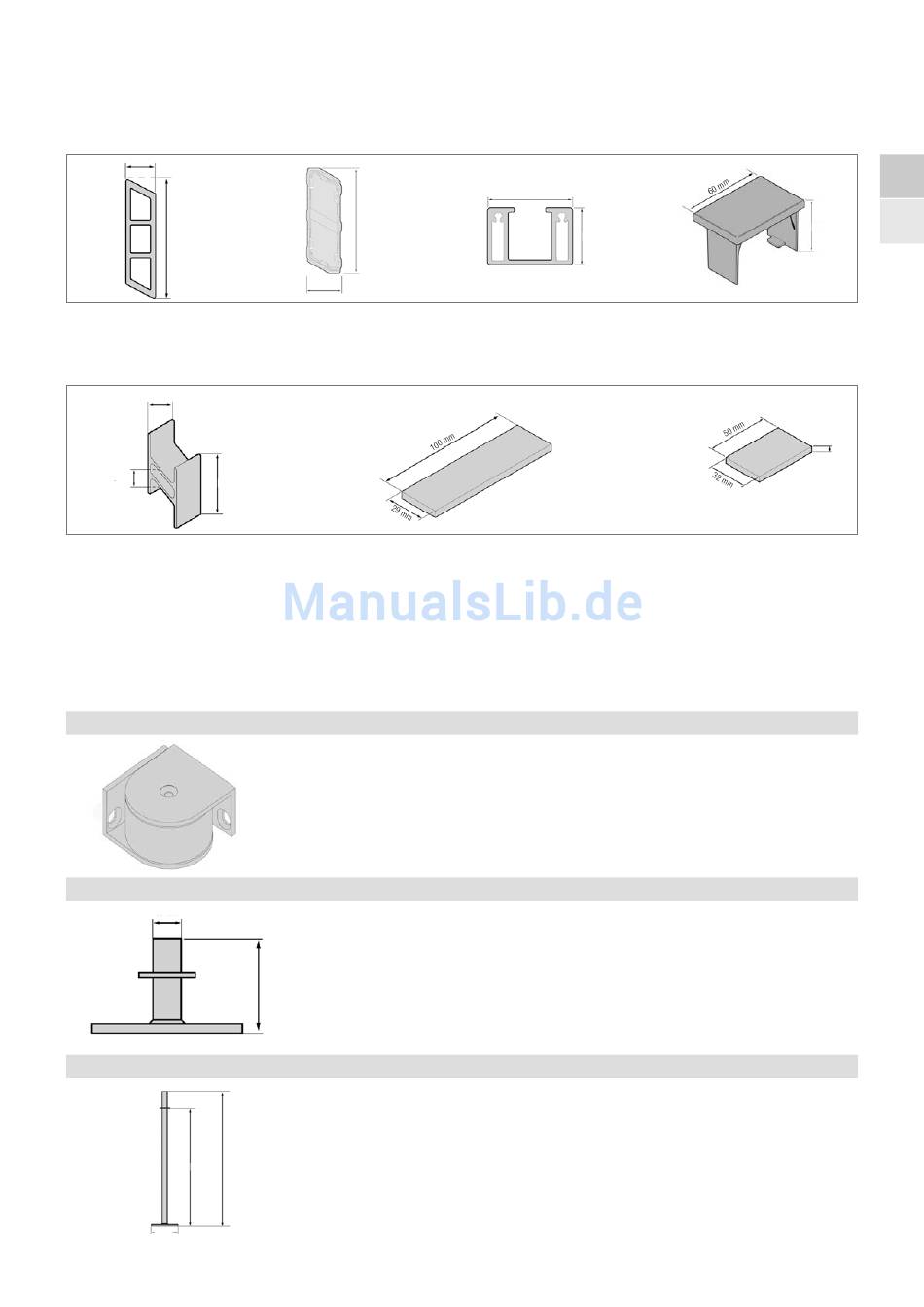

TEILELISTE

20 mm
81,2 mm
WPC-Profil
10 mm
13,2 mm
43 mm
Mitteldistanzstück
* Montage nötig bei 176 x 98 cm und
176 x 186 cm in horizontaler Laufrichtung
Separat erhältliches Zubehör
Verbindungselement
Bodenbefestigung Bodenplatte (Paar)
30 mm
Bodenbefestigung Bodenanker (Paar)
760 mm
660 mm
100 mm
92,5 mm
31 mm
seitliches Distanzstück
Distanzstück unten
160 mm
60 mm
40 mm
Außenrahmen (Quer- und Stützbalken)
Verbindungselement wird mit den Rahmenverschraubungen am
Rahmen befestigt
Im Lieferumfang enthalten:
- Schrauben zur Befestigung bei Lochneubohrung (Montageschritt 4.3.2
Verbindung eines hohen Sichtschutzelement mit einem niedrigeren)
Die Bodenplatte ist für die Montage an einem bestehenden Fundament
zu verwenden und wird mit dem Rahmen verschraubt.
Im Lieferumfang enthalten:
- Schrauben zur Befestigung am Rahmen
- 2x Gewindebolzen
- 2x Unterlegscheiben inkl. Muttern
Für Neufundamente ist der Bodenanker zu verwenden, diese werden
nach Aushärten mit dem Rahmen verschraubt
Im Lieferumfang enthalten:
- Schrauben zur Befestigung am Rahmen
37 mm
Endkappen
5 mm
innenliegendes Rahmendistanzstück
