Produktbeschreibung
10

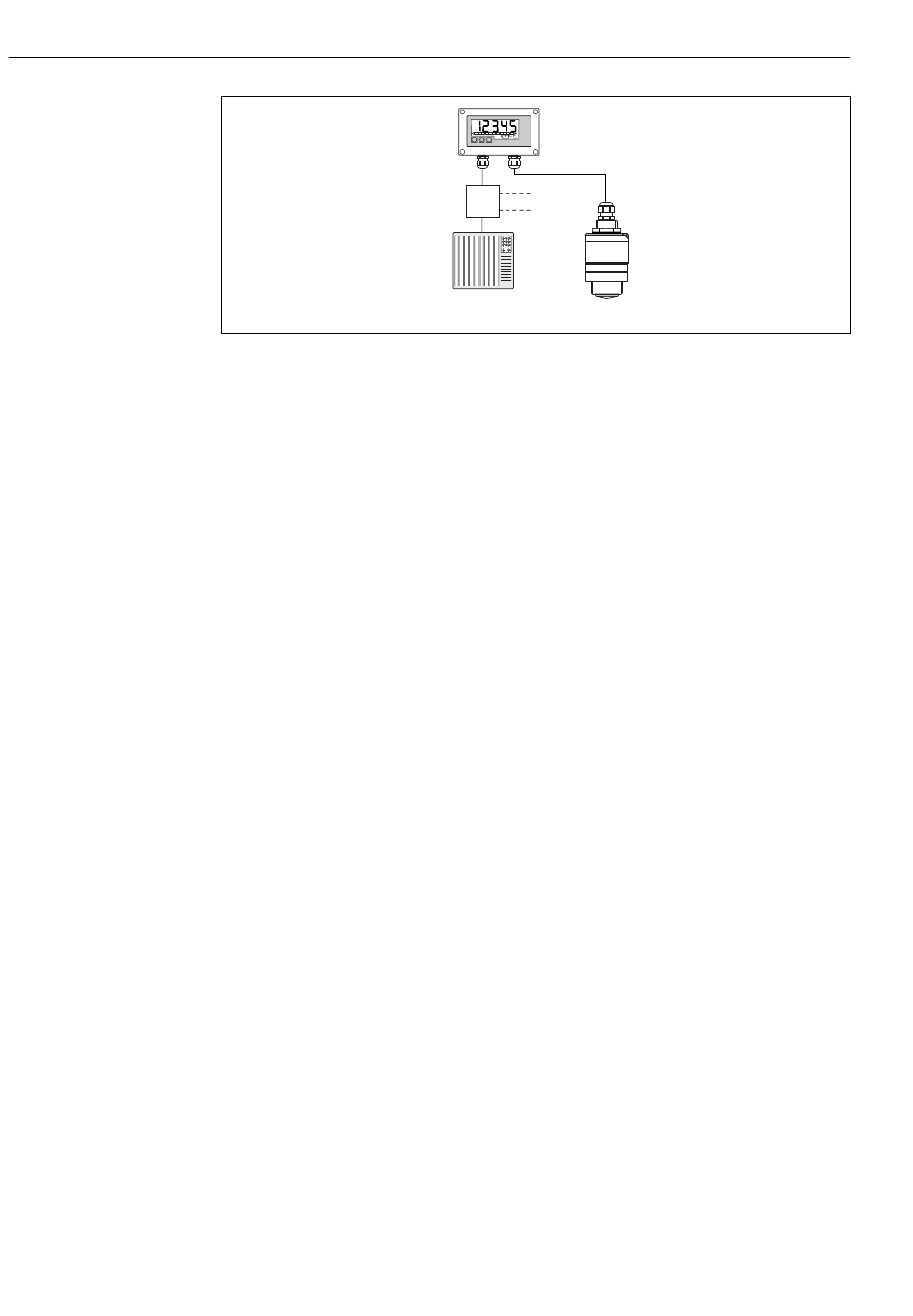

 2 Fernbedienung des FMR20 über RIA15
1 SPS
2 Messumformerspeisung (mit Kommunikationswiderstand) z. B. Speisetrenner der RN-Produktfamilie von
Endress+Hauser
3 Anschluss für Commubox FXA195 und Field Communicator 375, 475
4 Schleifengespeister Prozessanzeiger RIA15
5 Messumformer FMR20
Über die 3 Bedientasten an der Front des RIA15 können die folgenden Einstellungen zum
FMR20 vorgenommen werden:
• Einheit
• Leer- und Vollabgleich
• Ausblendungsbereich, wenn die gemessene Distanz nicht mit der tatsächlichen Distanz
übereinstimmt
Weitere Informationen zu den Bedienparametern →  42
Um diese Funktion nutzen zu können, gibt es folgende Bestellmöglichkeiten:
• Produktstruktur FMR20
• Produktstruktur RIA15, Merkmal 030 "Eingang":
Option 3: "4 ... 20 mA Stromsignal + HART + Füllstand, Option für FMR20..."
RIA15 als abgesetzter Anzeiger und zur Bedienung des Waterpilot FMX21
Der Waterpilot ist ein Transmitter mit kapazitiver, ölfreier Keramikmesszelle zur hydrosta-
tischen Füllstandmessung. Das Gerät mit integrierter Temperaturmessung ist zertifiziert
für Trinkwasseranwendungen. Eine Variante für Abwasseranwendungen und Schlämme
sowie eine metallfreie Version für die Verwendung in Salzwasser sind ebenfalls verfügbar.
Der RIA15 mit der Option "Füllstand" unterstützt im HART®-Modus eine Basisparametrie-
rung des FMX21. Unter dem Menüpunkt SETUP → LEVEL kann der FMX21 abgeglichen
werden (siehe Bedienmatrix). Der im Anzeigemodus angezeigte Wert am RIA15 ent-
spricht dem gemessenen Füllstand (Voreinstellung). Zusätzlich ist die Anzeige des Druckes
sowie der Temperatur möglich.
Mit dem Aufruf des LEVEL-Menüs nimmt der RIA15 automatisch folgende Voreinstellun-
gen am FMX21 vor:
• Betriebsart: Füllstand
• Abgleichmodus: Trocken
• Füllstandswahl: in Pressure
• Lin. Modus: Linear
4
2 3
1 5
RIA15
A0030964
