Betriebsanleitung
RIA15

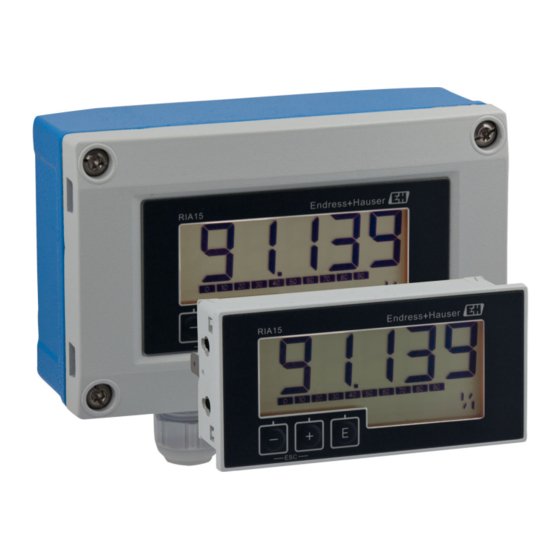

Prozessanzeiger
Schleifengespeister 4...20 mA Prozessanzeiger
BA01073K/09/DE/02.12
71207034
Gültig ab Version
01.00.xx

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser RIA15

Inhaltszusammenfassung für Endress+Hauser RIA15

  • Seite 1 Analyse Betriebsanleitung RIA15 Prozessanzeiger Schleifengespeister 4...20 mA Prozessanzeiger BA01073K/09/DE/02.12 71207034 Gültig ab Version 01.00.xx...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis RIA15 Inhaltsverzeichnis Wichtige Hinweise zum 10 Rücksendung ... 23 Dokument ....4 11 Entsorgung ... . . 24 Dokumentfunktion .

  • Seite 4: Wichtige Hinweise Zum Dokument

    Wichtige Hinweise zum Dokument RIA15 Wichtige Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbe- seitigung, Wartung und Entsorgung.

  • Seite 5: Symbole Für Informationstypen

    RIA15 Wichtige Hinweise zum Dokument Symbol Bedeutung Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen. A0011199 Äquipotenzialanschluss Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss: Dies kann z.B. eine Potenzialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler bzw. Firmen- A0011201 praxis.

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise RIA15 Symbol Bedeutung A-A, B-B, C-C, ... Schnitte Durchflussrichtung A0013441 Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. A0011187 Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. A0011188 1.2.5 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher A0011220 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 Torx Schraubendreher...

  • Seite 7: Bestimmungsgemäße Verwendung

    ► Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. ► Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen.

  • Seite 8: Identifizierung

    Identifizierung RIA15 aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Identifizierung Typenschild Das Typenschild befindet sich beim Feldgerät auf der rechten Gehäuseseite, beim Schaltta- feleinbaugerät auf der Gehäuserückseite. Ord. cd.: XXXXXXXX Front IP65 Type 4X Encl.

  • Seite 9: Lieferumfang

    RIA15 Montage Lieferumfang Der Lieferumfang des Geräts besteht aus: • Schalttafelgerät – Prozessanzeiger – Betriebsanleitung – Ex-Sicherheitshinweise (optional) – Befestigungsmaterial • Feldgerät – Prozessanzeiger – Betriebsanleitung – Ex-Sicherheitshinweise (optional) – Befestigungsmaterial für Wand-/Rohrmontage (optional) – Wetterschutzdach (optional) Zertifikate und Zulassungen Die Übersicht aller verfügbaren Zulassungen finden Sie im Kapitel Technische Daten.

  • Seite 10: Einbaubedingungen

    Montage RIA15 Einbaubedingungen Bei Temperaturen unter –25 °C (–13 °F) ist die Ablesbarkeit des Displays nicht mehr gewährleistet. 4.2.1 Anzeiger im Schalttafeleinbaugehäuse Zulässige Umgebungstemperatur –40…60 °C (–40…140 °F), Einbaulage waagrecht. Schutz- art IP65 frontseitig, IP20 rückseitig. Siehe Kapitel Technische Daten (® ä 24).

  • Seite 11: Gehäuseschrauben Lösen

    RIA15 Montage 4.3.2 Feldgehäuse Rohrmontage (mit optionalem Montageset) Mit dem optional erhältlichen Montageset kann das Gerät an ein Rohr mit einem Durchmes- ser bis 50,8 mm (2 in) montiert werden. A0017789 Rohrmontage des Prozessanzeigers å 3 Montageplatte zur Rohr-/Wandmontage Wetterschutzdach (optional) 1.

  • Seite 12: Wandmontage

    Montage RIA15 3. Montageplatte mit 4 mitgelieferten Schrauben an der Geräterückseite befestigen. Das optionale Wetterschutzdach kann zwischen Gerät und Montageplatte befestigt werden. 4. Die beiden Klemmschellen durch die Montageplatte führen, um das Rohr legen und fest- ziehen. Wandmontage Mit optional erhältlichem Montageset.

  • Seite 13: Installationskontrolle

    RIA15 Verdrahtung Ohne Montageset. 1. Gehäuse öffnen. 2. Gerät als Schablone für 4 Bohrungen 6 mm (0,24 in.), horizontaler Abstand 99 mm (3,9 in), vertikaler Abstand 66 mm (2,6 in), verwenden. 3. Anzeiger mit 4 Schrauben an der Wand befestigen.

  • Seite 14: Verdrahtung Auf Einen Blick

    Verdrahtung RIA15 Verdrahtung auf einen Blick Klemme Beschreibung positiver Anschluss Strommessung negativer Anschluss Strommessung (ohne Hintergrundbeleuchtung) negativer Anschluss Strommessung (mit Hintergrundbeleuchtung) Hilfsklemmen (intern elektrisch verbunden) Potenzialausgleich: • Schalttafeleinbau-Gerät: Anschlussklemme auf der Gehäuserückseite • Feldgerät: Anschlussklemme im Gehäuse Anschluss ohne Hintergrundbeleuch-...

  • Seite 15: Kabel Einführen, Feldgehäuse

    RIA15 Verdrahtung HINWEIS SELV Class 2 Gerät Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis nach IEC ► 61010-1 gespeist werden: 'SELV oder Class 2 circuit'. Kabel einführen, Feldgehäuse A0017830 Kabel einführen, Feldgehäuse, Anschluss ohne Messumformerspeisung (beispielhaft) 1. Gehäuseschrauben lösen 2.

  • Seite 16: Anschluss An Potenzialausgleich

    Verdrahtung RIA15 Anschluss an Potenzialausgleich 5.3.1 Schalttafelgerät A0018894 Potenzialausgleichsklemme am Schalttafelgerät å 5 5.3.2 Feldgerät A0018895 Potenzialausgleichsklemme im Feldgehäuse å 6 Erdung Bei Einsatz im Ex-Bereich (mit optionaler Ex-Zulassung) ist das Feldgehäuse über eine außen am Gehäuse angebrachte Erdungsschraube zu erden.

  • Seite 17: Schutzart

    RIA15 Verdrahtung A0018908 Erdungsklemme am Feldgehäuse å 7 Schutzart 5.5.1 Feldgehäuse Die Geräte erfüllen alle Anforderungen gemäß IP66. Um diese nach erfolgter Montage oder nach einem Service-Fall zu gewährleisten, müssen folgende Punkte zwingend beachtet wer- den: • Die Gehäusedichtung muss sauber und unbeschädigt in die Dichtungsnut eingelegt sein.

  • Seite 18: Bedienung

    Bedienung RIA15 Sind die Kabel inkl. Potenzialausgleich korrekt angeschlossen und zugentlastet montiert? Feldgehäuse: Sind die Kabeleinführungen fest geschlossen? Bedienung A0017989 Anzeige- und Bedienelemente des Prozessanzeigers å 8 Symbol Bedienmenü gesperrt Symbol Fehler Symbol Über-/Unterbereich Bedientasten "-", "+", "E" 14-Segment Anzeige für Einheit/TAG Bargraph mit Marken für Unter- und Überbereich...

  • Seite 19: Bedienfunktionen

    RIA15 Inbetriebnahme Bedienfunktionen Die Bedienfunktionen des Prozessanzeigers sind in folgende Menüs gegliedert. Die einzelnen Parameter und Einstellungen sind im Kapitel Inbetriebnahme beschrieben. Setup Grundlegende Geräteeinstellungen (® ä 19) (SETUP) Diagnose Geräteinformationen, Anzeige Fehlermeldungen (® ä 20) (DIAG) Experte Experteneinstellungen für das Geräte-Setup (® ä 20) (EXPRT) Das Menü...
  • Seite 20 Inbetriebnahme RIA15 Menü Setup (SETUP) Parameter Werte Beschreibung SC_20 Zahlenwert 5-stelliger Wert (Anzahl Dezimalstellen wie unter DECIM –19 999…99 999 eingestellt) für Skalierung Messwert bei 20 mA Beispiel: SC_20 = 100.0 Þ Anzeige 100.0 bei Messstrom Default: 100.0 20 mA Zur Anzeige wird die unter UNIT gewählte Einheit verwen-...

  • Seite 21: Störungsbehebung

    RIA15 Störungsbehebung Menü Experte (EXPRT); Code-Eingabe erforderlich Das Menü Experte enthält zusätzlich zu allen Parametern aus dem Menü Setup noch die in dieser Tabelle beschriebenen. Parameter Werte Beschreibung FRSET Zurücksetzen des Gerätesetup. Bei voreingestellt ausgelieferten Geräten wird auf die voreingestellten Werte zurückgesetzt, ansonsten auf Default-Werte.

  • Seite 22: Diagnosemeldungen

    Störungsbehebung RIA15 Diagnosemeldungen Diagnose Num- Kurztext Behebungsmaßnahme Statussignal Diagnoseverhalten Diagnose zum Sensor F100 Sensorfehler • Elektrische Verdrahtung Alarm prüfen • Sensor prüfen • Sensoreinstellungen prüfen S901 Eingangssignal zu • Ausgang des Messumfor- Warnung niedrig mers auf Defekt und Kennli- nienabweichung überprüfen...

  • Seite 23: Ersatzteile

    RIA15 Wartung Ersatzteile A0018882 Ersatzteile des Prozessanzeigers å 9 Pos.-Nr. Bezeichnung Bestellnummer Mainboard 4…20 mA XPR0005-AAA LCD-Modul XPR0006-A1 Kleinteile Set Schalttafeleinbau-Gehäuse (Steckklemme 5-pol., Dichtung XPR0006-A2 Frontrahmen, 2x Befestigungsspange) Kleinteile Set Feldgehäuse (Steckklemme 5-pol., Dichtung Deckel, 2x XPR0006-A3 Deckelscharnier, Erdungsanschluss Unterseite, Deckelschrauben, Erdungs-...

  • Seite 24: 11 Entsorgung

    Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Infor- mieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress+Hauser Inter- netseite www.services.endress.com/return-material Entsorgung Das Gerät enthält elektronische Bauteile und muss deshalb, im Falle der Entsorgung, als Elek-...
  • Seite 25 RIA15 Technische Daten 12.3.2 Maximale Messabweichung Eingang Bereich Messabweichung vom Messbereich Strom 4…20 mA ±0,1 % Überbereich bis 22 mA 12.3.3 Auflösung Signalauflösung > 13 Bit 12.3.4 Einfluss der Umgebungstemperatur < 0,01 %/K (0,0056 %/°F) vom Messbereich 12.3.5 Warmlaufzeit 10 Minuten 12.4...

  • Seite 26: Elektromagnetische Verträglichkeit

    Technische Daten RIA15 12.5.3 Klimaklasse IEC 60654-1, Klasse B2 12.5.4 Einsatzhöhe Nach IEC61010-1 bis 5 000 m (16 400 ft) über NN 12.5.5 Schutzart Schalttafelgehäuse IP65 frontseitig, IP20 rückseitig Feldgehäuse IP66, NEMA4x 12.5.6 Elektromagnetische Verträglichkeit • Störfestigkeit: Nach IEC61326 Industrieumgebung / NAMUR NE 21 Maximale Messabweichung <...

  • Seite 27: Konstruktiver Aufbau

    RIA15 Technische Daten 12.6 Konstruktiver Aufbau 12.6.1 Bauform, Maße Schalttafeleinbaugehäuse 109.75 (4.32) 96 (3.78) 37 (1.46) 4.5 (0.18) mm (in.) 89.5 (3.52) A0017721 Abmessungen des Schalttafelgehäuses å 10 Erforderlicher Schalttafelausschnitt 45x92 mm (1,77x3,62 in.), max. Schalttafelstärke 13 mm (0,51 in).
  • Seite 28 Technische Daten RIA15 Feldgehäuse 131 (5.16) 55.5 (2.19) mm (in.) A0017722 Abmessungen des Feldgehäuses å 11 12.6.2 Gewicht Schalttafeleinbaugehäuse 115 g (0,25 lb.) Feldgehäuse 520 g (1,15 lb.) 12.6.3 Werkstoffe Schalttafeleinbaugehäuse Front: Aluminium Rückwand: Polycarbonat PC Feldgehäuse Aluminium Endress+Hauser...

  • Seite 29: Bedienbarkeit

    RIA15 Technische Daten 12.7 Bedienbarkeit 12.7.1 Vor-Ort-Bedienung Die Bedienung erfolgt über 3 Bedientasten auf der Gehäusefront. Das Geräte-Setup kann über einen 4-stelligen Benutzercode gesperrt werden. Bei gesperrtem Setup wird ein Schloss-Sym- bol in der Anzeige dargestellt. Eingabetaste; Aufrufen des Bedienmenüs, Bestätigen der Auswahl/Einstellung von Parametern im Bedienmenü...
  • Seite 30 Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie 12.9 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestell- code sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 31: Gerätespezifisches Zubehör

    RIA15 Technische Daten 12.9.1 Gerätespezifisches Zubehör Wetterschutzdach 201 (7.91) 298 (11.73) (2.48) mm (in.) A0017731 Montageset für Wand-/ Rohrmontage mm (in.) 82 (3.23) 11.5 (0.45) 115 (4.53) A0017801 Abmessungen Montagehalter å 12 Endress+Hauser...
  • Seite 32 BA01073K/09/DE/02.12 71207034 EH-COSIMA ProMoDo...

Inhaltsverzeichnis
