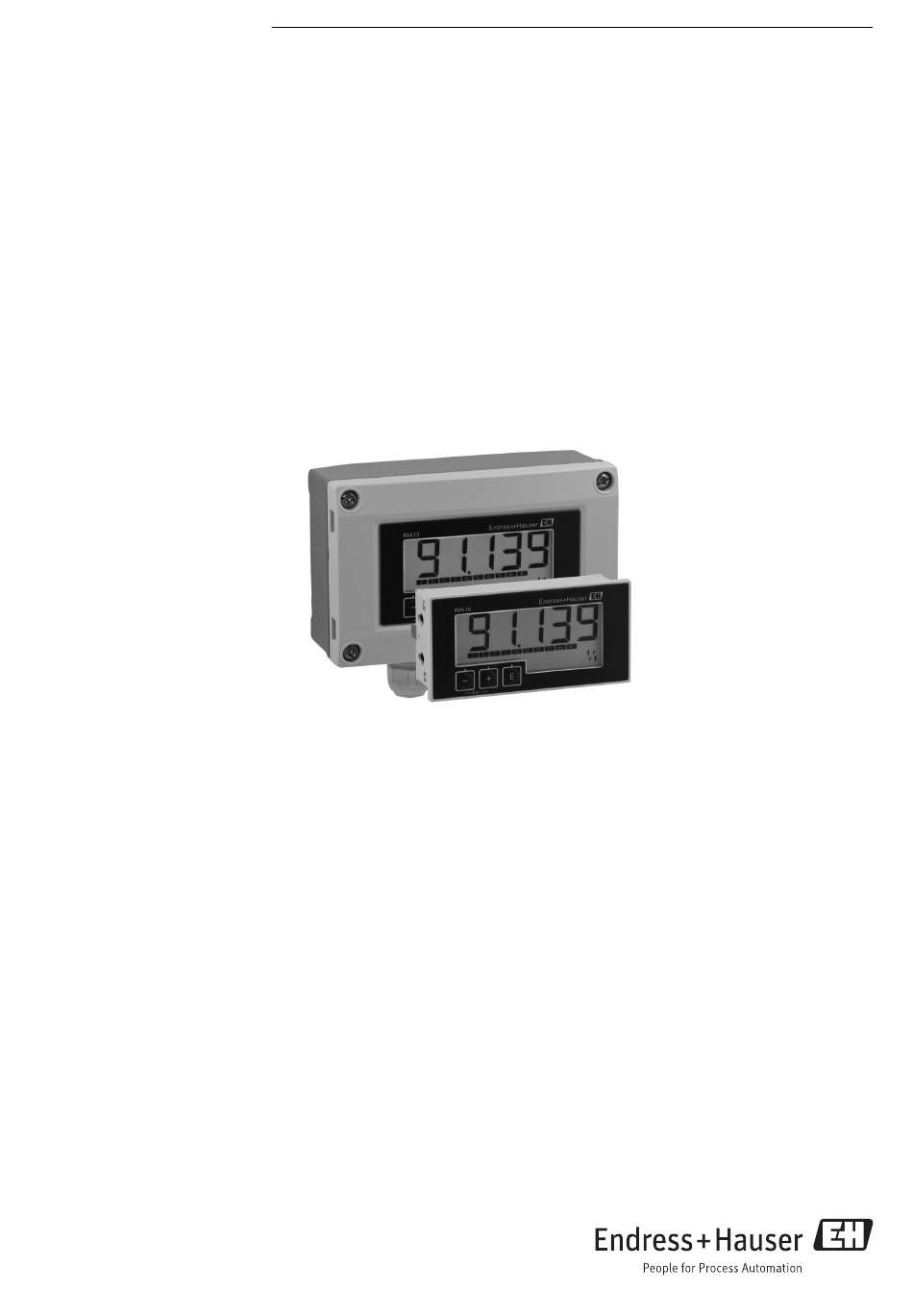

TI01043K/09/DE/04.14
71259843
Kompakter, universell einsetzbarer Prozessanzeiger mit sehr niedrigem Span-
nungsabfall zur Anzeige von 4...20 mA/HART
Anwendungsgebiet
• Anzeige von 4...20 mA Messwerten bzw. optional bis zu 4
HART
®
Prozessvariablen eines Sensors in allen Industrien
• Verwendung als Primary oder Secondary HART
• Schalttafeleinbau- oder Feldgehäuse als vor-Ort-Anzeige
• Skalierbarer Anzeigewert
Products
Technische Information
RIA15
Schleifengespeister 4...20 mA Prozessanzeiger mit
optionaler HART
®
Master
Solutions
®
Kommunikation
®
Signalen
Ihre Vorteile
• Keine externe Versorgung notwendig
• Spannungsabfall ≤1 V (HART
• 5-stellige Messwertanzeige in 17 mm (0,67 in) Ziffernhöhe
mit Dimension, Bargraph und aktivierbarer Hintergrundbe-
leuchtung
• Geringe Einbautiefe
• Einfache 3-Tastenbedienung zur Parametrierung
• Internationale Zulassungen
ATEX, IECEx, FM, CSA
• SIL Rückwirkungsfreiheit nach EN 61508
• GL Schiffbauzulassung
Services
®
≤1,9 V)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RIA15
Inhaltszusammenfassung für Endress+Hauser RIA15
- Seite 1 Products Solutions Services TI01043K/09/DE/04.14 71259843 Technische Information RIA15 Schleifengespeister 4...20 mA Prozessanzeiger mit optionaler HART ® Kommunikation Kompakter, universell einsetzbarer Prozessanzeiger mit sehr niedrigem Span- nungsabfall zur Anzeige von 4...20 mA/HART ® Signalen Anwendungsgebiet Ihre Vorteile • Anzeige von 4…20 mA Messwerten bzw. optional bis zu 4 •...
-
Seite 2: Arbeitsweise Und Systemaufbau
RIA15 Arbeitsweise und Systemaufbau Messprinzip Der Prozessanzeiger RIA15 wird in die 4…20 mA oder HART ® -Schleife eingebunden und gibt das ® Messsignal bzw. HART Prozessvariablen in digitaler Form wieder. Der Prozessanzeiger benötigt keine Hilfsenergie, sondern wird direkt aus der Stromschleife gespeist. -
Seite 3: Energieversorgung
RIA15 Energieversorgung Klemmenbelegung HINWEIS SELV / Class 2 Gerät ‣ Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis nach IEC 61010-1 gespeist werden: ' S ELV oder Class 2 circuit' . Zerstörung des Geräts durch zu hohen Strom ‣... - Seite 4 RIA15 Anschluss HART ® Schaltbild / Beschreibung 2-Leiter Sensor mit Prozessanzeiger und LPS, ohne Hinter- grundbeleuchtung A0019567 Sensor Stromversorgung HART ® Widerstand 2-Leiter Sensor mit Prozessanzeiger und LPS, mit Hintergrund- beleuchtung A0019568 Sensor Stromversorgung HART ® Widerstand 4-Leiter Sensor mit...
- Seite 5 RIA15 Schaltbild / Beschreibung Stromausgang mit Prozessanzeiger und Aktor (z.B. Stellventil), ohne Hintergrundbe- leuchtung A0019573 Aktor Stromversorgung Stromausgang Stromausgang mit Prozessanzeiger und Aktor (z.B. Stellventil), mit Hintergrundbe- leuchtung A0019574 Aktor Stromversorgung Stromausgang Multidrop 2-Leiter Sensoren mit Prozess- anzeiger und LPS...
- Seite 6 RIA15 Schaltbild / Beschreibung 2-Leiter Sensor mit Prozessanzeiger und Speisetrenner RN221N als LPS RN221N A0019576 Sensor HART ® Primary Master HART ® Widerstand Der HART ® -Kommunikationswiderstand von 230 Ω in der Signalleitung ist bei einer nieder- ohmigen Versorgung immer erforderlich. Er muss zwingend zwischen der Spannungsversor- gung und dem Anzeiger installiert werden.
-
Seite 7: Leistungsmerkmale
RIA15 Schaltbild / Beschreibung 4-Leiter Sensor mit Prozessanzeiger und Messumformerspei- sung, ohne Hinter- grundbeleuchtung A0020837 HART ® Kommunikationswiderstandsmodul Stromversorgung 4-Leiter-Gerät Sensor 4-Leiter Sensor mit Prozessanzeiger und Messumformerspei- sung, mit Hintergrund- beleuchtung A0020838 HART ® Kommunikationswiderstandsmodul Stromversorgung 4-Leiter-Gerät Sensor Versorgungsspannung Der Prozessanzeiger ist schleifengespeist und benötigt keine externe Spannungsversorgung. Der Spannungsabfall beträgt ≤1 V in der Standardversion mit 4…20 mA Kommunikation, ≤1,9 V mit... - Seite 8 RIA15 Montage Einbauort Schalttafelgehäuse Das Gerät ist für den Einsatz in einer Schalttafel vorgesehen. Erforderlicher Schalttafelausschnitt 45x92 mm (1,77x3,62 in) Feldgehäuse Die Feldgehäusevariante ist für den Einsatz im Feld vorgesehen. Die Montage erfolgt direkt an eine Wand oder mittels optionalem Montagehalter an ein Rohr mit bis zu 2 " Durchmesser. Ein optionales Wetterschutzdach schützt das Gerät vor Witterungseinflüssen.
-
Seite 9: Konstruktiver Aufbau
RIA15 Konstruktiver Aufbau Bauform, Maße Schalttafeleinbaugehäuse 109.75 (4.32) 96 (3.78) 37 (1.46) 4.5 (0.18) mm (in) 89.5 (3.52) A0017721 2 Abmessungen des Schalttafelgehäuses Erforderlicher Schalttafelausschnitt 45x92 mm (1,77x3,62 in), max. Schalttafelstärke 13 mm (0,51 in). Feldgehäuse 131 (5.16) 55.5 (2.19) -
Seite 10: Bedienbarkeit
A0017715 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EU-Richtlinien. Endress+Hauser bestä- tigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H- Vertriebsstelle Auskunft. - Seite 11 • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
-
Seite 12: Ergänzende Dokumentation
7 Abmessungen Kommunikationswiderstandsmodul, Maßeinheit mm(in) Ergänzende Dokumentation • Systemkomponenten und Datenmanager - Lösungen zur Komplettierung der Messstelle: FA00016K/09 • Betriebsanleitung Prozessanzeiger RIA15: BA01073K/09 Betriebsanleitung Prozessanzeiger RIA15 mit HART®-Kommunikation: BA01170K/09 • Ex-Zusatzdokumentationen: ATEX/IEC II2(1)G Ex ia IIC T6: XA01028R/09 Endress+Hauser... - Seite 16 www.addresses.endress.com...
