4
Geräte auspacken und montieren
Wählen Sie einen Aufstellort, der den Anforderungen ent-
spricht, siehe Kapitel 2.1. Beachten Sie zusätzlich folgende
Hinweise:
– Stabiler Untergrund mit gerader, ebener Oberfläche
(Gewicht und Maße siehe technische Daten).
– Anschlüsse für Strom und Druckluft gut zugänglich in
der Nähe
– Druckluftanschluss mit min. 4,5 bar
– Ausreichend Platz für ein ergonomisches Arbeiten, vor-
zugsweise Büroumgebung
Lieferumfang
– Etikettendrucker
– Montagefuß
– Applikator mit Laserpointer
– Fußtaster
– Netzkabel
– USB-Kabel
– Farbband
– DVD mit Markierungssoftware M-Print
– Betriebsanleitung
► Prüfen Sie alle Komponenten auf Transportschäden.
► Prüfen Sie die Lieferung auf Vollständigkeit.
Bewahren Sie die Originalverpackungen für spä-
tere Transporte auf.
► Nehmen Sie den Montagefuß aus der Verpackung und
stellen Sie ihn auf einer ebenen Fläche auf.
► Gehen Sie beim Aufstellen des Etikettiersystems wie
folgt vor:
– Drucker auf dem Montagefuß montieren, siehe Kapi-
tel 4.1
– Applikator an den Drucker montieren, siehe Kapi-
tel 4.2
– Geräte anschließen, siehe Kapitel 4.3
– Netzanschlusskabel anschließen
– System einschalten, siehe Kapitel 4.4
2903390000/00/09.2022

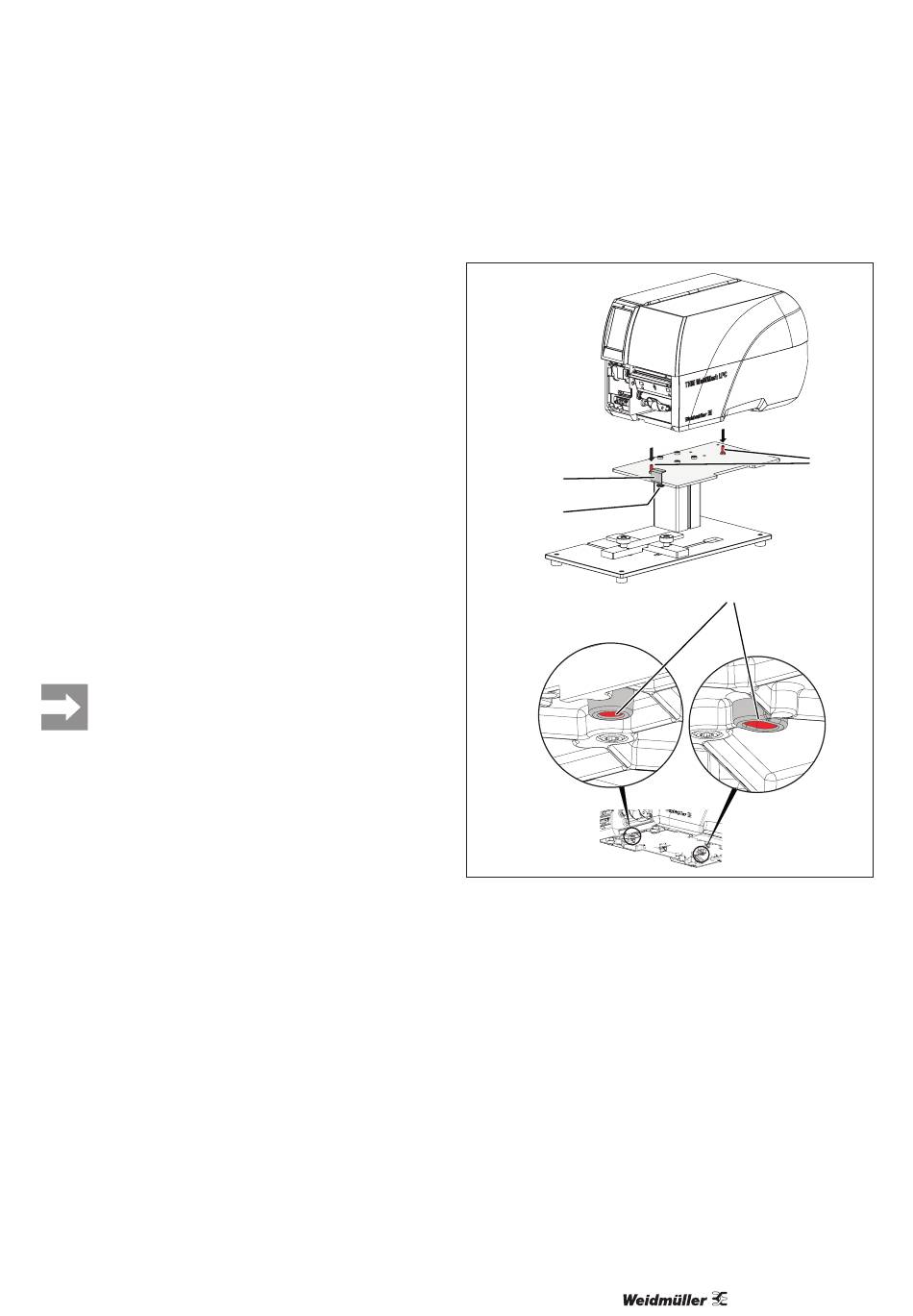

4.1 Drucker auf Montagefuß montieren
PRO
®
Bild 4.1
► Lösen Sie die Rändelschraube (1) und lockern Sie die
Klammer (2).
► Setzen Sie den Drucker mit den Aussparungen (3) auf
die Führungsstifte (4).
► Bringen Sie die Klammer (2) über den Boden des Dru-
ckers.
Der Drucker muss mit allen Stellfüßen vollständig auf der
Montageplatte stehen.
► Ziehen Sie die Rändelschraube (1) an, um den Drucker
auf der Montageplatte zu fixieren.
► Entfernen Sie die Transportsicherungen aus dem Be-
reich des Druckkopfs, siehe Bild 3.3.
2
1
Drucker montieren
4
3
15
