Geräte auspacken und montieren
4.2 Applikator an den Drucker montieren
► Stellen Sie sicher, dass der Drucker vom Stromnetz ge-
trennt ist.
► Achten Sie auf einen stabilen Stand des Druckers.
► Schalten Sie die Druckluft erst dann zu, wenn die Mon-
tage des Applikators abgeschlossen ist.
6

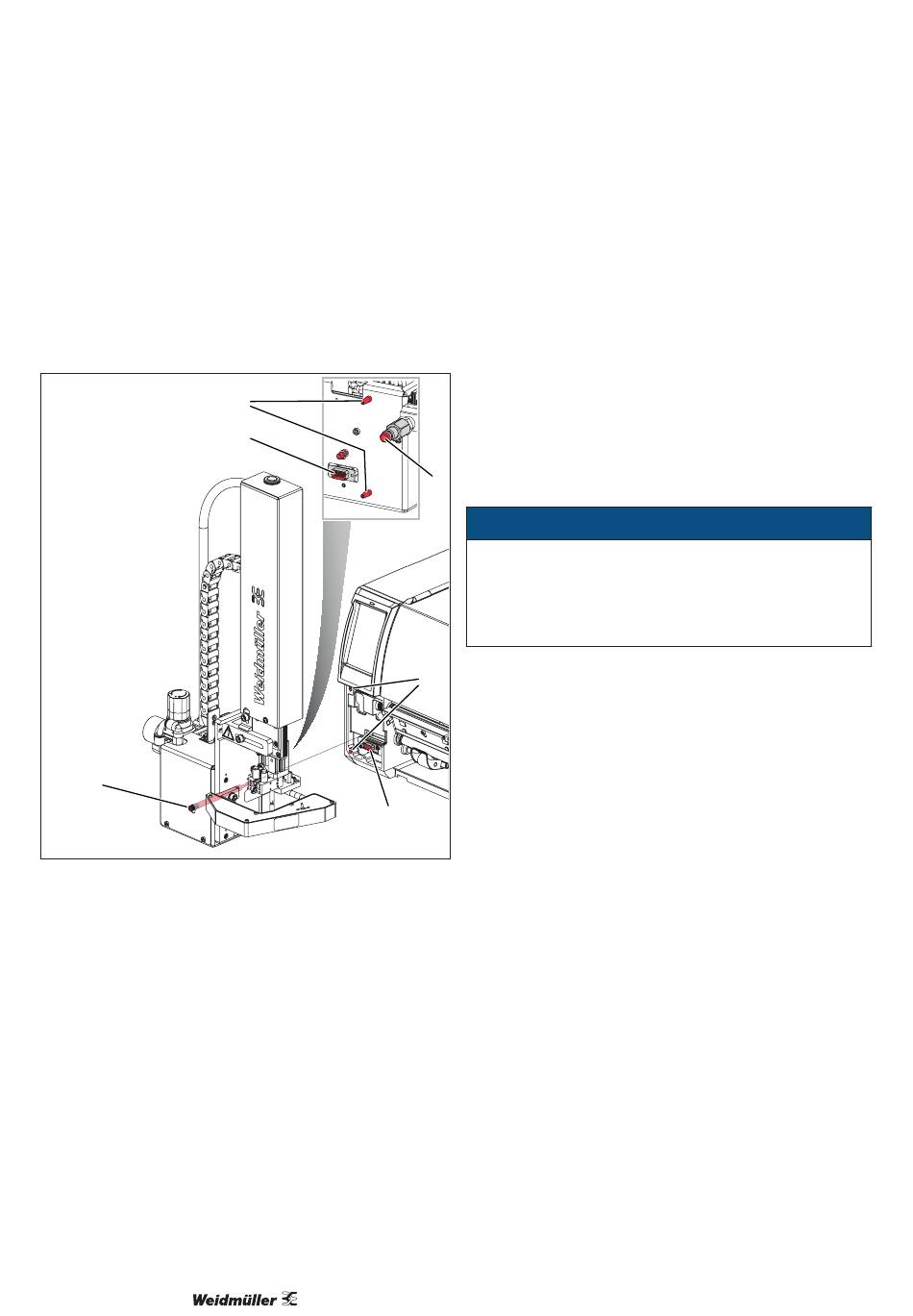

Bild 4.2
Applikator montieren
► Führen Sie die Fangstifte (1) an der Rückseite des Ap-
plikators in die Bohrungen (4) des Druckers.
► Drücken Sie den Applikator gegen den Drucker.
Der Steckverbinder (2) des Applikators wird am Peripherie-
anschluss (5) des Druckers kontaktiert.
► Ziehen Sie die Rändelschraube (6) fest, um den Applika-
tor zu sichern.
► Schließen Sie die Druckluftversorgung an den An-
schluss (3) an.
16
1
2
5
4.3 Geräte anschließen
Die Schnittstellen und Anschlüsse sind in den Beschrei-
bungen der einzelnen Komponenten dargestellt.
Etikettiersystem an das Stromnetz anschließen
► Stellen Sie sicher, dass der Etikettendrucker ausge-
schaltet ist.
► Stecken Sie das Netzkabel in die Netzanschlussbuchse
(23, Bild 3.4).
► Stecken Sie den Stecker des Netzkabels in eine geerde-
te Steckdose.
Computer oder Computernetzwerk anschließen
3
Durch unzureichende oder fehlende Erdung kön-
nen Störungen im Betrieb auftreten.
► Achten Sie darauf, dass alle an den Etikettendrucker
angeschlossenen Computer sowie die Verbindungs-
kabel geerdet sind.
► Etikettendrucker mit Computer oder Netzwerk mit einem
4
geeigneten Kabel verbinden.
4.4 System einschalten
Voraussetzungen: Alle elektrischen Anschlüsse am Dru-
cker sowie der Druckluftanschluss am Applikator müssen
hergestellt sein.
► Schalten Sie den Drucker am Netzschalter ein (22, Bild
3.4).
Der Drucker durchläuft einen Systemtest und zeigt an-
schließend im Display (9, Bild 3.2) den Systemzustand
Bereit an. Der Applikator nimmt die Grundstellung ein,
der Stempel befindet sich oben in Übernahmeposition für
das vom Drucker Gedruckte.
ACHTUNG
2903390000/00/09.2022
